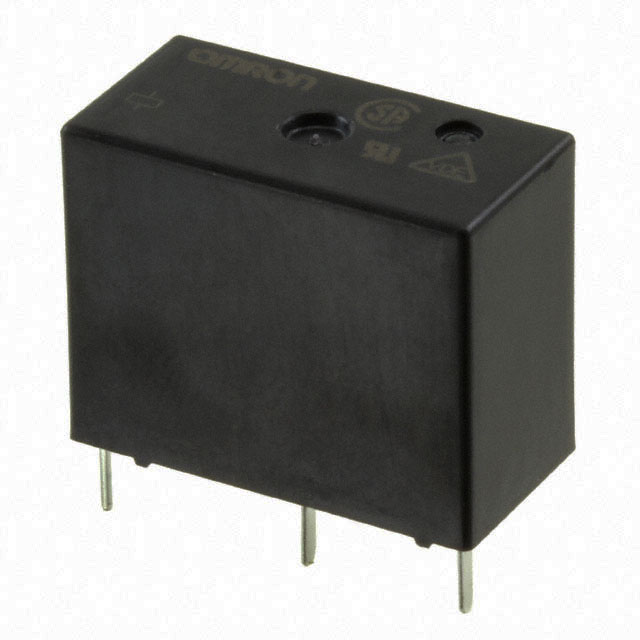

G5Q-1A-EU DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装 20.3mm*10.3mm*15.8mm
供应商型号: 653-G5Q-1A-EUDC24
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 其他继电器 G5Q-1A-EU DC24

G5Q-1A-EU DC24概述

    G5Q PCB Power Relay 技术手册

    1. 产品简介


    G5Q PCB Power Relay 是一款体积小巧但功能强大的单极继电器,适用于各种负载的切换应用。该继电器拥有10A的开关容量,适合控制设备的输出应用。由于其紧凑的设计,G5Q特别适合在空间有限的应用环境中使用。此外,该继电器具有出色的开关性能,能够在不同的负载条件下稳定运行。

    2. 技术参数


    以下是G5Q PCB Power Relay的关键技术参数和性能指标:
    - 额定电压范围:5VDC 至 24VDC
    - 接触形式:
    - SPST-NO(单掷单开):125 VAC, 277 VAC, 30 VDC
    - SPDT(双掷):125 VAC, 277 VAC, 30 VDC
    - 额定电流:
    - SPST-NO:10A
    - SPDT:8A
    - 最大开关电压:277 VAC, 30 VDC
    - 最大开关电流:
    - AC:10A(NO)/3A(NC)
    - DC:5A(NO)/3A(NC)
    - 最小释放电压:23 VDC
    - 必须释放电压:最大值为额定电压的5%
    - 最大耐压:190% 额定电压(23°C时)
    - 功耗:SPST-NO 200mW, SPDT 400mW
    - 绝缘系统:F类(UL1446)
    - 振动耐受性:
    - 破坏极限:10Hz至55Hz,0.75mm单振幅
    - 功能故障:10Hz至55Hz,0.75mm单振幅
    - 冲击耐受性:
    - 破坏极限:1000m/s²
    - 功能故障:100m/s²
    - 使用寿命:
    - 机械寿命:10,000,000次操作
    - 电气寿命:25,000次操作(10A,250VAC,电阻负载)

    3. 产品特点和优势


    G5Q PCB Power Relay 具有以下显著特点和优势:
    - 紧凑设计:紧凑的单极设计使得该继电器非常适合空间受限的应用环境。
    - 高可靠性:优良的开关性能和长寿命,确保在多种负载条件下的可靠运行。
    - 高绝缘耐压:在介电强度测试中表现出色,能够承受高达4000VAC的耐压测试。
    - 低功耗:低功耗设计使得G5Q PCB Power Relay 在长时间运行时仍能保持较低的发热,延长设备使用寿命。
    - 多环境适应性:适用于宽温度范围内的各种环境,具备良好的温度和湿度适应性。

    4. 应用案例和使用建议


    G5Q PCB Power Relay 广泛应用于控制设备的输出部分。例如,在家用电器、工业自动化设备中作为开关控制单元。对于应用实例,需要在实际使用前确认设备的功能和安全性。
    使用建议:
    - 在极端环境下使用时,需考虑温湿度对设备的影响。
    - 为了确保最佳性能,建议按照制造商的说明进行正确安装和接线。

    5. 兼容性和支持


    G5Q PCB Power Relay 可以与大多数标准电路板兼容。OmrOn提供了全面的技术支持和售后服务,客户可以随时联系销售代表获取更多帮助。

    6. 常见问题与解决方案


    以下是使用G5Q PCB Power Relay时可能出现的一些常见问题及其解决方案:
    - 问题:继电器在启动时无法正常工作。
    - 解决办法:检查电源电压是否符合要求,确保接线无误,并确认接地点良好接地。
    - 问题:继电器的接触电阻过高。
    - 解决办法:检查是否有污垢或氧化物积累在触点上,必要时清理触点表面。
    - 问题:继电器在高负载下频繁损坏。
    - 解决办法:检查负载是否超过额定值,并根据需要调整负载电流。

    7. 总结和推荐


    综上所述,G5Q PCB Power Relay是一款集紧凑设计、高性能、高可靠性于一体的优秀继电器。其适用于各种控制设备的输出应用,并在实际应用中表现出了良好的性能。鉴于其广泛的适用性和可靠的设计,强烈推荐将此继电器用于各种工业及家庭自动化控制系统中。

G5Q-1A-EU DC24参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 20.3mm*10.3mm*15.8mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

G5Q-1A-EU DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5Q-1A-EU DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G5Q-1A-EU DC24 G5Q-1A-EU DC24数据手册

G5Q-1A-EU DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
