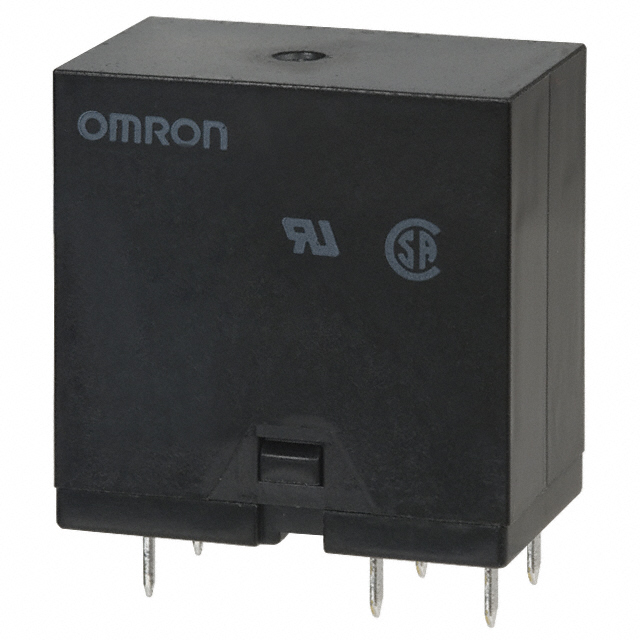

G4W-2214P-US-HP DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G4W系列, 12V 直流线圈电压, 切换电流15A, DPNO
供应商型号: 6867165
供应商: 海外现货
标准整包数: 0
OMRON/欧姆龙 其他继电器 G4W-2214P-US-HP DC12

G4W-2214P-US-HP DC12概述

    电子元器件产品技术手册:G4W系列功率继电器

    产品简介


    G4W系列功率继电器是一种适用于多种应用场合的高性能电子开关元件。该系列产品主要包含SPST-NO(单刀单掷常开)和DPST-NO(双刀双掷常开)两种触点形式,支持交流电压高达250V、直流电压高达125V的负载。主要应用领域包括家用电器、工业控制、自动化设备及各种电机控制电路。

    技术参数


    - 额定负载:15A(电阻性负载),10A(感性负载)
    - 额定电压:250VAC,125VDC
    - 最大切换容量:3,750VA(SPST-NO,电阻性负载),2,500VA(SPST-NO,感性负载),1,875VA(DPST-NO,感性负载)
    - 最小可切换负载:500mA,5VDC
    - 接触材料:AgCdO
    - 操作时间:20ms(最大值),平均约13ms
    - 释放时间:5ms(最大值),平均约2.5ms
    - 接触电阻:30mΩ
    - 振动耐久性:10至55Hz,1.5mm双振幅
    - 冲击耐久性:1,000m/s²(机械耐久性),150m/s²(功能耐久性)
    - 绝缘电阻:100MΩ(500VDC条件下)
    - 工作温度范围:-25°C至55°C
    - 储存温度范围:-25°C至55°C
    - 湿度范围:35%至85%RH

    产品特点和优势


    G4W系列功率继电器具有以下几个显著特点和优势:
    1. 高可靠性:绝缘耐压达到10,000VAC,满足严格的电气安全标准。
    2. 低功耗:低至0.8W的功率消耗,提高了能效比。
    3. 高载流能力:额定电流为15A,能够承受大电流负载。
    4. 环境适应性强:可在广泛的温度和湿度范围内稳定工作,适用性强。
    5. 快速响应:接触电阻低,操作时间短,确保快速可靠的切换性能。

    应用案例和使用建议


    G4W系列继电器广泛应用于家用电器(如空调、洗衣机)、工业控制设备(如PLC控制柜)、以及自动化系统(如机器人控制系统)。例如,在一个自动化控制系统的应用场景中,G4W系列继电器可以用于控制不同负载的电源开关。在使用过程中,应注意以下几点建议:
    1. 安装注意事项:确保继电器与负载之间的接线正确且牢固。
    2. 负载匹配:根据负载的具体要求选择合适的继电器型号。
    3. 环境防护:在特殊环境下使用时,需考虑防尘防水等防护措施。

    兼容性和支持


    G4W系列继电器具有良好的兼容性,可与各种电气设备配合使用。此外,制造商提供全面的技术支持和服务保障,包括详尽的产品文档、在线技术支持以及现场服务。

    常见问题与解决方案


    1. 问题:继电器无法正常切换
    - 解决方案:检查接线是否正确,确保输入电压在允许范围内。
    2. 问题:继电器接触不良
    - 解决方案:清洁触点,检查是否有松动或损坏现象。
    3. 问题:操作时间过长
    - 解决方案:确认输入电压稳定,避免电压波动导致继电器响应延迟。

    总结和推荐


    综上所述,G4W系列功率继电器凭借其出色的性能指标和多样的应用场景,在工业控制和自动化领域展现出显著的优势。我们强烈推荐在需要高可靠性和稳定性控制的场合使用此产品。

G4W-2214P-US-HP DC12参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 30.48mm*19.5mm*30.5mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 散装

G4W-2214P-US-HP DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G4W-2214P-US-HP DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G4W-2214P-US-HP DC12 G4W-2214P-US-HP DC12数据手册

G4W-2214P-US-HP DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
