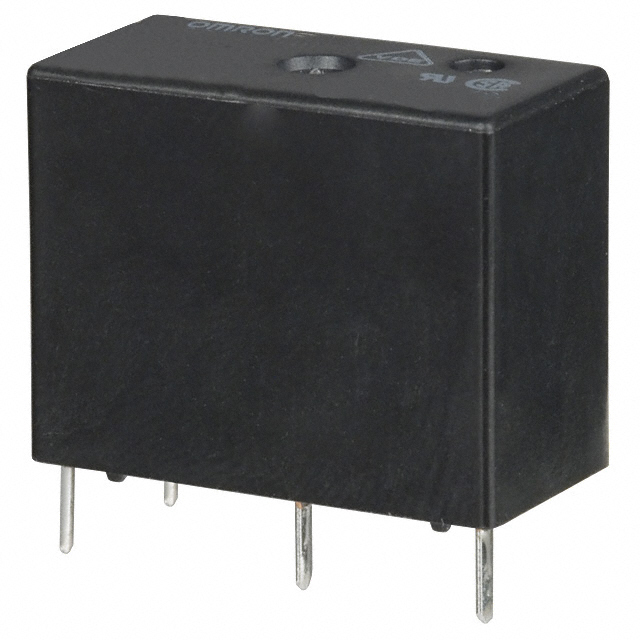

G5SB-14-DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 SPDT 通孔安装 20.3mm*10.3mm*15.8mm
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 其他继电器 G5SB-14-DC12

G5SB-14-DC12概述

    电子元器件产品技术手册解析:G5SB PCB Power Relay
    本文将详细介绍一款适用于控制设备输出应用的电子元器件——G5SB PCB Power Relay。以下是关于这款产品的全面解析。

    1. 产品简介


    G5SB PCB Power Relay 是一种紧凑型单极继电器,专为切换高达5安培的电流而设计。它具有单开触点(N.O.触点),能够提供高达8 kV的冲击耐受电压。标准型号符合UL/CSA/VDE安全标准,适用于控制设备的输出应用。

    2. 技术参数


    - 型号编号: G5SB-14
    - 触点类型: 单极双掷(SPDT)
    - 封装等级: 全密封
    - 额定线圈电压: 5 VDC, 9 VDC, 12 VDC, 24 VDC
    - 额定电流: 80 mA (5 VDC), 44.4 mA (9 VDC), 33.3 mA (12 VDC), 16.7 mA (24 VDC)
    - 额定电压: 125 VAC (3 A),250 VAC (3 A),30 VDC (5 A)
    - 最大电压: 250 VAC, 30 VDC
    - 最大电流: 5 A (N.O.), 3 A (N.C.)
    - 操作时间: 最大10 ms
    - 释放时间: 最大5 ms
    - 绝缘电阻: 最小1,000 MΩ
    - 耐压强度:
    - 线圈与触点之间: 4,000 VAC, 50/60 Hz, 1分钟
    - 同极触点之间: 1,000 VAC, 50/60 Hz, 1分钟
    - 冲击耐受电压: 线圈与触点之间: 8 kV (1.2 x 50 μs)
    - 机械寿命: 5,000,000次操作
    - 电气寿命: 200,000次操作 (3 A N.O./N.C. @ 125 VAC)
    - 环境温度: -40°C 至 70°C
    - 重量: 约6.5克

    3. 产品特点和优势


    G5SB PCB Power Relay的主要优势在于其紧凑的设计和高可靠性。其额定电压范围广泛(5 VDC至24 VDC),且具备高耐压强度(8 kV)和良好的绝缘性能。这些特性使得G5SB能够在多种环境下稳定运行,特别适合需要高可靠性的控制设备输出应用。

    4. 应用案例和使用建议


    G5SB PCB Power Relay可用于多种应用场景,如工业自动化控制系统、通信设备、医疗设备等。在实际使用中,建议确保设备的功能和安全性,在非描述条件下使用前咨询OMRON代表。此外,需确认设备是否具备足够的安全余量,并配备双重安全机制。

    5. 兼容性和支持


    G5SB PCB Power Relay与其他电子元器件或设备具有良好的兼容性。制造商提供了详细的预警告和使用指南,以确保正确的使用方法。此外,用户还可以通过访问OMRON官方网站获取更多技术支持和服务信息。

    6. 常见问题与解决方案


    - 问题1: 操作和释放电压波动
    - 解决办法: 确保工作环境温度在规定范围内(-40°C至70°C),并检查是否有干扰源影响电路。

    - 问题2: 触点接触不良
    - 解决办法: 清洁触点表面,确保无氧化物或其他杂质阻碍接触。
    - 问题3: 继电器动作不灵敏
    - 解决办法: 检查电源电压是否在规定的范围内,确保线圈电阻在正常范围内。

    7. 总结和推荐


    综上所述,G5SB PCB Power Relay凭借其紧凑设计、高可靠性和广泛的适用性,成为一款值得推荐的产品。其卓越的性能使其适用于多种工业和商业应用场合。强烈推荐给需要高性能继电器解决方案的用户。

G5SB-14-DC12参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 20.3mm*10.3mm*15.8mm
通用封装 SPDT
安装方式 通孔安装
零件状态 停产
包装方式 散装,托盘

G5SB-14-DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5SB-14-DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G5SB-14-DC12 G5SB-14-DC12数据手册

G5SB-14-DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
