G6DN-1A-SL DC5

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G6DN系列, 5V 直流线圈电压, 切换电流5A, 单极常开
供应商型号: C397208
供应商: 国内现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G6DN-1A-SL DC5

G6DN-1A-SL DC5概述

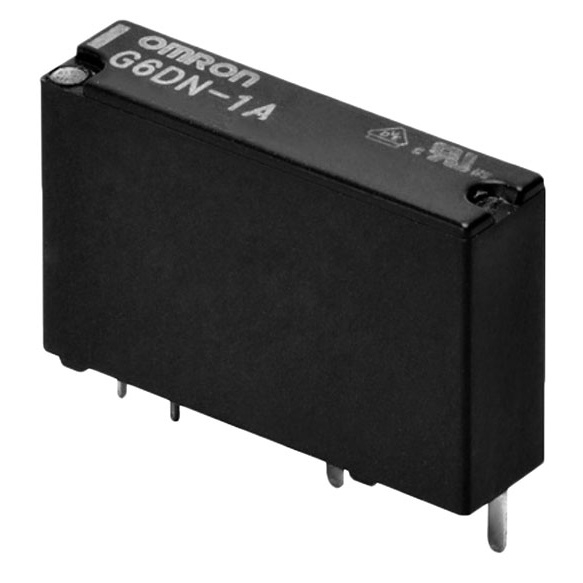

    G6DN PCB Power Relay

    产品简介


    G6DN是一款专为电源控制设计的小型PCB继电器。它具有超薄的设计(宽度仅为5毫米),体积小巧(尺寸为20×5.08×12.5毫米),适用于需要紧凑结构的应用场合。G6DN的主要功能是实现5安培(250伏交流电和30伏直流电)的高可靠性开关操作。此外,该继电器采用交叉双触点设计,以确保高度的接触可靠性和耐用性。G6DN广泛应用于可编程控制器输出、温度控制器、楼宇自动化系统及控制系统输出等领域。

    技术参数


    - 基本规格:工作电压范围为4.5至24VDC,最大电流为5A。
    - 接触形式:SPST-NO(单极单掷常开)。
    - 负载能力:电阻性负载下为5A(250VAC),感性负载下为2A(250VAC)。
    - 绝缘特性:符合EN61010-1和EN61010-2-201标准(CTI 600 V min. 和额定绝缘电压300 V)。
    - 接触材料:银合金和镀金。
    - 工作环境:-40°C到+90°C(无冰霜或凝露);湿度范围5%RH至85%RH。
    - 功率消耗:约为110mW(5VDC)。

    产品特点和优势


    1. 超薄设计:厚度仅为5毫米,适合空间受限的应用场合。
    2. 高可靠性:采用交叉双触点设计,确保高接触可靠性。
    3. 宽工作电压范围:可在4.5至24VDC范围内工作,适应多种电源配置。
    4. 高性能绝缘:符合严格的安全标准,如EN61010-1和EN61010-2-201。
    5. 多样化的环境适应性:可在-40°C至+90°C的环境下稳定工作,同时湿度适应范围广。

    应用案例和使用建议


    G6DN PCB继电器广泛应用于多种控制系统和自动化设备中。例如,在可编程逻辑控制器(PLC)的输出端,G6DN可以用于控制执行机构,实现高精度的开关操作。在楼宇自动化系统中,G6DN可用于智能照明系统的开关控制,以实现节能和智能化管理。此外,G6DN也适用于其他需要高可靠性和小型化设计的应用场合。
    使用建议:
    - 确保电路中的输入电压和电流不超过继电器的额定值。
    - 安装时应留有足够的空间,以避免因高温导致的性能下降。
    - 在高湿度环境中使用时,应定期检查绝缘性能。

    兼容性和支持


    G6DN系列继电器与其他电子元器件具有良好的兼容性。厂商提供标准、高耐久和高温度版本的产品,以满足不同的应用需求。此外,厂商还提供了详细的技术文档和支持服务,包括安装指南、故障排除指南和在线技术支持。

    常见问题与解决方案


    - 问题1:继电器无法正常工作。
    - 解决方案:检查输入电压是否符合继电器的工作电压范围,确认接线正确且无短路。

    - 问题2:继电器过热。
    - 解决方案:确保安装时有足够的散热空间,避免长时间过载运行。
    - 问题3:接触不良。
    - 解决方案:清洁接触点,确保接触面干净无污染,必要时更换新的继电器。

    总结和推荐


    综上所述,G6DN PCB继电器以其小巧的尺寸、高可靠性和广泛的适用范围,成为许多工业和自动化应用的理想选择。它不仅具备出色的性能指标,还提供了灵活的配置选项和全面的支持服务。因此,强烈推荐使用G6DN继电器,特别是在需要高可靠性和小型化设计的应用中。

G6DN-1A-SL DC5参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 20mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

G6DN-1A-SL DC5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6DN-1A-SL DC5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G6DN-1A-SL DC5 G6DN-1A-SL DC5数据手册

G6DN-1A-SL DC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
