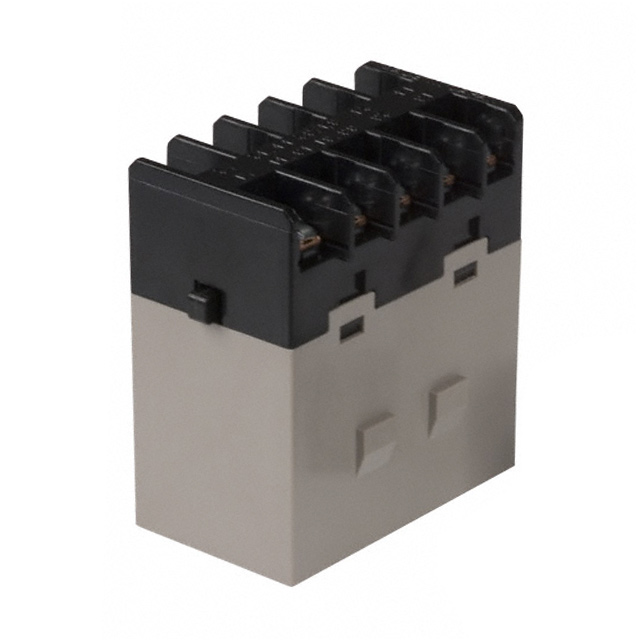

G7J-2A2B-B DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G7J系列, 24V 直流线圈电压, 切换电流25A, 双刀双掷
供应商型号: 653-G7J-2A2B-BDC24
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 其他继电器 G7J-2A2B-B DC24

G7J-2A2B-B DC24概述

    CSMG7JDSE62: 电子元器件产品技术手册

    1. 产品简介


    G7J是一款高性能的继电器,专为高容量、高介电强度和多极开关设计。它被广泛应用于接触器的替代品,尤其适合电机负载以及阻性负载和感性负载的切换。G7J系列继电器具备小巧的结构,能够提供最大化的切换功率。其独特的设计使其适用于多种应用领域,如空调压缩机、加热控制器、电源工具、电机控制、复印机和其他办公设备。

    2. 技术参数


    - 型号编号: G7J-4A-P, G7J-3A1B-P, G7J-2A2B-P, G7J-4A-PZ, G7J-3A1B-PZ, G7J-4A-B, G7J-3A1B-B, G7J-2A2B-B, G7J-4A-T, G7J-3A1B-T, G7J-2A2B-T
    - 额定电压范围: 24V至265V交流(AC),6V至110V直流(DC)
    - 接触形式:
    - 4PST-NO:4路常开
    - 3PST-NO/SPST-NC:3路常开/1路常闭
    - DPST-NO/DPST-NC:双路常开/双路常闭
    - 接触负荷:
    - 阻性负载:NO接触25A,NC接触8A
    - 感性负载:NO接触25A,NC接触8A
    - 最大电压: 250VAC,125VDC
    - 操作时间: 最大50毫秒
    - 绝缘电阻: 1000兆欧(DC500V)
    - 耐压强度:
    - 4000VAC(1分钟):线圈与触点之间,不同极性的触点之间
    - 2000VAC(1分钟):相同极性的触点之间
    - 冲击电阻: 破坏:100m/s²;误动作:100m/s²
    - 振动电阻: 破坏:0.75mm单幅度(1.5mm双幅度);误动作:0.75mm单幅度(1.5mm双幅度)

    3. 产品特点和优势


    - 抗冲击和振动能力强: 能够承受高冲击和振动,保证在极端环境下的可靠性。
    - 高介电强度: 耐受超过4kV的电压,确保在不同极性触点之间的安全隔离。
    - 无接点震颤: 在电压下降高达50%时仍能保持稳定运行。
    - 耐火材料: 所有绝缘材料均采用符合UL94V-0标准的阻燃材料。
    - UL和CSA认证: 标准型号已获得UL和CSA的认证。

    4. 应用案例和使用建议


    G7J系列继电器广泛应用于空调系统、加热控制器、工业设备及办公自动化设备等。以下是几个典型的应用案例:
    - 压缩机控制: 用于空调和制冷系统的压缩机控制。
    - 电动工具: 控制电动工具中的电机和电源开关。
    - 办公设备: 控制复印机、传真机等办公设备中的电源和电机。
    使用建议:
    - 确保电源线路安装稳固,避免因震动或外力导致松动。
    - 严格按照手册中的连接方法进行连接,避免过紧或过松的螺丝。
    - 定期检查继电器的接触情况,确保良好的导电性能。

    5. 兼容性和支持


    G7J系列继电器的配件可单独订购,例如:
    - W-bracket: 支架组件,用于固定继电器。
    - 终端类型: PCB端子、螺钉端子和快连端子(Quick-connect terminals)。
    对于具体的安装和使用问题,可以咨询OMRON的技术支持团队获取帮助。

    6. 常见问题与解决方案


    - Q: 如何正确使用测试按钮?
    - A: 测试按钮仅用于电路连续性测试,不得用于切换负载。使用前请阅读手册中的详细说明。
    - Q: 继电器能否承受高温环境?
    - A: 继电器可在-25°C到60°C的环境下正常工作,但需注意散热和防潮。
    - Q: 继电器如何应对高频率操作?
    - A: 继电器机械寿命100万次,电气寿命10万次,可满足大多数工业应用需求。

    7. 总结和推荐


    G7J系列继电器以其高可靠性和强大的性能,在电机控制、加热系统、工业设备和办公自动化领域中表现出色。其坚固的设计、高耐压能力和广泛的适用范围使其成为市场上备受推崇的产品之一。对于需要高可靠性和稳定性的应用场景,强烈推荐使用G7J系列继电器。
    如果您有任何进一步的问题或需要更多详细信息,请随时联系OMRON的代表。

G7J-2A2B-B DC24参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 51.5mm(长度)*64mm(高度)
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

G7J-2A2B-B DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7J-2A2B-B DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7J-2A2B-B DC24 G7J-2A2B-B DC24数据手册

G7J-2A2B-B DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 65.098 ¥ 550.0781
10+ $ 56.8296 ¥ 480.2101
20+ $ 51.4728 ¥ 434.9452
60+ $ 48.741 ¥ 411.8615
100+ $ 44.919 ¥ 379.5655
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 550.07
