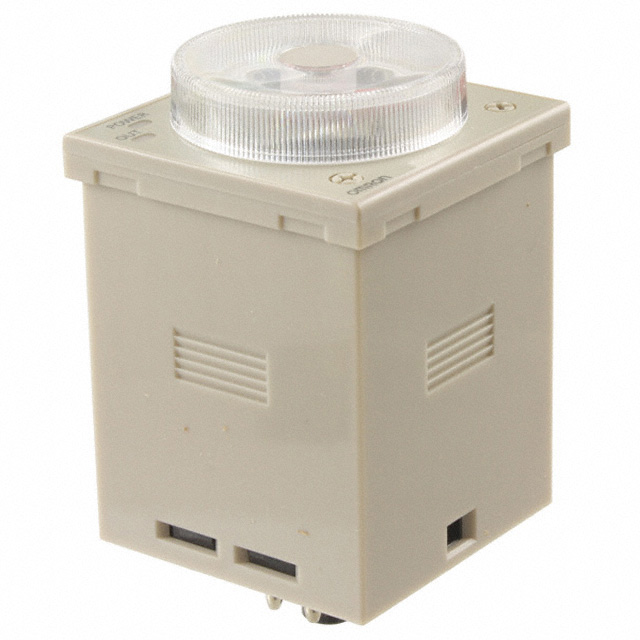

H3CR-A8S AC24-48/DC12-48

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: 欧姆龙 Omron 时间继电器, H3CR 系列, 12 → 48 V dc, 24 → 48V 交流, 时间范围 0.05 s → 300h
供应商型号: 653-H3CRA8SAC24D1248
供应商: Mouser
标准整包数: 1

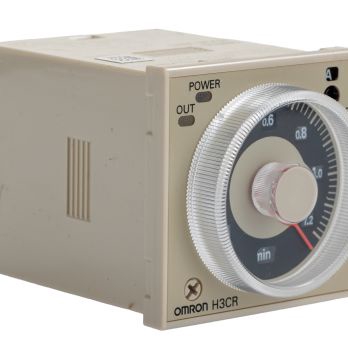

OMRON/欧姆龙 其他工具 H3CR-A8S AC24-48/DC12-48

H3CR-A8S AC24-48/DC12-48概述

    固态定时器:H3CR系列

    产品简介


    H3CR系列固态定时器是为满足多样化需求而设计的产品,广泛应用于工业自动化控制、楼宇自动化系统、机械设备控制等领域。这些定时器采用了先进的光电隔离技术,确保了其在复杂电气环境下的稳定性和可靠性。此外,它们还具备多种工作模式和广泛的电源适用范围,使得其应用领域更加广泛。

    技术参数


    H3CR系列固态定时器的主要技术参数如下:
    - 型号及适用电压
    - H3CR-A系列:100至240 VAC(50/60 Hz)/100至125 VDC,24至48 VAC(50/60 Hz)/12至48 VDC
    - H3CR-AP系列:100至240 VAC(50/60 Hz)/100至125 VDC,24至48 VAC(50/60 Hz)/12至48 VDC
    - H3CR-A8系列:100至240 VAC(50/60 Hz)/100至125 VDC,24至48 VAC(50/60 Hz)/12至48 VDC
    - 时间范围
    - 标准模式:0.05秒至300小时
    - 双倍模式:0.1秒至600小时
    - 工作模式
    - H3CR-A系列:ON延迟、闪烁关断开始、闪烁接通开始、信号开/关延迟、信号关延迟、间隔、信号开/关延迟、单次触发
    - H3CR-AP系列:同上,但包含“电源启动”选项
    - 输入类型
    - H3CR-A系列:无电压输入(NPN型)
    - H3CR-AP系列:电压输入(PNP型)
    - 输出类型
    - H3CR-A系列:继电器输出(双极)
    - H3CR-AP系列:继电器输出(单极)
    - H3CR-A8系列:晶体管输出(PNP/NPN通用)
    - 负载能力
    - 5A(250 VAC/30 VDC),0.15A(125 VDC)
    - 功耗
    - 在240 VAC下:约2.0VA(1.6W)(ON状态)
    - 在24 VDC下:约0.8W(ON状态)

    产品特点和优势


    - 广泛的应用范围:H3CR系列定时器适用于多种场合,如工业自动化、楼宇自动化等。
    - 低功耗设计:通过光电隔离技术减少了电流消耗,适合于对功耗要求较高的应用场景。
    - 长寿命:机械寿命达2000万次操作,电气寿命达100000次操作。
    - 高精度:时间准确性误差在±0.2%范围内,适合对时序要求较高的场景。

    应用案例和使用建议


    H3CR系列定时器可应用于各种自动控制系统中,例如在自动生产线中作为控制部件,在空调系统中作为定时开关等。为了最大化其效果,建议:
    - 确保供电稳定,避免频繁的电压波动。
    - 选择合适的型号以匹配所需的电源电压范围。
    - 考虑散热设计,特别是在高频率使用的情况下。

    兼容性和支持


    - 兼容性:H3CR系列定时器可以与不同类型的传感器和控制设备配合使用,具有广泛的兼容性。
    - 支持:OMRON提供详尽的技术文档和在线支持,帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - Q:如何更换设定值?
    - A:请参考安装手册中的步骤,或者联系OMRON技术支持。
    - Q:如何正确接线以避免短路?
    - A:确保遵循安装手册中的接线指南,并使用适当的终端连接器。

    总结和推荐


    H3CR系列固态定时器以其广泛的应用范围、高精度、低功耗以及长久的使用寿命,在市场上具有很高的竞争力。其多样化的型号和广泛的工作电压范围使其能够适应不同的应用需求。因此,我们强烈推荐H3CR系列固态定时器给需要精确控制和可靠性的客户。

H3CR-A8S AC24-48/DC12-48参数

参数
长*宽*高 48mm(长度)*48mm(宽度)
安装方式 支架安装
零件状态 在售
包装方式 散装

H3CR-A8S AC24-48/DC12-48厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

H3CR-A8S AC24-48/DC12-48数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 H3CR-A8S AC24-48/DC12-48 H3CR-A8S AC24-48/DC12-48数据手册
