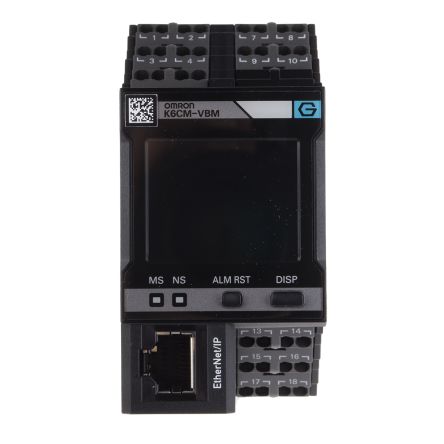

K6CM-VBMD-EIP

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: K6CM Motor Condition Monitoring Device with EtherNet/IP Communication, Vibration and Temperature Type 24 VAC/VDC
供应商型号: ET-3638845
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他工具 K6CM-VBMD-EIP

K6CM-VBMD-EIP概述

    电机状态监测装置(K6CM)技术手册

    产品简介


    K6CM是一款专门用于监测三相感应电动机和泵的状态的设备。它可以量化电机和泵的状态,设置默认的报警阈值,并允许用户根据实际情况进行定制。该装置能够通过结合电机的各个部分和负载侧,实现综合电流诊断。此外,K6CM还能在电流流经时测量三相感应电动机和泵的绝缘电阻(即检测逆变器次级侧泄漏电流)。

    技术参数


    K6CM的主要技术参数如下:
    - 电源电压
    - K6CM-@@MA: 100至240 VAC,50/60 Hz
    - K6CM-@@MD: 24 VAC,50/60 Hz,24 VDC
    - 输入部分
    - 振动与温度传感器:检测频率范围为10 Hz到10 kHz,最大工作加速度为10 G。
    - 绝缘电阻(ZCT (IRT)):额定输入电压为200至480 VAC,额定路径电流为300 AAC。
    - 综合电流诊断(CT):额定输入电流分别为5 A、25 A、100 A、200 A、400 A、600 A。
    - 输出部分
    - 输出形式:晶体管输出。
    - 输出容量:三点式输出。
    - 输出等级:额定电压24 VDC,最大电流50 mA,DC。
    - 环境参数
    - 工作温度:-10至+55°C(无冷凝或结冰情况)。
    - 存储温度:-20至+65°C(无冷凝或结冰情况)。
    - 环境湿度:25%至85% RH(无冷凝)。
    - 存储湿度:25%至85% RH(无冷凝)。
    - 其他规格
    - 额定频率:20至80 Hz。
    - 精度:综合电流诊断的精度为±1.0% FS±1 digit(在10至30°C范围内)。
    - 采样周期:振动:50毫秒;速度:0.5秒;温度:0.5秒。
    - 介电强度:2000 VAC持续1分钟。
    - 振动耐受性:振动频率10至55 Hz,幅度0.35 mm,每个方向上5分钟×10次。

    产品特点和优势


    K6CM具备多项独特功能和优势,具体如下:
    - 显示数值:电机状态可以通过数字显示在液晶屏上,方便检查。
    - 报警设置:用户可以根据实际需要调整报警输出阈值。
    - 彩色报警条:根据设定的阈值,状态显示为三种颜色:绿色(正常)、黄色(警告)、红色(危急)。
    - 外部输出:通过晶体管输出功能,可实时监测电机状态和错误状态。
    - 以太网/IP通信:可以通过以太网/IP轻松进行PC端监控。
    - 多维度监测:可通过同一专用工具监测振动、温度、绝缘电阻和电流。
    - 安装简便:支持夹式CT/ZCT,可无需更换现有布线即可进行后期安装。
    - 自诊断功能:具备内部电路和模拟传感电路的自诊断功能。
    - 快速接线技术:减少接线工作(双插入孔便于交叉接线)。

    应用案例和使用建议


    K6CM适用于多种应用场景,如三相感应电动机和泵的状态监测。对于用户而言,可以遵循以下建议进行安装和使用:
    - 在实际安装环境中测试,确保系统正常运行。
    - 调整合适的报警阈值以适应不同的电机驱动方法。
    - 使用专用工具监测和记录电机状态的变化趋势,及时发现潜在问题。

    兼容性和支持


    K6CM与多种电子元器件和其他设备具有良好的兼容性。用户可以从以下几方面获得厂商的支持:
    - 提供详细的安装指南和技术支持文档。
    - 兼容工业以太网连接器,保证稳定可靠的网络通讯。
    - 提供必要的维护服务,确保长期稳定运行。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题:报警阈值设置不正确导致误报。
    - 解决方案:根据电机实际工作条件重新设置报警阈值。
    - 问题:安装过程中出现接线错误。
    - 解决方案:参照接线图和安装指南,仔细检查接线,确保每一步都准确无误。

    总结和推荐


    K6CM电机状态监测装置是一款功能强大且易于操作的产品,具备多种创新特性和显著优势。无论是从产品性能还是应用价值来看,它都非常适合各类工业应用场景。因此,我们强烈推荐客户选择并使用K6CM,以提升电机和泵的健康管理和维护效率。

K6CM-VBMD-EIP参数

参数
长*宽*高 45mm*90mm*90mm
安装方式 DIN导轨安装
零件状态 在售

K6CM-VBMD-EIP厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

K6CM-VBMD-EIP数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 K6CM-VBMD-EIP K6CM-VBMD-EIP数据手册

K6CM-VBMD-EIP封装设计

查看详情并下载
Symbol
Footprint
3D Model
