首页  >  产品百科  >  G5LE-1-E DC5

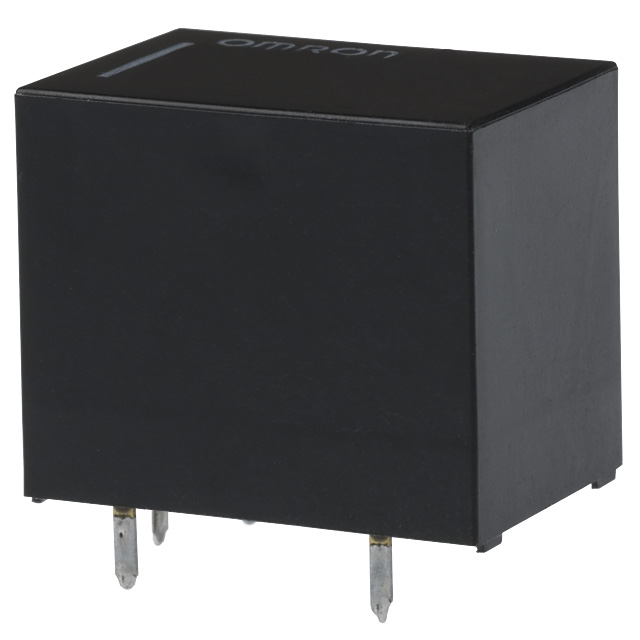

G5LE-1-E DC5

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 高频继电器, 线圈电压5V 直流, 单刀双掷, 线圈功率400mW, 银合金触点
供应商型号: 492890
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G5LE-1-E DC5

G5LE-1-E DC5概述


    产品简介


    G5LE系列是一款单极双通(SPDT)继电器,广泛应用于各种电气控制系统中。这些继电器具备多种额定电流和电压选择,包括10A 35VDC和16A 250VAC的型号,适用于不同应用需求。其中,G5LE-G和G5LE-E型号尤其受到关注,分别具有不同的负载能力和操作特性。此外,G5LE系列采用子迷你型“糖块”设计,配备通用终端底座,确保安装灵活性和便捷性。

    技术参数


    基本参数
    - 类型: 单极双通(SPDT)
    - 主要功能: 切换电阻负载
    - 额定电流:
    - G5LE-1-G: 10A @ 35VDC
    - G5LE-1-E: 16A @ 250VAC
    - 额定电压:
    - G5LE-1-G: 35VDC
    - G5LE-1-E: 250VAC
    - 接触间距: 0.8mm
    - 额定负载: 350W @ 35VDC, 4000VA @ 250VAC
    - 绝缘系统: Class F (155°C)
    - 冲击耐受电压: 4,500V
    - 认证标准: UL508, UL114, CSA C22.2 No. 14, EN61810-1, EN60255-25
    额定电气参数
    - 功率消耗:
    - G5LE-G: 约700mW
    - G5LE-E: 约400mW
    - G5LE-E-36: 约360mW
    - 必须动作电压: 最大值为额定电压的75%
    - 必须释放电压: 最小值为额定电压的10%
    - 最大电压:
    - G5LE-G: 在85°C下为额定电压的120%,在23°C下为150%
    - G5LE-E: 在85°C下为额定电压的130%,在23°C下为170%
    绝缘和机械性能
    - 绝缘电阻: 最小值为100MΩ(500VDC)
    - 介电强度:
    - G5LE-E: 750VAC (50/60Hz)
    - G5LE-G: 1500VAC (50/60Hz)
    - 轴与触点之间: 2000VAC (50/60Hz)
    - 抗冲击性:
    - 毁坏:1000m/s² (约100G)
    - 失效:100m/s² (约10G)
    - 振动性:
    - 毁坏:10到55Hz,振幅1.5mm
    - 失效:10到55Hz,振幅1.5mm
    其他参数
    - 重量: 约12g
    - 包装方式: 波纹管、托盘、纸箱

    产品特点和优势


    G5LE系列继电器以其高可靠性、卓越的电气特性和广泛的适用范围而著称。其设计紧凑且耐用,能够在恶劣环境下稳定运行。特别是在高电压、高电流的应用环境中表现出色,能够满足大多数工业和商业需求。G5LE系列还采用了UL和EN认证的标准,进一步保障了产品的质量和安全性。

    应用案例和使用建议


    应用案例
    1. 自动化控制系统: G5LE继电器常用于工业自动化生产线,控制电机、传感器等设备。
    2. 家用电器: 用于空调、冰箱、洗衣机等家电中的开关电路。
    3. 汽车电子: 作为车辆控制系统中的信号传递装置。
    使用建议
    - 在高温或高湿度环境中使用时,应考虑加强散热和防潮措施。
    - 根据具体应用需求选择合适的额定电流和电压。
    - 定期进行性能检查,以确保长期稳定运行。

    兼容性和支持


    G5LE系列继电器与大多数标准电气连接器兼容,易于集成到现有的电气系统中。制造商提供全面的技术支持,包括产品选型指导、安装手册和技术咨询。客户还可以通过电话或电子邮件联系技术支持团队,获取详细的使用指南和故障排除帮助。

    常见问题与解决方案


    常见问题及解决方案
    1. 继电器无法正常工作
    - 原因: 动作电压不足。
    - 解决方案: 检查电源电压是否符合要求,调整供电电源。
    2. 继电器频繁跳动
    - 原因: 接触不良或电磁干扰。
    - 解决方案: 清洁触点,减少周围电磁干扰源的影响。
    3. 继电器寿命短
    - 原因: 工作环境过于恶劣,如温度过高。
    - 解决方案: 改善工作环境,确保良好的通风散热条件。

    总结和推荐


    综上所述,G5LE系列继电器凭借其强大的性能、可靠的品质和灵活的应用,成为市场上备受青睐的产品。其高负载能力、稳定的电气特性和广泛的应用范围使其适用于多种工业和商业场景。强烈推荐G5LE系列继电器作为各种电气控制系统的理想选择。

G5LE-1-E DC5参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 22.5mm*16.5mm*19mm
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 托盘

G5LE-1-E DC5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5LE-1-E DC5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G5LE-1-E DC5 G5LE-1-E DC5数据手册

G5LE-1-E DC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
