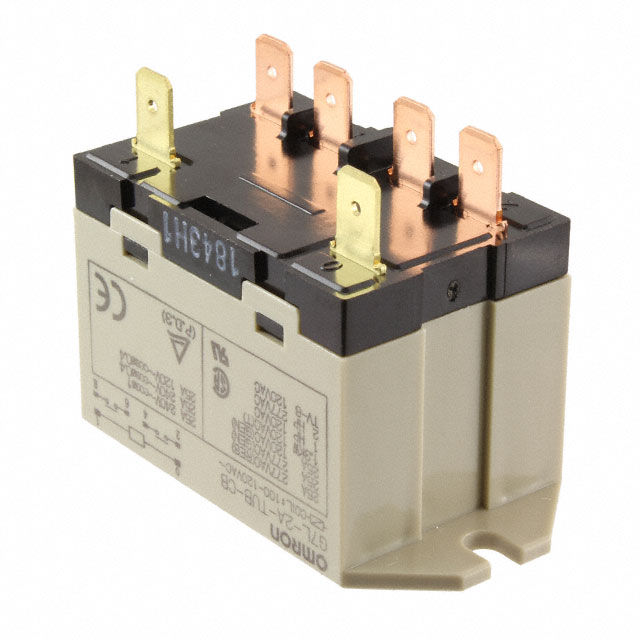

G7L-2A-TUB80-CB DC48

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 底座安装 68.5mm(长度)*47mm(高度)
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 其他继电器 G7L-2A-TUB80-CB DC48

G7L-2A-TUB80-CB DC48概述

    G7L Power Relay

    产品简介


    G7L系列电源继电器是一种高容量、高绝缘强度的继电器,设计用于处理高达额定电压50%的瞬时电压下降。这些继电器广泛应用于各种场景,例如空调压缩机、加热控制器、电动工具电机控制器、热水器、干燥机、办公设备(如复印机和传真机)中的灯控、电机驱动和电源开关、包装和食品加工设备的电源控制器、微波炉中的磁控管控制,以及不间断电源(UPS)的电源控制器。

    技术参数


    - 输入电压范围:AC: 12 V, 24 V, 100/120 V, 200/240 V; DC: 6 V, 12 V, 24 V, 48 V, 100 V
    - 接触形式:SPST-NO(单极单掷常开)、DPST-NO(双极单掷常开)
    - 最大切换功率:具体型号取决于配置,最大可达30 A
    - 额定负载:30 A / 220 VAC(电阻负载),25 A / 220 VAC(电感负载,cosφ = 0.4)
    - 工作环境温度:-25°C 至 60°C
    - 接触电阻:最大50 mΩ
    - 操作时间:最大30 ms
    - 释放时间:最大30 ms
    - 绝缘电阻:最小1,000 MΩ
    - 耐压能力:交流耐压:4,000 VAC(1分钟),2,000 VAC(1分钟,相同极性),10,000 VAC(不同极性)
    - 振动与冲击:能承受高达1,000 m/s²的冲击力

    产品特点和优势


    G7L系列继电器具备多种特点,使其在市场上具有很强的竞争力:
    - 抗瞬间电压跌落:无触点颤动,可承受高达50%的额定电压跌落。
    - 宽输入电压范围:可适应100到120 VAC或200到240 VAC,频率为50或60 Hz。
    - 微型设计:小型化设计,适用于最大切换功率,特别是电感性负载。
    - 阻燃材料:所有绝缘材料采用阻燃材料(符合UL94V-0标准)。
    - 多种安装方式:支持快速连接端子、螺丝端子和PCB端子,以及DIN轨道安装。

    应用案例和使用建议


    G7L系列继电器在多个行业中都有广泛应用:
    - 家电:压缩机和加热控制器。
    - 工业:电动工具和电机控制器。
    - 消费电子:水加热器、干燥机和办公设备。
    - 照明:控制器。
    - 医疗:微波炉中的磁控管控制。
    - 电力系统:不间断电源(UPS)。
    使用建议:
    - 在选择合适的继电器时,应考虑工作环境温度和负载特性。
    - 安装过程中,确保选用适当的附件(如E夹、适配器、前连接插座和盖子),以确保最佳性能。
    - 定期检查和维护,确保长期可靠运行。

    兼容性和支持


    G7L系列继电器具有广泛的兼容性,可与多种不同的电子元器件和设备配合使用。制造商提供了详细的安装指南和技术支持,确保用户能够正确安装和使用该产品。此外,还有配件可供单独购买,方便用户根据需求进行定制安装。

    常见问题与解决方案


    - 问题1:操作时发现继电器不工作。
    - 解决方法:检查电源电压是否符合要求,确认接线正确。
    - 问题2:触点出现过热现象。
    - 解决方法:检查负载电流是否超过额定值,适当减少负载电流。
    - 问题3:继电器无法释放。
    - 解决方法:确认释放电压是否在正常范围内,必要时调整电源电压。

    总结和推荐


    G7L系列电源继电器是一款高度可靠且功能强大的电子元器件,广泛应用于各类电力控制系统中。其独特的抗瞬态电压跌落能力、宽电压范围以及小巧的设计使其在众多应用场合中表现出色。综上所述,我们强烈推荐使用G7L系列继电器,特别是在需要高性能、高可靠性的电力控制场合。

G7L-2A-TUB80-CB DC48参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 68.5mm(长度)*47mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 盒装,散装

G7L-2A-TUB80-CB DC48厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7L-2A-TUB80-CB DC48数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7L-2A-TUB80-CB DC48 G7L-2A-TUB80-CB DC48数据手册

G7L-2A-TUB80-CB DC48封装设计

查看详情并下载
Symbol
Footprint
3D Model
