G5NB-1A DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G5NB系列, 12V 直流线圈电压, 切换电流3A, 单极常开
供应商型号: 6839191
供应商: 海外现货
标准整包数: 5

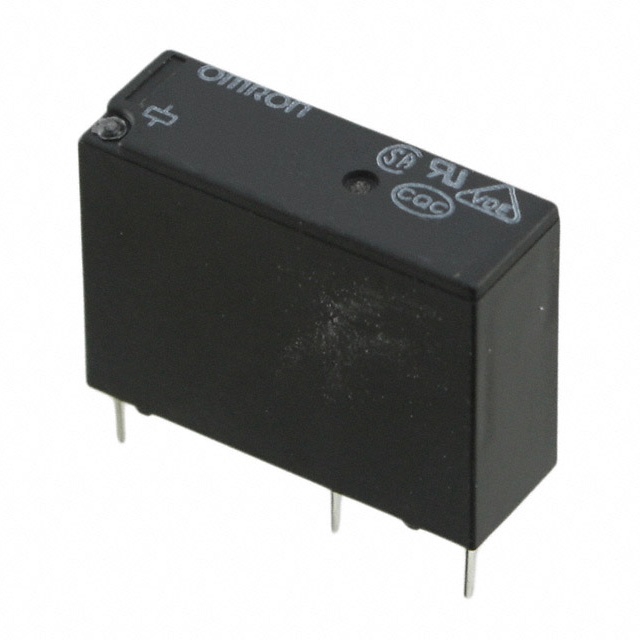

OMRON/欧姆龙 其他继电器 G5NB-1A DC12

G5NB-1A DC12概述

    G5NB PCB Power Relay 技术手册

    产品简介


    G5NB 是一款微型 PCB 功率继电器,具备单极切换能力和高达 3A/5A 的开关能力,并具有 10 kV 冲击耐压等级。这款继电器广泛应用于家用电器如热水器、冰箱、空调和小家电等领域,适用于需要可靠和高效电路切换的应用场合。

    技术参数


    - 型号命名规则:G5NB-1A(4)(-HA)(-CF)(-PW)
    - 额定电压:5VDC, 12VDC, 18VDC, 24VDC
    - 额定电流:
    - 标准型号:3A @ 125VAC, 3A @ 30VDC
    - 高容量型号:5A @ 250VAC, 5A @ 30VDC
    - 最大电压:5VDC 时为 10 至 31%
    - 绝缘电阻:最小 1,000 MΩ
    - 介电强度:
    - 线圈与触点之间:4,000 VAC, 50/60 Hz,持续 1 分钟
    - 同极触点之间:750 VAC, 50/60 Hz,持续 1 分钟
    - 冲击耐压:线圈与触点之间 10 kV (1.2 x 50 μs)
    - 振动耐受性:在 10 到 55 Hz 范围内振幅为 0.75 mm 单峰值(1.5 mm 双峰值)
    - 冲击耐受性:破坏 1,000 m/s²,功能失效 100 m/s²
    - 机械耐用性:5,000,000 次操作
    - 电气耐用性:标准型号 200,000 次操作,高容量型号 100,000 次操作

    产品特点和优势


    - 高效率磁路:提供高灵敏度(200 mW)。
    - 小巧尺寸:具备 10 kV 冲击耐压等级。
    - 认证标准:符合 UL/CSA/VDE 标准,满足 EN61010 加强绝缘要求。
    - 宽温度范围:工作温度范围为 -40°C 至 85°C。
    - 防尘防水:多种封装选项以适应不同环境需求。

    应用案例和使用建议


    - 应用场景:热水器、冰箱、空调等家用电器。
    - 使用建议:
    - 确保供电电压稳定,避免电压波动导致继电器功能异常。
    - 在低温环境下使用时,需注意温度对继电器性能的影响。
    - 使用前应确认继电器型号与实际应用需求相匹配。

    兼容性和支持


    - 兼容性:G5NB 继电器具有多种规格型号,适用于不同的电压和电流要求。
    - 厂商支持:制造商提供详尽的技术文档和客户支持服务,确保用户能够正确使用和维护继电器。

    常见问题与解决方案


    - 问题 1:电压不稳定导致继电器功能失效。
    - 解决方案:确保电源电压稳定,避免电压波动。
    - 问题 2:温度变化导致继电器失效。
    - 解决方案:选择适合工作温度范围的继电器型号,并考虑使用散热措施。
    - 问题 3:电磁干扰影响继电器性能。
    - 解决方案:合理布局电路板,减少外部电磁干扰。

    总结和推荐


    G5NB PCB 功率继电器是一款高性能、高可靠性的小型继电器,适用于多种家用电器和工业应用。其优异的技术参数和独特的设计使其在市场上具备较强的竞争力。我们强烈推荐用户在选择小型继电器时优先考虑 G5NB,以获得更稳定和可靠的电路控制效果。

G5NB-1A DC12参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 20.5mm(长度)*7.2mm(高度)
安装方式 通孔安装
零件状态 停产
包装方式 散装

G5NB-1A DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5NB-1A DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G5NB-1A DC12 G5NB-1A DC12数据手册

G5NB-1A DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
