首页  >  产品百科  >  G2R-1-E DC110

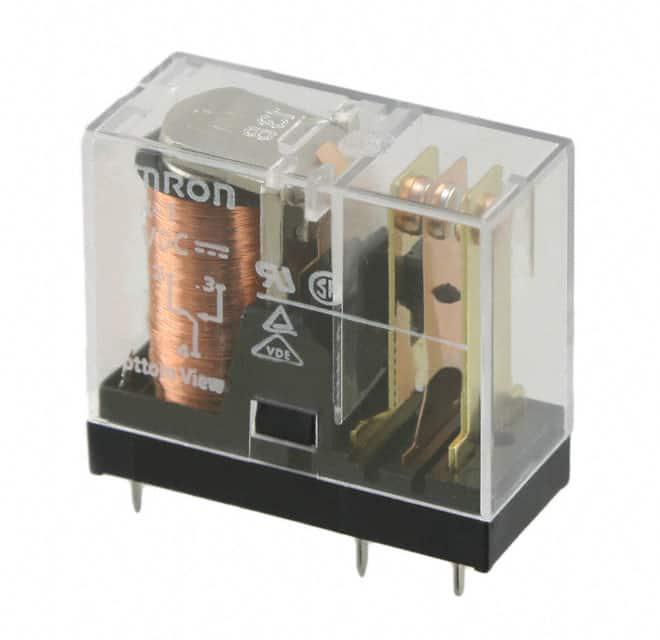

G2R-1-E DC110

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 DIP 通孔安装 29mm*13mm*25.5mm
供应商型号:
供应商:
标准整包数: 0

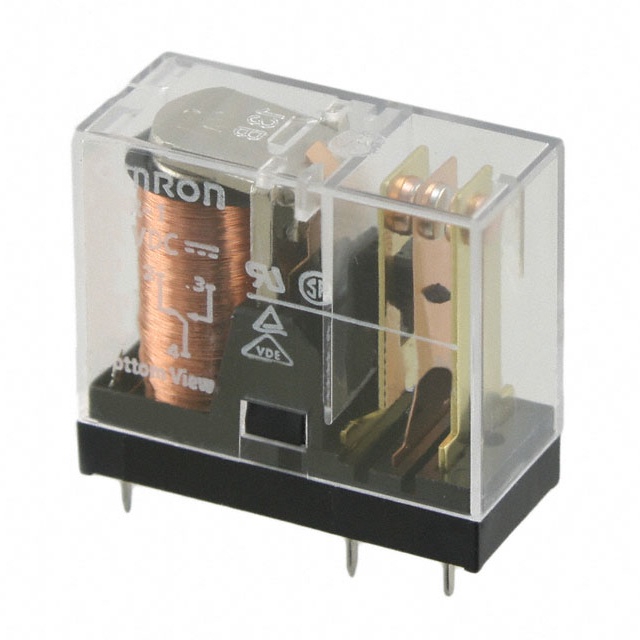

OMRON/欧姆龙 其他继电器 G2R-1-E DC110

G2R-1-E DC110概述

    G2R PCB Power Relay 技术手册

    产品简介


    G2R系列是单极和双极继电器,适用于电源控制应用。G2R系列产品广泛应用于各种工业控制系统、家电设备及通信设备中。该系列产品采用安全设计,具有出色的绝缘强度和抗浪涌能力,确保在各种复杂环境下的稳定运行。

    技术参数


    G2R系列继电器的技术规格如下:
    - 触点形式:SPST-NO(1a),SPDT(1c),DPST-NO(2a),DPDT(2c)
    - 额定电流:
    - 单极继电器:10A,250VAC;10A,30VDC
    - 双极继电器:5A,250VAC;5A,30VDC
    - 最大切换电压:380VAC,125VDC
    - 最大切换电流:10A,5A
    - 耐压性能:5000VAC,50/60Hz,1分钟
    - 绝缘电阻:最小1000MΩ
    - 操作时间:最大15ms(交流),最大5ms(直流)
    - 振动和冲击性能:振动下耐受性为10至55Hz,单振幅为0.75mm;冲击耐受性为1000m/s²

    产品特点和优势


    G2R系列继电器具有以下显著特点:
    - 安全性:通过高绝缘强度和抗浪涌能力确保在高压环境下的安全运行。
    - 可靠性:机械操作次数高达1000万次,电气操作次数高达10万次。
    - 宽泛的工作温度范围:-40°C到70°C,适应多种工业环境。
    - 紧凑设计:适合PCB安装,占用空间小。

    应用案例和使用建议


    G2R系列继电器广泛应用于工业自动化、家用电器、仪器仪表等领域。例如,在自动化生产线中,G2R系列可以用于控制电机、风扇和其他执行器。在家庭电器中,可用于冰箱、洗衣机的电源控制。
    使用建议:
    1. 正确的布线方式:在设计电路时,注意确保两个终端同时连接,以满足高容量型号的要求。
    2. 定期维护:对于双绕组保持型继电器,应每年至少进行一次维护,确保其性能稳定。
    3. 防止强磁场干扰:在有强磁场的环境中使用时,可能会影响继电器的正常工作,因此需要采取防护措施。

    兼容性和支持


    G2R系列支持多种终端形状,如PCB端子和快速连接端子。此外,G2R系列已获得多项国际认证,如UL、CSA、EN/IEC等,保证其在全球市场的合规性。厂商提供详细的技术支持和售后服务,确保用户能够充分利用该产品。

    常见问题与解决方案


    问题1:继电器在长时间保持状态下,磁力会减弱,导致释放问题。
    解决方案:应定期进行复位操作,并重新施加额定电压。
    问题2:在强磁场环境下,继电器可能会失效。
    解决方案:避免在强磁场环境中使用该继电器,或采取适当的屏蔽措施。

    总结和推荐


    G2R系列继电器以其卓越的安全性、可靠性和宽泛的应用范围,在工业和消费电子领域具有广泛的应用前景。无论是自动化生产线还是家用电器,G2R都能提供可靠的电源控制解决方案。推荐用户在选择适合自身需求的继电器型号时,充分考虑其工作环境和技术要求。

G2R-1-E DC110参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 29mm*13mm*25.5mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 托盘

G2R-1-E DC110厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2R-1-E DC110数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2R-1-E DC110 G2R-1-E DC110数据手册

G2R-1-E DC110封装设计

查看详情并下载
Symbol
Footprint
3D Model
