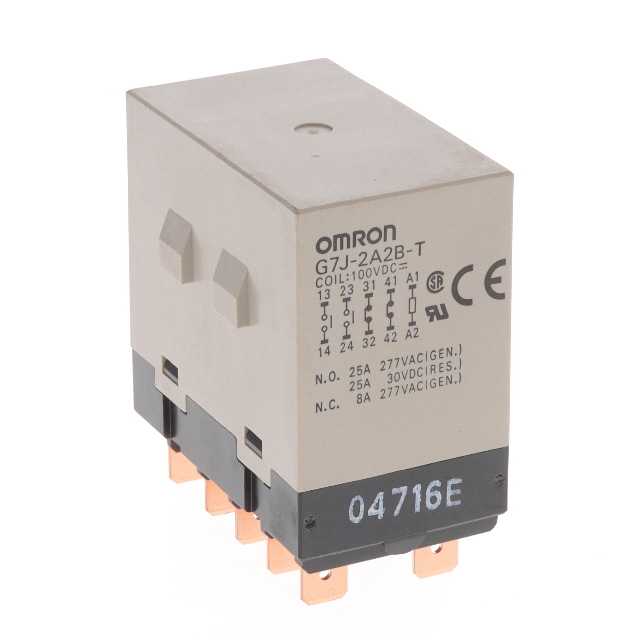

G7J-2A2B-T DC100

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 底座安装 53.5mm(长度)*64mm(高度)
供应商型号: G7J-2A2B-T DC100
供应商: 期货订购
标准整包数: 3000
OMRON/欧姆龙 其他继电器 G7J-2A2B-T DC100

G7J-2A2B-T DC100概述

    CSMG7JDSE62 Power Relay

    1. 产品简介


    CSMG7JDSE62 是一款高性能功率继电器,型号为G7J。它是一种多极接触器,专门设计用于处理大容量负载,适用于电阻性负载、电感性负载及电机负载。该继电器具有体积小、可靠性高的特点,广泛应用于工业控制、空调压缩机、电动工具、复印机和办公设备等领域。

    2. 技术参数


    以下是G7J继电器的技术参数摘要:
    | 参数 | 值 |

    | 额定电压 | 24, 50, 100/120, 200/240 VAC;12, 24, 48, 100 VDC |
    | 接触形式 | 4PST-NO, 3PST-NO/SPST-NC, DPST-NO/DPST-NC |
    | 额定电流 | 25 A (220 VAC, 230 VAC), 8 A (220 VAC, 230 VAC), 25 A (30 VDC), 8 A (30 VDC) |
    | 最大切换电压 | 250 VAC, 125 VDC |
    | 最大切换电流 | 25 A (1 A), 8 A (1 A) |
    | 接触电阻(初始值) | ≤100 mΩ |
    | 操作时间 | ≤50 ms |
    | 释放时间 | ≤50 ms |
    | 工作温度范围 | -25°C 至 60°C (无凝结) |
    | 工作湿度范围 | 5% 至 85% |

    3. 产品特点和优势


    - 高强度材料:采用UL94V-0级别的阻燃材料,确保了电气安全和物理耐久性。
    - 可靠的接触稳定性:内置双断点结构,减少接触抖动,适用于高压环境。
    - 优异的电气特性:具有高耐压能力,超过4kV,保证了可靠的操作性能。
    - 认证和标准:符合UL、CSA、VDE和KEMA等多项国际标准,适用于多种工业场合。

    4. 应用案例和使用建议


    - 空调压缩机:用于空气调节系统中的压缩机启停控制,实现高效节能。
    - 电动工具:用于电动工具中的电源开关控制,提高操作安全性。
    - 办公设备:应用于复印机、传真机等设备的控制板,提供可靠的电源切换。
    - 电机驱动:适用于各种电机的驱动控制,减少电磁干扰。

    使用建议:
    - 确保继电器安装方向正确,避免因意外按压测试按钮而误操作。
    - 安装时应选择坚固的电路板,并注意散热,以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:G7J系列继电器可配合多种端子使用,如PCB端子、螺钉端子和快速连接端子。
    - 支持:OMRON提供了详尽的技术文档和支持服务,确保客户能够获得及时的技术帮助和配件采购。

    6. 常见问题与解决方案


    - 问题:继电器接触不稳定
    - 解决方案:检查连接线缆和接头,确保接触良好并紧固螺丝。
    - 问题:继电器发热
    - 解决方案:检查工作环境温度,确保不超过规定的工作范围,适当增加散热措施。
    - 问题:继电器操作不灵敏
    - 解决方案:确认电源电压稳定,并重新校准测试电压。

    7. 总结和推荐


    CSMG7JDSE62 功率继电器凭借其高性能、高可靠性和广泛的适用性,在众多应用场景中表现出色。无论是用于工业自动化、家电控制还是商业设备,都是一款值得信赖的产品。如果您正在寻找一款既经济又高效的电源控制组件,G7J将是您的理想选择。强烈推荐给需要高性能、高可靠性继电器的用户。

G7J-2A2B-T DC100参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 53.5mm(长度)*64mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 散装

G7J-2A2B-T DC100厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7J-2A2B-T DC100数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7J-2A2B-T DC100 G7J-2A2B-T DC100数据手册

G7J-2A2B-T DC100封装设计

查看详情并下载
Symbol
Footprint
3D Model
