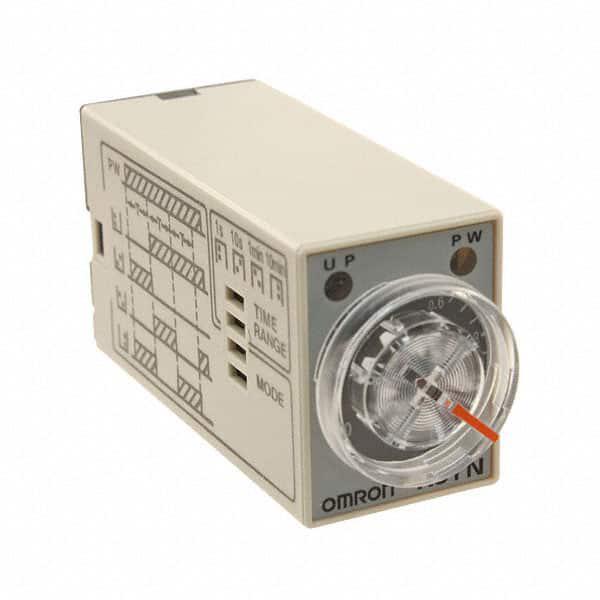

H3YN-41 DC24

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: 欧姆龙 Omron 时间继电器, H3YN 系列, 24V 直流, 4触点, 时间范围 0.1 min → 10h
供应商型号: 653-H3YN-41DC24
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 其他工具 H3YN-41 DC24

H3YN-41 DC24概述

    Solid-State Timer H3Y Series 技术手册解析

    产品简介


    Solid-State Timer H3Y系列是专为微型定时应用设计的定时器,适用于与MY继电器兼容。它具备单功能定时器(H3Y)和多功能定时器(H3YN)两种型号。这些定时器不仅具备时间设定功能,还具有广泛的电源电压适应性,符合EMC标准,并获得UL和CSA认证。产品特别适用于工业控制和自动化系统中需要精准定时的应用场景。

    技术参数


    | 参数 | 描述 |

    | 输出类型 | 2DPDT或4PDT |
    | 终端类型 | 插针终端或PCB终端 |
    | 电源电压范围 | 交流:24VAC,100至120VAC,200至230VAC(50/60Hz);直流:12VDC,24VDC,48VDC,100至110VDC,125VDC |
    | 时间范围 | 0.04秒至3小时,0.1分钟至10小时 |
    | 工作环境温度 | 操作温度:-10°C至50°C;存储温度:-25°C至65°C |
    | 工作湿度 | 35%至85% |

    产品特点和优势


    - 兼容性强:H3Y系列与MY继电器兼容,便于集成到现有系统中。
    - 操作简便:具有大型透明时间调节旋钮,方便手动调节时间。
    - 多样选择:提供多种输出和接触配置,适应不同的应用需求。
    - 高可靠性:通过多项严格测试,如振动、冲击测试,确保产品在各种环境下的稳定性。
    - 认证齐全:通过UL、CSA和EN 61812-1等多项国际认证,确保产品质量和安全性能。

    应用案例和使用建议


    H3Y系列广泛应用于工业自动化、机器控制等领域,特别是在需要频繁开关和精确定时的应用场合。例如,在输送带控制系统中,可以使用H3Y系列定时器精确控制启动和停止的时间点,从而提高系统的效率和可靠性。
    使用建议:
    - 在选择电源电压时,确保其在设备规定的范围内。
    - 调整时间设置时,尽量使用专业工具以确保精度。
    - 在安装过程中,遵循制造商的指导进行正确的布线和连接。

    兼容性和支持


    H3Y系列的配件需要单独订购,包括适配器、固定板、紧固夹和终端盖。制造商提供详细的安全预防措施和操作指南,用户可以在OMRON官方网站上查阅最新的认证信息和技术文档。此外,技术支持和服务也是由制造商提供,确保用户在使用过程中能够得到及时的帮助和支持。

    常见问题与解决方案


    1. 问题:无法正确设置时间
    - 解决方案:检查时间设置旋钮是否旋转顺畅,确认所有连接和终端已正确连接。

    2. 问题:输出不正常
    - 解决方案:检查电源电压是否在额定范围内,检查负载是否合适,确认是否有故障指示灯亮起。
    3. 问题:设备无法正常启动
    - 解决方案:检查接线是否正确,确认供电电压和电流是否符合要求。

    总结和推荐


    H3Y系列固体定时器凭借其高精度、稳定性和多样的应用范围,在工业自动化领域具有显著的竞争优势。无论是对于初学者还是资深工程师,H3Y系列都是值得信赖的选择。尽管初始投入可能较高,但考虑到其长期可靠性和广泛应用能力,总体性价比非常优秀。因此,我强烈推荐H3Y系列固体定时器用于各种自动化控制系统。

H3YN-41 DC24参数

参数
长*宽*高 28mm(长度)*21.5mm(宽度)
安装方式 支架安装
零件状态 在售
包装方式 散装

H3YN-41 DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

H3YN-41 DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 H3YN-41 DC24 H3YN-41 DC24数据手册

H3YN-41 DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
