H3DK-HBL AC/DC24-48

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: 2641637
供应商: 海外现货
标准整包数: 1

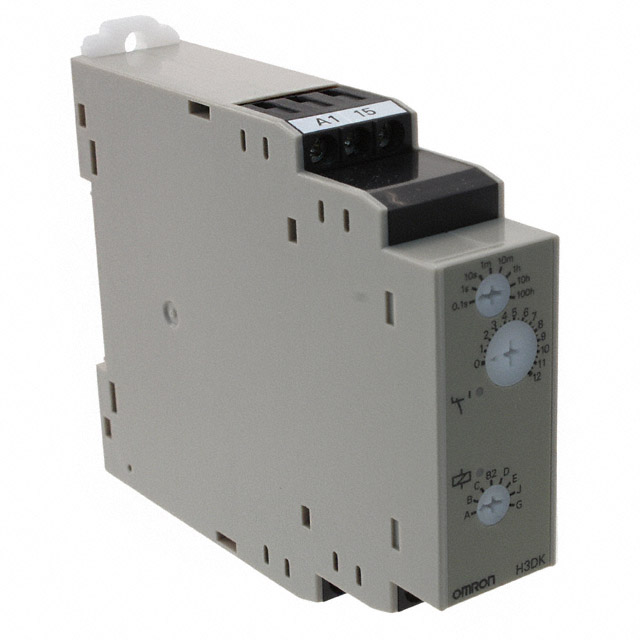

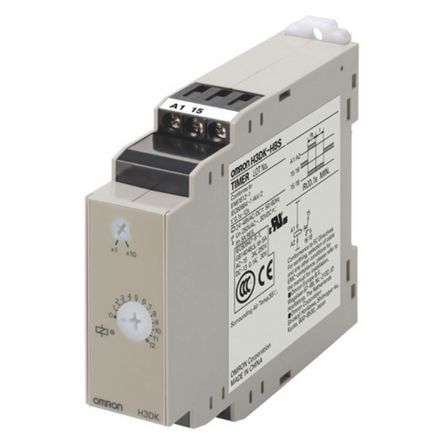

OMRON/欧姆龙 其他工具 H3DK-HBL AC/DC24-48

H3DK-HBL AC/DC24-48概述

    固态定时器H3DK产品概述

    1. 产品简介


    固态定时器H3DK系列是一款紧凑型的定时器,专为工业控制设计。该系列包括多范围、多模式定时器(H3DK-M/H3DK-S)、双定时器(H3DK-F)、断电延迟定时器(H3DK-H)和星形三角形转换定时器(H3DK-G)。它们广泛应用于重型工业、住宅、商业及轻工业环境中的自动化控制系统中,适用于各种复杂的定时需求。

    2. 技术参数


    - 电源输入:AC/DC 24至240 V,支持12 VDC供电(H3DK-H型号支持240至440 VAC供电)
    - 工作频率:50/60 Hz
    - 允许电压波动范围:交流电压波动范围为额定电压的85%到110%,直流电压波动范围为额定电压的90%到110%
    - 额定功率消耗:在240 VAC时,最大消耗为6.6 VA(H3DK-M2/-S2),在12 VDC时,最大消耗为0.9 W(H3DK-M2A/-S2A)
    - 输出控制:继电器,DPDT或SPDT,最大负载电流为5 A,最大负载电压为250 VAC(电阻负载),或30 VDC
    - 工作温度范围:-20°C至55°C,存储温度范围:-40°C至70°C
    - 湿度范围:25%至85%

    3. 产品特点和优势


    - 宽电压范围:支持广泛的交流和直流电源输入,确保在不同环境下的稳定运行
    - 高可靠性:通过UL、CSA和CCC认证,符合EN 61812-1标准,具备良好的抗电磁干扰能力
    - 多功能操作模式:提供多种操作模式选择,适用于不同的应用场景
    - 易于安装和维护:符合EN 50274标准,终端块防指套设计,方便快速安装

    4. 应用案例和使用建议


    H3DK系列定时器可广泛应用于自动控制系统、生产设备中的定时控制,例如生产线上的传送带控制、信号延时等。为了提高系统的稳定性和效率,建议在使用过程中根据具体应用场景进行适当的调试,如调整合适的延时时间,避免频繁启动和关闭电源以减少不必要的损耗。

    5. 兼容性和支持


    - 兼容性:H3DK系列定时器可以与其他标准电气组件配合使用,适用于DIN导轨安装。
    - 技术支持:提供详尽的技术手册和客户支持服务,帮助用户解决安装和使用过程中遇到的问题。

    6. 常见问题与解决方案


    - Q: 定时器不能正常启动
    - A: 检查电源电压是否在允许范围内,确认接线正确且无松动。
    - Q: 输出接触不良
    - A: 确认继电器和接线点清洁无尘,重新检查继电器设置。

    7. 总结和推荐


    固态定时器H3DK系列凭借其广泛的应用范围、稳定的性能表现和良好的用户体验,成为许多工业和商业应用场景的理想选择。无论是在稳定性要求高的生产环境中,还是在需要复杂控制逻辑的系统中,H3DK系列都能提供可靠的定时控制解决方案。因此,强烈推荐在需要高精度定时控制的应用场景中使用此系列产品。

H3DK-HBL AC/DC24-48参数

参数
长*宽*高 89.4mm(长度)*22.5mm(宽度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

H3DK-HBL AC/DC24-48厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

H3DK-HBL AC/DC24-48数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 H3DK-HBL AC/DC24-48 H3DK-HBL AC/DC24-48数据手册

H3DK-HBL AC/DC24-48封装设计

查看详情并下载
Symbol
Footprint
3D Model
