首页  >  产品百科  >  G2RG-2A4 DC12

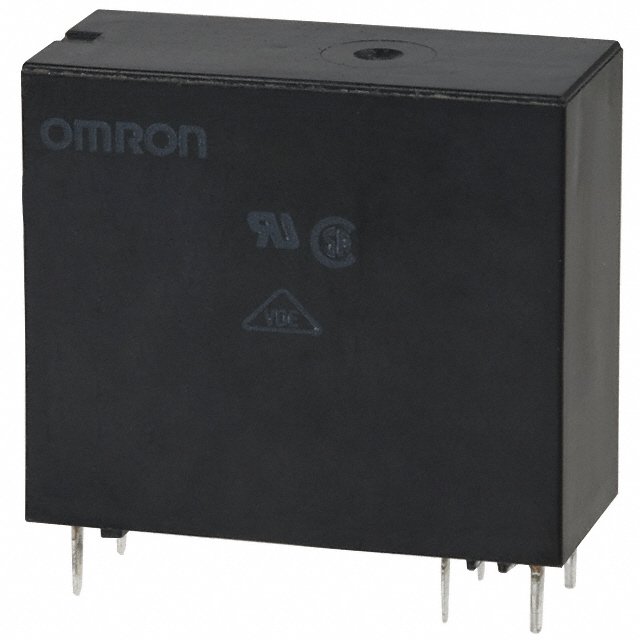

G2RG-2A4 DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装 29mm*13.5mm*25.5mm
供应商型号: 6838744P
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G2RG-2A4 DC12

G2RG-2A4 DC12概述

    # G2RG PCB Power Relay 技术手册

    1. 产品简介


    基本介绍
    G2RG 是一款高性能的 PCB 模块式功率继电器,专为需要高可靠性、长寿命和稳定性能的应用而设计。该继电器采用双极设计(DPST-NO),能够支持高达 8 A 的电流和 250 VAC 的额定负载。其独特的结构使其在不间断电源(UPS)系统中表现优异,并符合严格的欧洲标准。产品适用于多种行业,包括家用电器、办公自动化设备和工业机械等。
    主要功能
    - 高效切换:支持高达 8 A 的连续负载能力。
    - 双重保护:提供超过 10 kV 的冲击耐压和 8 mm 的绝缘距离,确保卓越的安全性能。
    - 环境适应性强:能够在宽泛的温度范围内(-40°C 至 +70°C)正常工作。

    2. 技术参数


    | 参数 | 值 |

    | 接触形式 | DPST-NO (2a) |
    | 额定电压 | 12 VDC / 24 VDC |
    | 额定电流 | 8 A |
    | 接触电阻 | ≤100 mΩ |
    | 最大允许电压 | 140% 额定值 |
    | 动作时间 | ≤15 ms |
    | 释放时间 | ≤5 ms |
    | 工作温度范围 | -40°C 至 +70°C |
    | 绝缘电阻 | ≥1,000 MΩ |
    | 耐震性能 | 10 至 55 至 10 Hz |
    | 操作冲击耐压 | 10 kV (1.2 x 50 µs)|

    3. 产品特点和优势


    - 高绝缘性能:8 mm 的绝缘间隙与 10 kV 的冲击耐压保证了高度的安全性。
    - 耐用性强:机械寿命高达 1,000,000 次操作,电气寿命达到 10,000 次。
    - 环保合规:RoHS 合规,符合现代绿色制造要求。
    - 广泛适用性:适用于全球多个国家和地区的标准认证,如 UL、CSA 和 EN/IEC。

    4. 应用案例和使用建议


    应用案例
    - 家庭电器:用于洗衣机、冰箱等家电设备的控制模块中。
    - 办公设备:打印机、扫描仪等办公设备的电路切换。
    - 工业自动化:机器人、PLC 控制系统的信号传输。
    使用建议
    - 在安装时确保周围环境干燥,避免湿气侵入影响使用寿命。
    - 定期检查接触点的状态,及时清理氧化层以维持良好的导电性能。

    5. 兼容性和支持


    兼容性
    G2RG 系列继电器设计紧凑且通用性强,可以轻松集成到各种 PCB 板上,与市场上大多数主流电子元器件兼容。
    支持服务
    OMRON 提供全面的技术支持和售后服务,包括产品选型指导、故障排查和技术培训等服务,确保客户获得最佳使用体验。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器动作迟缓 | 检查电源电压是否符合要求 |
    | 触点接触不良 | 清洁触点并重新装配 |
    | 设备无法启动 | 核对所有连接是否正确无误 |

    7. 总结和推荐


    综合评估
    G2RG PCB Power Relay 凭借其卓越的技术性能、广泛的适用性和可靠的品质,在同类产品中脱颖而出。无论是家用电器还是工业设备领域,它都展现出了强大的竞争力。
    推荐使用
    强烈推荐此款继电器给需要高性能、高可靠性的应用场合。如果您正在寻找一款能够满足严格工业标准且具备长久使用寿命的产品,那么 G2RG 将是一个理想的选择。

G2RG-2A4 DC12参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 29mm*13.5mm*25.5mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,托盘

G2RG-2A4 DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2RG-2A4 DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2RG-2A4 DC12 G2RG-2A4 DC12数据手册

G2RG-2A4 DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 61.2889
50+ ¥ 59.4088
100+ ¥ 58.4422
250+ ¥ 56.8702
库存: 0
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 0
直接购买
