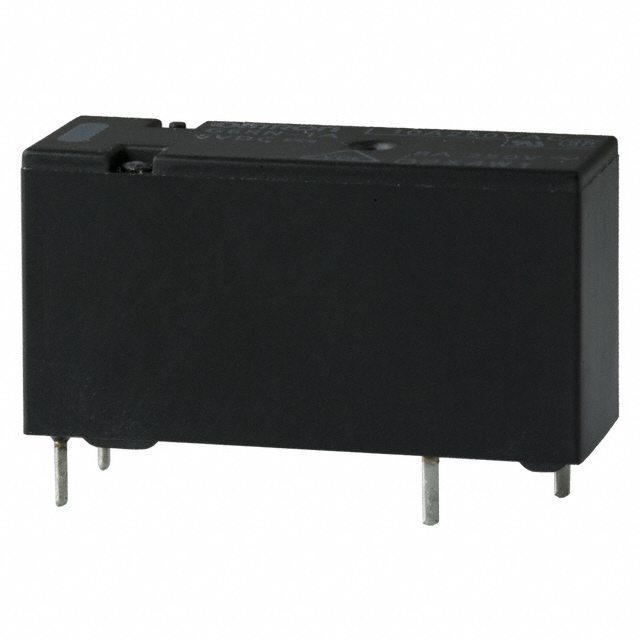

G6RN-1 DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G6RN系列, 24V 直流线圈电压, 切换电流8A, 单刀双掷
供应商型号: G6RN-1 DC24
供应商: 国内现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G6RN-1 DC24

G6RN-1 DC24概述

    G6RN PCB Power Relay 技术手册

    1. 产品简介


    G6RN PCB Power Relay 是一种微型电源继电器,专为切换8A电流而设计。此继电器适用于控制设备,具有紧凑的外形(高仅15毫米)和强大的性能。它的主要特点包括低功耗、高灵敏度和优异的绝缘性能。这些特性使得它在多种电子设备中得到广泛应用。

    2. 技术参数


    - 额定电压: 5VDC, 6VDC, 12VDC, 24VDC
    - 额定电流: 43.9mA (5VDC), 36.6mA (6VDC), 18.3mA (12VDC), 9.2mA (24VDC)
    - 额定接触电阻: ≤100mΩ
    - 操作时间: ≤15ms
    - 释放时间: ≤5ms
    - 绝缘电阻: ≥1,000MΩ
    - 耐压等级:
    - 线圈与触点之间:4,000VAC (50/60Hz, 1分钟)
    - 触点同极性之间:1,000VAC (50/60Hz, 1分钟)
    - 冲击耐受电压: 10,000V (1.2 x 50μs)
    - 绝缘距离:
    - 清理:8mm
    - 爬电:8mm
    - 振动耐受:
    - 破坏:10至55至10Hz, 幅度为0.75mm单振幅 (1.5mm双振幅)
    - 失效:10至55至10Hz, 单振幅0.75mm (1.5mm双振幅)
    - 冲击耐受:
    - 破坏:1,000m/s²
    - 失效:NO: 100m/s², NC: 50m/s²
    - 耐用性:
    - 机械:≥10,000,000次操作 (每小时36,000次)
    - 电气:≥50,000次操作 (8A @ 250VAC, 5A @ 30VDC)

    3. 产品特点和优势


    - 低轮廓高度: 高度仅为15毫米,约为Omron G2R模型的60%。
    - 高开关能力: 尽管体积小巧,但仍能承受8A @ 250VAC的电流切换。
    - 高灵敏度: 功耗仅为220mW。
    - 优异的绝缘性能: 绝缘距离为8mm,冲击耐受电压高达10kV。
    - 宽工作温度范围: 能在-40°C到85°C之间正常工作。
    - 符合标准: 符合VDE、UL、CSA和EN/TÜV认证标准。

    4. 应用案例和使用建议


    应用案例:
    - 控制设备:如工业自动化控制系统、家用电器控制板、汽车电子系统等。
    使用建议:
    - 在进行电流切换时,确保电路负载不超过额定值。
    - 安装时要避免过大的振动和冲击,以免影响其使用寿命。
    - 检查所有连接点,确保连接牢固,防止接触不良导致的故障。

    5. 兼容性和支持


    - 兼容性: 适用于各种PCB设计,具有标准的终端形状和安装孔。
    - 支持: 厂商提供详尽的技术支持和维护文档,可咨询Omron代表获取更多信息。

    6. 常见问题与解决方案


    - Q1: 开关次数不足
    - A: 检查负载是否超过额定值,更换合适的负载。
    - Q2: 接触不良
    - A: 检查接线端子是否松动或脏污,必要时清洁或重新焊接。
    - Q3: 振动引起失效
    - A: 安装时增加减震装置,确保稳定。

    7. 总结和推荐


    G6RN PCB Power Relay 是一款高性能、高可靠性的微型电源继电器。其低轮廓高度、高灵敏度、优异的绝缘性能和宽工作温度范围使其成为控制设备的理想选择。强烈推荐用于需要高可靠性、高性能的应用场合。

G6RN-1 DC24参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 28.8mm(长度)*15.3mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

G6RN-1 DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6RN-1 DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G6RN-1 DC24 G6RN-1 DC24数据手册

G6RN-1 DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ ¥ 6.2037
800+ ¥ 6.0512
1200+ ¥ 5.8986
库存: 5000
起订量: 400 增量: 1200
交货地:
最小起订量为:400
合计: ¥ 2481.48
