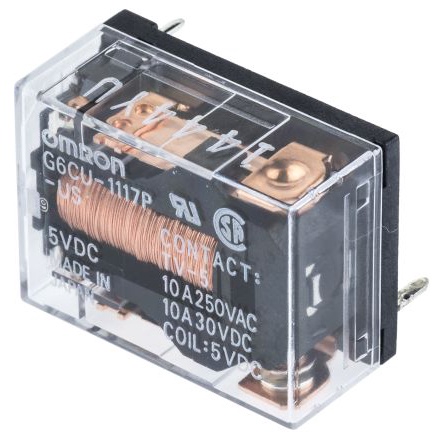

G6CU-1117P-US 5DC

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, 5V 直流线圈电压, 切换电流10A, 单极常开
供应商型号: N-G6CU-1117P-US 5DC
供应商: 云汉优选
标准整包数: 1
OMRON/欧姆龙 其他继电器 G6CU-1117P-US 5DC

G6CU-1117P-US 5DC概述

    G6C PCB Relay 技术手册

    产品简介


    G6C 系列是适用于各种电气应用的紧凑型印刷电路板(PCB)继电器。本系列提供单刀单掷(SPST-NO)和双刀单掷及单刀单掷常闭(SPST-NO + SPST-NC)两种接触形式,用于切换10安培电阻负载和8安培电感负载。这些继电器广泛应用于自动化控制、工业控制和家用电器等领域。

    技术参数


    - 外形尺寸:20 × 15 × 10 mm (L × W × H)
    - 功耗:约200 mW
    - 工作电压范围:3 VDC 至 24 VDC
    - 接触额定值:10 A 于 250 VAC 或 10 A 于 30 VDC (SPST-NO);8 A 于 250 VAC 或 8 A 于 30 VDC (SPST-NO + SPST-NC)
    - 接触材料:银合金(无镉)
    - 绝缘电阻:最小1,000 MΩ(在500 VDC下)
    - 抗冲击:破坏等级为1,000 m/s²,故障等级为100 m/s²
    - 工作温度范围:-25°C 至 70°C
    - 工作湿度范围:5% 至 85%

    产品特点和优势


    - 紧凑设计:G6C 系列继电器具有紧凑的设计,适合空间受限的应用场合。
    - 低功耗:仅需约200 mW 的功耗,有助于降低整体系统能耗。
    - 独特的动环结构:独特的动环臂结构减少了磁干扰和接触弹跳,提高了使用寿命和可靠性。
    - 多种型号可选:提供多种配置,如单稳态、单绕组闩锁和双绕组闩锁等,以适应不同应用需求。

    应用案例和使用建议


    - 应用场景:这些继电器适用于自动控制系统、工业机械、家电控制等领域。
    - 使用建议:在选择适用的型号时,应考虑所需的接触额定值和工作环境。对于需要高可靠性的应用,建议选择带有防尘保护的型号。

    兼容性和支持


    - 兼容性:G6C 系列继电器可与标准PCB安装兼容,便于集成到现有的电路板设计中。
    - 支持和维护:制造商提供详细的技术支持和售后服务,确保客户在使用过程中遇到问题能够得到及时帮助。

    常见问题与解决方案


    - Q: 继电器不工作怎么办?
    - A: 检查电源电压是否在指定范围内,确认连接线没有短路或断开。
    - Q: 接触电阻过大如何处理?
    - A: 检查接触面是否有氧化或污染,必要时进行清洁处理。
    - Q: 使用寿命不足怎么办?
    - A: 检查工作条件是否超出额定范围,如电压、电流或工作频率等。

    总结和推荐


    G6C 系列继电器凭借其紧凑的设计、低功耗和出色的可靠性,在众多电气应用中表现出色。其丰富的型号选择也使得该产品能够满足多种不同的应用需求。总体而言,我们强烈推荐这一系列的继电器用于各类需要高可靠性开关控制的应用场景。

G6CU-1117P-US 5DC参数

参数
继电器类型 -
开关功能 -
长*宽*高 20mm*10mm*15mm
安装方式 PCB安装,通孔安装

G6CU-1117P-US 5DC厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6CU-1117P-US 5DC数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G6CU-1117P-US 5DC G6CU-1117P-US 5DC数据手册

G6CU-1117P-US 5DC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 4.7806 ¥ 40.6351
60+ $ 4.4599 ¥ 37.9091
库存: 176
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1015.87
