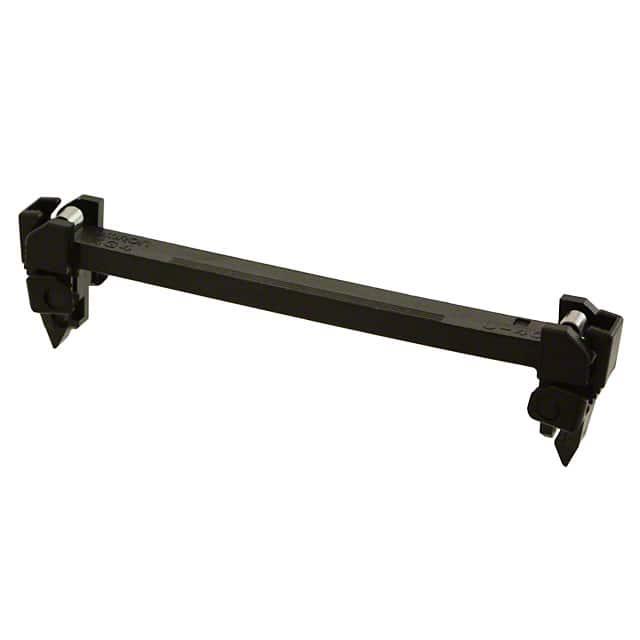

XG4U-5004

产品分类: 矩形连接器 - 配件
厂牌: OMRON/欧姆龙
产品描述: 50pin Strain Relief XG4 Series 9.5mm(高度)
供应商型号: CSJ-ST64467783
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 配件 XG4U-5004

XG4U-5004概述


    产品简介


    Flat Cable Connectors XG4 是一款主流电路板连接器,符合MIL标准,拥有改进的设计。这些连接器适用于各种应用领域,如汽车电子、工业自动化和消费电子产品。XG4系列连接器通过新的生产系统提高了可靠性,并且提供多种组合选择,以适应不同的应用场景。

    技术参数


    - 额定电流:最高可达3A(具体取决于所使用的插座)
    - 额定电压:交流250V(MIL插头)/交流300V(所有其他型号)
    - 接触电阻:最大20mΩ(20mV,100mA最大值)
    - 绝缘电阻:最小1,000 MΩ(500V DC)
    - 耐压强度:交流500V(1分钟,泄漏电流最大1mA)
    - 插入力:每接触点最大1.96N
    - 拔出力:最小0.39N(测试量规t=0.64mm)
    - 插入耐久性:50次
    - 工作温度范围:-55至105°C(低温时无结冰)

    产品特点和优势


    1. 高可靠性:新的生产系统显著提升了产品的可靠性。
    2. 空间节省:提供紧凑型盒式插头(XG4C),便于空间受限的应用。
    3. 多功能组合:可与XG-5 IDC连接器、XG8原装插头以及XG2 PCB连接器搭配使用,以满足不同需求。
    4. 锁紧机制:原装插头(XG8)和盒式插头(XG4C)均配有锁杆。
    5. 认证标准:符合MIL标准(MIL-C-83503)和UL标准(文件号E103202)。

    应用案例和使用建议


    应用案例
    1. 汽车电子:在汽车电子系统中,XG4连接器可用于传输传感器数据。
    2. 工业自动化:在工业自动化控制面板中,XG4连接器可以实现高效的数据传输和信号传输。
    使用建议
    1. 安装前检查:确保电路板已牢固固定后再进行安装。
    2. 防误操作:使用XG4Z-0004 Polarizing Key和XG4Z-0005 Coding Pin防止错误插接。
    3. 自动焊接条件:使用喷射流焊接,焊接温度250 ±5°C,连续焊接时间5 ± 1秒。

    兼容性和支持


    XG4系列连接器与其他扁平电缆连接器和设备具有良好的兼容性。产品提供详细的订购信息,并附带技术支持文档。对于特定的兼容性和维护问题,建议咨询OMRON代表。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插座未完全连接 | 确保锁杠杆在操作时不超过移动范围。 |
    | 锁杠杆损坏 | 使用手操作锁杠杆,不要使用任何工具。 |

    总结和推荐


    Flat Cable Connectors XG4是一款高可靠性的电路板连接器,具有广泛的适用性和多功能组合选项。它在空间受限的应用中表现出色,尤其是在汽车电子和工业自动化领域。考虑到其认证标准和多功能性,我们强烈推荐在需要高可靠性连接器的应用中使用XG4系列连接器。

XG4U-5004参数

参数
配件类型 Strain Relief
配套使用/相关产品 XG4 Series
针脚数 50pin
长*宽*高 9.5mm(高度)
零件状态 在售
包装方式 散装
