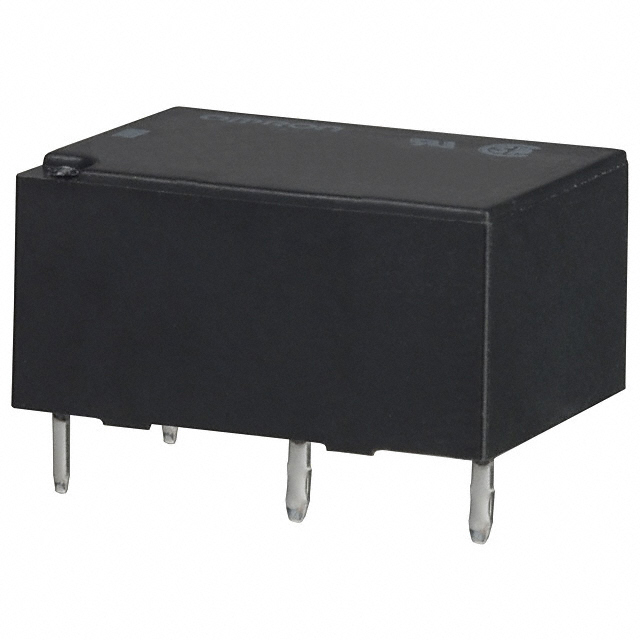

G6CU-2114P-US DC3

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装 20mm*15mm*15mm
供应商型号: CSJ-ST65803239
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G6CU-2114P-US DC3

G6CU-2114P-US DC3概述

    G6C PCB Power Relay 技术手册

    产品简介


    G6C 系列是微型高容量继电器,提供 SPST-NO(单刀单掷)和 SPST-NO + SPST-NC(单刀双掷)两种型号。这些继电器专为电源切换和满足空间节省需求的应用而设计,适用于控制设备的输出部分。G6C 继电器具有紧凑的设计(20 × 15 × 10 mm),低功耗(200 mW),并具备可超声波清洁的功能。

    技术参数


    - 触点形式:SPST-NO 和 SPST-NO + SPST-NC
    - 额定电流:
    - SPST-NO (1a):10 A (250 VAC), 10 A (30 VDC)
    - SPST-NO (1a) + SPST-NC (1b):8 A (250 VAC), 8 A (30 VDC)
    - 额定电压:3 VDC, 5 VDC, 6 VDC, 12 VDC, 24 VDC
    - 线圈电阻:45 Ω(3 VDC)
    - 最大电压:380 VAC, 125 VDC
    - 功率消耗:200 mW
    - 接触材料:银合金(无镉)
    - 封装等级:全密封型
    - 工作温度范围:-25°C 至 70°C
    - 湿度范围:5% 至 85%
    - 尺寸:20 × 15 × 10 mm(长 × 宽 × 高)

    产品特点和优势


    - 小型高容量:紧凑的设计非常适合空间受限的应用。
    - 低功耗:200 mW 的功耗降低了整体系统的能耗。
    - 耐久性强:机械操作寿命高达 5000 万次,电气操作寿命达 10 万次。
    - 环境适应性强:可在 -25°C 到 70°C 的环境下正常工作。
    - 可超声波清洁:确保在恶劣环境下也能保持良好的工作状态。

    应用案例和使用建议


    - 工业自动化:用于各种工业自动化系统中的控制设备,如机器人手臂、传送带控制系统等。
    - 智能电网:在智能电网系统中,用于电力管理和保护。
    - 医疗设备:在医疗设备中,用于控制和切换电源,保证系统的稳定运行。
    使用建议:
    - 在高湿环境中使用时,确保安装在具有良好通风的环境中。
    - 对于频繁使用的场合,建议定期进行检查和维护,以确保长期可靠运行。

    兼容性和支持


    - 兼容性:该系列继电器可通过适配器连接到标准插座,方便灵活安装。
    - 支持服务:制造商提供全面的技术支持和售后服务,确保客户能够快速解决问题。

    常见问题与解决方案


    - Q1: 在高温环境下继电器是否会失效?
    - A1: 不会。该系列继电器能够在 -25°C 至 70°C 的范围内正常工作。

    - Q2: 如何清洁继电器?
    - A2: 可以使用超声波清洗机进行清洁,适用于型号带有 U 后缀的产品。

    总结和推荐


    G6C PCB Power Relay 是一款高性能、高可靠性的继电器,特别适合在空间受限且需要高耐久性和低功耗的应用场合。其紧凑的设计、低功耗和高可靠性使其在市场上具有很强的竞争优势。强烈推荐在各类工业自动化、智能电网和医疗设备等领域使用。
    综上所述,G6C 系列继电器不仅技术参数优异,而且在实际应用中表现出色,是一款值得信赖的选择。

G6CU-2114P-US DC3参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 20mm*15mm*15mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

G6CU-2114P-US DC3厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6CU-2114P-US DC3数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G6CU-2114P-US DC3 G6CU-2114P-US DC3数据手册

G6CU-2114P-US DC3封装设计

查看详情并下载
Symbol
Footprint
3D Model
