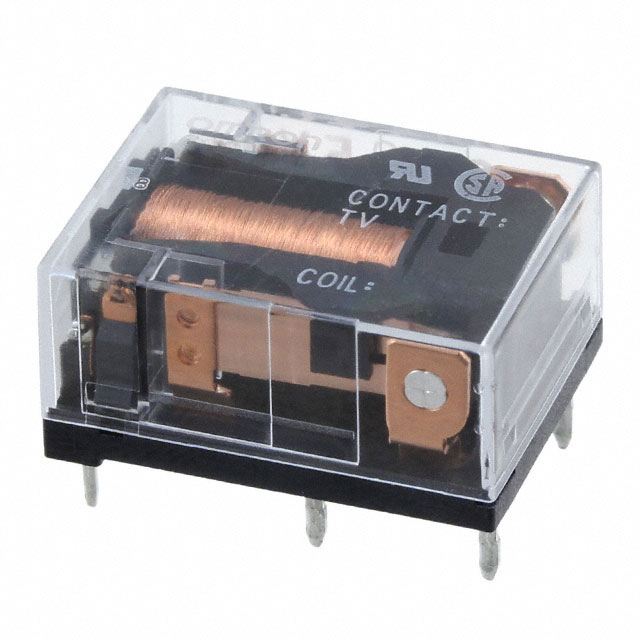

G6CU-2117P-US DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装
供应商型号: CSJ-ST65803169
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G6CU-2117P-US DC24

G6CU-2117P-US DC24概述

    G6C PCB Power Relay:产品技术手册

    1. 产品简介


    G6C系列是专为电源开关设计的小型高容量继电器,具有单极单掷常开(SPST-NO)10A和单极双掷(SPST-NO + SPST-NC)8A两种型号。其紧凑的设计(尺寸:20 x 15 x 10毫米),适用于需要节省空间的应用场合。这些继电器可广泛应用于控制设备的输出应用中。

    2. 技术参数


    | 参数项 | 规格 |

    | 触点形式 | SPST-NO 10A 和 SPST-NO + SPST-NC 8A |
    | 线圈类型 | 单绕组单稳态型,单绕组双稳态型,双绕组双稳态型 |
    | 额定电压范围 | 3 VDC 到 24 VDC |
    | 必须操作电压 | 70%至100%额定电压 |
    | 必须释放电压 | 70%至100%额定电压 |
    | 最大电压 | 160%额定电压(23℃) |
    | 功率消耗 | 200 mW(3 VDC) |
    | 绝缘电阻 | ≥1,000 MΩ(不同极性的触点之间) |
    | 抗振动能力 | 毁坏极限:10到55 Hz,振幅1.5 mm |
    | 抗冲击能力 | 毁坏极限:1,000 m/s² |
    | 质量 | 约5.6克 |

    3. 产品特点和优势


    - 小型化设计:紧凑的设计使得G6C系列特别适合于需要节省空间的应用场合。
    - 高可靠性:机械耐久性达到5000万次,电气耐久性达到100万次。
    - 低功耗:低至200 mW的功率消耗,适合节能应用。
    - 清洗兼容性:提供可以超声波清洗的型号,方便后期维护。

    4. 应用案例和使用建议


    - 控制设备输出:G6C系列广泛用于需要控制设备输出的应用,例如空调系统、电机控制等。
    - 环境适应性:由于具备宽泛的操作温度范围(-25°C到70°C),这些继电器非常适合各种环境条件下的应用。
    - 建议:在使用时,确保连接正确,特别是线圈极性的检查。对于超声波清洁的模型,注意定期清洁以保持良好的性能。

    5. 兼容性和支持


    - 兼容性:G6C系列的直插式和自紧式PCB终端使其易于安装在不同的电路板上。此外,还有专门的连接插座(如P6C-06P和P6C-08P),以便于组装。
    - 支持:制造商提供了详细的用户手册和技术支持,有助于用户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    - 问题1:无法正常启动。
    - 解决方案:确认线圈接线正确且电压处于规定的范围内。
    - 问题2:接触不良。
    - 解决方案:检查接触部分是否有污垢或磨损,必要时进行清洁或更换。

    7. 总结和推荐


    G6C系列凭借其紧凑设计、高可靠性和低功耗等优点,在众多控制设备中表现优异。尤其是在需要高效能和长时间稳定运行的应用中,G6C系列是一个值得信赖的选择。无论是用于工业控制还是消费电子产品,它都能展现出卓越的性能。因此,我们强烈推荐使用G6C系列继电器。

G6CU-2117P-US DC24参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

G6CU-2117P-US DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6CU-2117P-US DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G6CU-2117P-US DC24 G6CU-2117P-US DC24数据手册

G6CU-2117P-US DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
