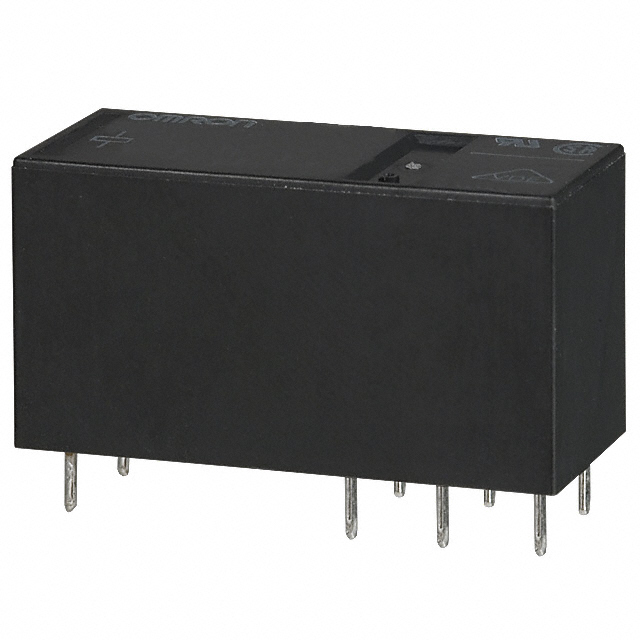

G5RL-1-E-HR DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G5RL系列, 24V 直流线圈电压, 切换电流16A, 单刀双掷
供应商型号: 419334
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G5RL-1-E-HR DC24

G5RL-1-E-HR DC24概述

    # G5RL PCB Power Relay 技术手册

    产品简介


    G5RL PCB Power Relay是一款低轮廓继电器,具有多种型号选择。它适用于各种应用领域,包括住房设备、音频-视频产品、办公自动化机器、空调和照明系统。这款继电器具备紧凑设计,低噪声和高抗干扰能力等特点,是电力控制和信号切换的理想选择。

    技术参数


    继电器线圈参数
    | 参数 | 规格 |

    | 额定电压 | 5VDC, 12VDC, 24VDC, 48VDC |
    | 额定电流 | 106mA(5VDC),44.2mA(12VDC),22.1mA(24VDC) |
    | 线圈电阻 | 47.2Ω(5VDC),272Ω(12VDC),1086Ω(24VDC) |
    | 必须操作电压 | 最大额定电压为24VDC(110%) |
    | 必须释放电压 | 最小额定电压为5VDC(70%最大,10%最小) |
    接触器参数
    | 参数 | 规格 |

    | 额定电流 | 12A(250VAC),16A(250VAC,24VDC) |
    | 最大切换电压 | 250VAC,24VDC |
    | 最大切换电流 | 12A(NO),16A(NO),5A(NC) |
    | 接触形式 | SPST-NO(1a),SPDT(1c) |
    | 负载能力 | 250VAC,24VDC |
    | 工作温度范围 | -40°C至85°C(无凝露或结冰) |
    | 绝缘距离 | 清晰度:8mm,爬电距离:8mm |
    绝缘和耐用性
    | 参数 | 规格 |

    | 绝缘电阻 | 1,000 MΩ最小值 |
    | 耐压绝缘 | 线圈到接点:6,000 VAC,50/60 Hz,持续1分钟;同极接点间:1,000 VAC,50/60 Hz,持续1分钟 |
    | 脉冲耐压 | 线圈到接点:10 kV(1.2×50μs) |
    | 耐振动性 | 破坏性振动:10至55至10 Hz,0.75 mm单振幅(1.5 mm双振幅) |
    | 耐冲击性 | 破坏性冲击:1,000 m/s²,功能性冲击:100 m/s² |
    | 机械耐久性 | 至少1,000,000次操作(每小时18,000次) |
    | 电气耐久性 | 至少100,000次操作(每小时1,800次) |

    产品特点和优势


    1. 低轮廓设计:仅15.7毫米高度,适合空间受限的应用。
    2. 静音特性:噪音水平比标准型号低10至20分贝,特别适用于需要安静运行的应用。
    3. 高负载能力:可承受高达100A的浪涌电流,适用于大功率应用。
    4. 安全认证:符合UL、CSA和VDE标准,确保使用安全性。

    应用案例和使用建议


    应用案例
    - 家用电器:如空调、照明系统。
    - 工业自动化:用于办公自动化机器和其他需要信号切换的设备。
    使用建议
    1. 在使用带有直流线圈的继电器时,务必连接二极管以防止浪涌电压。
    2. 设计电路时,应使用高容量型号的两个终端,避免只使用一个终端而导致性能不达标。
    3. 在室外或潜在化学污染环境中使用时,需咨询OMRON销售代表确认产品适用性并采取必要的安全措施。

    兼容性和支持


    G5RL系列继电器适用于广泛的电源输入和电气特性,且提供多种安装选项。建议在复杂或关键应用中咨询OMRON技术支持团队以获得专业指导和支持。

    常见问题与解决方案


    常见问题
    1. 如何正确连接线圈?
    2. 在哪些情况下不适合使用G5RL继电器?
    解决方案
    1. 连接线圈时,务必连接一个二极管来吸收浪涌电压。
    2. 不适用于汽车、航空系统等需要极高可靠性的设备。如果不确定是否适用,请咨询OMRON销售代表。

    总结和推荐


    G5RL PCB Power Relay凭借其低轮廓设计、静音特性、高负载能力和严格的安全认证,非常适合各类电力控制和信号切换应用。虽然在特定条件下可能存在限制,但通过合理的使用和配置,该产品依然表现出色。强烈推荐在需要高性能和高可靠性的场合使用。
    免责声明:此文档仅作为参考,具体使用前请详细阅读技术手册并咨询专业意见。

G5RL-1-E-HR DC24参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 29mm*12.7mm*15.7mm
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装
