J7KNA-AR-22 230

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: Omron 接触器, 4极, 触点10 A
供应商型号: 653-J7KNA-AR-22230
供应商: Mouser
标准整包数: 1

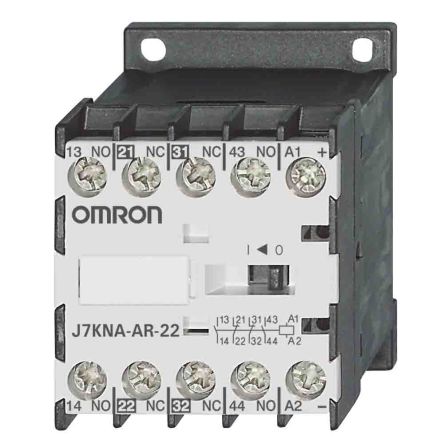

OMRON/欧姆龙 其他工具 J7KNA-AR-22 230

J7KNA-AR-22 230概述

    Mini Contactor Relays 4-pole J7KNA-AR 技术手册解析



    1. 产品简介



    Mini Contactor Relays 4-pole J7KNA-AR 是一款高可靠性的小型接触器继电器,适用于交流和直流操作。它提供 4 极版本,并具有镜像触点、螺钉固定和卡轨安装(35 mm DIN 导轨)等功能。这些接触器适合用于电子设备,符合 DIN 19240 标准,并且具有防指触保护(BGV A2)。主要应用领域包括工业控制、配电系统及自动化设备。


    2. 技术参数



    - 型号和标准:
    - 型号编号: J7KNA-AR-XX
    - 标准认证: UL NKCR, IEC 947-5-1, VDE 0660, EN 60947-5-1

    - 基本规格:
    - 额定电流: 10A (Ith)
    - 适用电压范围:
    - 交流:24V, 230V, 400V, 415V, 550V (50/60Hz)
    - 直流:24V, 48V, 60V, 110V, 125V, 24V带二极管, 48V带二极管, 110V带二极管, 125V带二极管
    - 额定操作电流:
    - 交流 220-240V:3A
    - 交流 380-415V:2A
    - 交流 440V:1.6A
    - 交流 500V:1.2A
    - 交流 660-690V:0.6A
    - 直流 60V:2A
    - 直流 110V:0.4A
    - 直流 220V:0.1A

    - 工作环境:
    - 操作温度范围: -40°C 到 +60°C(+90°C 时热定电流降至 Ie/AC15)
    - 存储温度范围: -40°C 到 +90°C
    - 防护等级: 防指触(BGV A2)

    - 电气特性:
    - 密封功耗: 1.2W(交流),2.5W(直流)
    - 操作范围: 控制电压的 0.85 - 1.1 倍


    3. 产品特点和优势



    - 可靠性高: 具有抗短路电流(1kA)的能力,并允许的最大熔丝尺寸为 20A。
    - 多功能: 提供不同配置的辅助触点,包括 2-极和 4-极的附加辅助触点。
    - 安装简便: 支持螺钉固定和卡轨安装,方便安装和拆卸。
    - 环保设计: 符合严格的绝缘标准(690V),适用于各种恶劣环境。
    - 适用广泛: 适用于各种工业控制系统和自动化设备,特别是需要高可靠性的应用场合。


    4. 应用案例和使用建议



    - 应用场景:
    - 用于低压配电系统中作为开关和保护装置。
    - 在电子设备中作为控制继电器,用于控制电机和其他负载。

    - 使用建议:
    - 在安装过程中确保正确连接所有电缆,避免错误连接导致的损坏。
    - 在选择继电器时,根据实际工作电压和电流进行合理选型,避免过载。
    - 定期检查并维护设备,确保接触器始终处于良好的工作状态。


    5. 兼容性和支持



    - 兼容性:
    - 与常见的工业控制设备和系统兼容,易于集成到现有系统中。
    - 支持和服务:
    - 厂商提供详细的技术文档和支持服务,帮助用户解决问题。


    6. 常见问题与解决方案



    - Q1: 继电器在使用过程中频繁跳闸。
    - A1: 检查负载电流是否超出额定值,确认接线无误。
    - Q2: 无法正确吸合。
    - A2: 确认供电电压是否在正常范围内,检查是否有外部干扰。


    7. 总结和推荐



    Mini Contactor Relays 4-pole J7KNA-AR 在设计和功能上都表现出色,具备高可靠性、多功能性和易用性,适合在多种工业和商业环境中使用。推荐用户根据具体需求选择合适的型号,并严格按照制造商的指南进行安装和维护。

J7KNA-AR-22 230参数

参数
安装方式 DIN导轨安装
应用等级 工业级

J7KNA-AR-22 230厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

J7KNA-AR-22 230数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 J7KNA-AR-22 230 J7KNA-AR-22 230数据手册

J7KNA-AR-22 230封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 75.966 ¥ 641.9127
10+ $ 65.1456 ¥ 550.4803
25+ $ 60.081 ¥ 507.6845
50+ $ 57.687 ¥ 487.4552
100+ $ 55.3875 ¥ 468.0244
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
