首页  >  产品百科  >  G5Q-1A4-EL2-HA-DC12

G5Q-1A4-EL2-HA-DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装 20mm*10mm*15.5mm
供应商型号: G5Q-1A4-EL2-HA-DC12
供应商: Master
标准整包数: 25

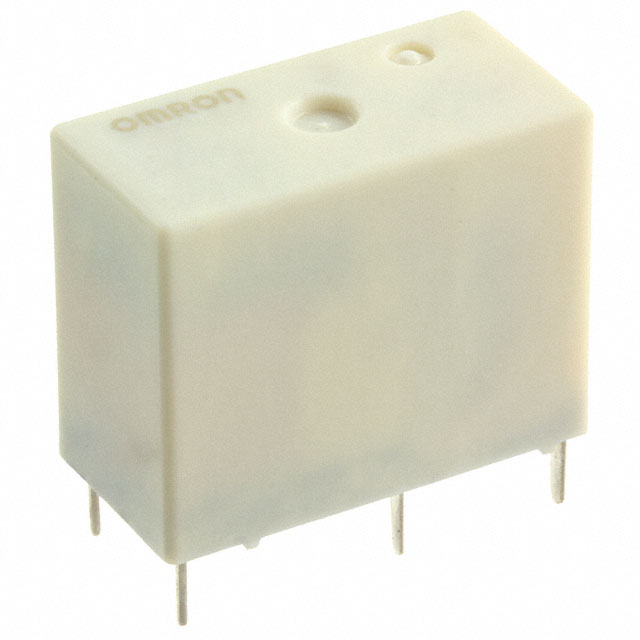

OMRON/欧姆龙 其他继电器 G5Q-1A4-EL2-HA-DC12

G5Q-1A4-EL2-HA-DC12概述


    产品简介


    本产品是一款单稳态继电器,适用于各种工业自动化设备及控制系统的开关电路。它具有出色的电气性能和机械稳定性,能够适应多种工作环境。继电器的主要功能是用于控制电路的开闭,实现电信号的切换,广泛应用于通信设备、家电、工业控制等多个领域。

    技术参数


    - 分类:单稳态继电器
    - 型号:G5Q-1502019A
    - 操作电压:请参阅表1
    - 额定负载:
    - 电容负载:AC 250V 突入40A / 100μs 刹车 1A
    - 电感负载:AC- V - A
    - 直流负载:DC- V - A
    - 额定电流:10A
    - 接触材料:银合金
    - 保护结构:全密封型
    - 认证标准:
    - UL 文件号:E41515
    - CSA 文件号:LR31928
    - VDE 认证号:40009467
    - CQC 认证号:CQC08002028095
    - 额定工作电压:参见表1
    - 接触电阻:≤100 mΩ
    - 操作时间:≤10ms
    - 复位时间:≤5ms
    - 绝缘电阻:
    - 线圈与触点之间:≥1000 MΩ
    - 不连续电流携带触点之间:≥MΩ
    - 同极触点之间:≥1000 MΩ
    - 耐电压:
    - 线圈与触点之间:AC 4000V
    - 异极触点之间:AC- V
    - 同极触点之间:AC 1000V
    - 温度上升:
    - 线圈:≤35℃
    - 触点:≤65℃
    - 机械耐用性:振动频率为10-55-10Hz,每个方向振动2小时,无异常
    - 误动作耐振动性:单振幅0.75mm,每个方向振动1个周期,接点不打开
    - 冲击耐久性:承受1000m/s冲击,每个方向3次,无异常
    - 温度适应性:
    - 耐热:85±2℃,保持16小时后无异常
    - 耐寒:-55±3℃,保持72小时后无异常
    - 耐湿性:相对湿度90%-95%,48小时后无异常,绝缘电阻≥5MΩ
    - 焊锡耐热性:260±5℃,浸泡10±1秒,后无异常
    - 寿命:
    - 机械耐久性:≥1000万次
    - 电气耐久性:≥100000次

    产品特点和优势


    该单稳态继电器具有以下显著特点和优势:
    - 高可靠性:经过多项严格的性能测试,确保在工业环境中长期稳定运行。
    - 低功耗:操作电压范围广,能耗低,减少能源消耗。
    - 高隔离度:绝缘电阻高达1000MΩ,有效防止信号干扰。
    - 长寿命:机械和电气耐久性分别达到1000万次和100000次,大大延长使用寿命。
    - 环保材料:采用银合金作为接触材料,具有良好的导电性和耐腐蚀性。

    应用案例和使用建议


    该继电器适用于多种应用场景,例如工业控制设备、家用电器、通信设备等。具体使用时,需要考虑如下几点建议:
    - 正确选择操作电压:根据负载特性,选择合适的操作电压,以保证继电器的可靠运行。
    - 安装位置:尽量避免高温、潮湿和有腐蚀性气体的环境,确保设备运行稳定。
    - 连接方式:确保接线正确,避免短路和过载。
    - 电源稳定性:由于继电器对电源波动敏感,应选择稳定的电源供电系统。

    兼容性和支持


    本产品具有较高的通用性,适用于多种电子控制系统。制造商提供了详尽的技术文档和支持服务,如技术支持热线、在线客服等,以帮助用户解决使用过程中的各种问题。

    常见问题与解决方案


    1. 问题:操作电压不匹配。
    - 解决办法:检查并调整到正确的操作电压。
    2. 问题:接触电阻偏大。
    - 解决办法:清洁接触面,确保无尘和氧化层。
    3. 问题:机械耐久性不足。
    - 解决办法:加强安装环境的防护措施,避免频繁震动和冲击。

    总结和推荐


    综上所述,这款单稳态继电器凭借其出色的性能和稳定的工作表现,非常适合作为工业控制设备的配套部件。我们强烈推荐此产品给需要高可靠性的工业客户。无论是在严苛的工作条件下还是在要求较高的控制精度中,都能满足用户的需求。在采购和使用过程中,建议用户严格按照厂家提供的指导手册进行操作和维护,以充分发挥其最佳性能。

G5Q-1A4-EL2-HA-DC12参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 20mm*10mm*15.5mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

G5Q-1A4-EL2-HA-DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5Q-1A4-EL2-HA-DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G5Q-1A4-EL2-HA-DC12 G5Q-1A4-EL2-HA-DC12数据手册

G5Q-1A4-EL2-HA-DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.1845 ¥ 11.036
250+ $ 1.0758 ¥ 9.8396
500+ $ 1.0333 ¥ 9.1858
1000+ $ 0.9667 ¥ 8.837
2500+ $ 0.9379 ¥ 8.4484
5000+ $ 0.9242 ¥ 8.3249
7500+ $ 0.9105 ¥ 8.2014
10000+ $ 0.9105 ¥ 8.2014
库存: 999
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 275.9
