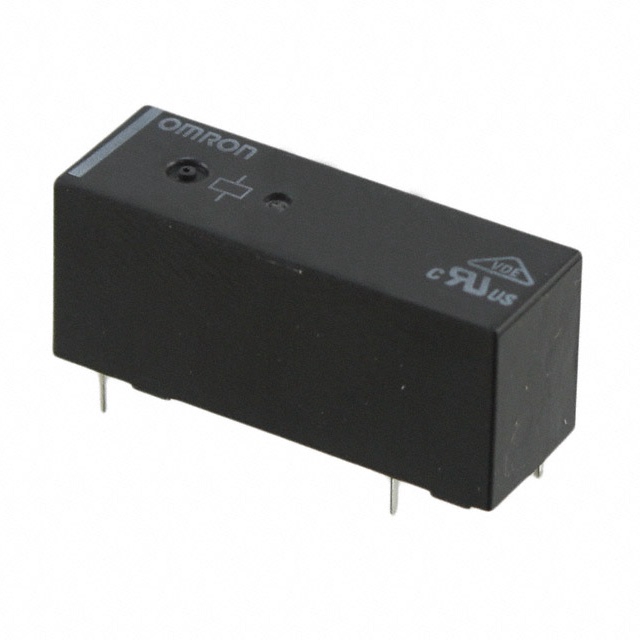

G6RL-1A-ASI-DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 欧姆龙 功率继电器, G6RL系列, 12V 直流线圈电压, 切换电流10A, 单极常开
供应商型号: 39-G6RL-1A-ASIDC12-ND
供应商: Digi-Key
标准整包数: 1
OMRON/欧姆龙 其他继电器 G6RL-1A-ASI-DC12

G6RL-1A-ASI-DC12概述

    G6RL PCB Power Relay 技术手册

    1. 产品简介


    G6RL PCB Power Relay 是一款低轮廓设计(高度仅为12.3毫米)的电源继电器,适用于高电流负载的应用场景。它的最大切换容量为10安培,非常适合用于各种工业控制和自动化系统。产品具有多种型号,支持不同电压和接触形式,广泛应用于锅炉、可编程逻辑控制器(PLC)、输入输出端口、计时器和温度控制器等领域。

    2. 技术参数


    - 低轮廓设计: 高度为12.3毫米。
    - 最大切换容量: 2,500 VA (常开)。
    - 绝缘强度: 5 kV。
    - 间隙和爬电距离: 10毫米。
    - 抗冲击模型: 最大抗冲击力可达250 m/s²。
    - 特殊负载型号: 适用于P1负载(2 x 200瓦灯泡并联至点火变压器)。
    技术规格表:
    | 额定电压(VDC) | 额定电流(mA) | 线圈电阻(Ω) | 必须动作电压(V) | 必须释放电压(V) | 最大电压(V) | 功耗(mW) |
    ||
    | 3 | 73.3 | 40 | 10% min. | 70% max. | 150 | 220 |
    | 5 | 44.0 | 113 | 10% min. | 70% max. | 240 | 240 |
    | 6 | 36.7 | 163 | 10% min. | 70% max. | 240 | 240 |
    | 12 | 18.3 | 654 | 10% min. | 70% max. | 240 | 240 |
    | 24 | 9.2 | 2618 | 10% min. | 70% max. | 240 | 240 |
    | 48 | 5.0 | 9600 | 10% min. | 70% max. | 240 | 240 |

    3. 产品特点和优势


    - 低轮廓设计: 使安装更方便,节省空间。
    - 高可靠性: 最大切换容量为10安培,适合处理高负载。
    - 抗冲击和振动: 拥有出色的抗冲击和振动能力,适合恶劣环境。
    - 多种型号选择: 支持不同的额定电压和负载需求,满足不同应用场景。

    4. 应用案例和使用建议


    - 锅炉: 在锅炉控制系统中使用,能够稳定地进行温度调节。
    - PLCs: 可以作为信号传输的开关,增强系统的可靠性和稳定性。
    - 定时器: 用于定时开关电路,确保精确的时间控制。
    使用建议:
    - 在实际应用中,要确认设备的功能和安全后再使用产品。
    - 咨询OMRON销售代表以确保产品在规定的额定范围内使用,并采取必要的安全措施。

    5. 兼容性和支持


    - 认证标准: 该产品已通过多项国际认证标准,如UL/C-UL、EN/IEC、VDE等。
    - 技术支持: 厂商提供全方位的技术支持和维护服务,确保用户能够正确使用和维护产品。

    6. 常见问题与解决方案


    - 问题: 无法启动或关闭。
    - 解决方案: 检查供电电压是否符合要求,并确保接触良好。
    - 问题: 接触不良。
    - 解决方案: 清理接触面,确保无污物。

    7. 总结和推荐


    综述: G6RL PCB Power Relay 是一款高度可靠的继电器产品,具备出色的抗冲击和振动能力,适用于多种工业控制和自动化系统。它在高负载环境下表现出色,且有多项认证保障其安全性和可靠性。
    推荐: 强烈推荐在需要高负载切换能力和卓越可靠性的应用场景中使用G6RL PCB Power Relay。

G6RL-1A-ASI-DC12参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 28.5mm*10mm*12.3mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

G6RL-1A-ASI-DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6RL-1A-ASI-DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G6RL-1A-ASI-DC12 G6RL-1A-ASI-DC12数据手册

G6RL-1A-ASI-DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
