G9EA1BDC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 底座安装,螺纹安装 73mm(长度)*67.2mm(高度)
供应商型号:
供应商:
标准整包数: 0

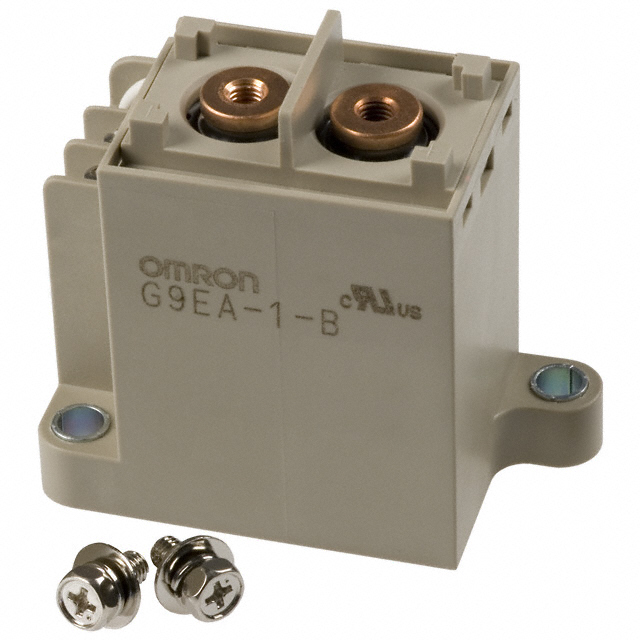

OMRON/欧姆龙 其他继电器 G9EA1BDC12

G9EA1BDC12概述

    G9EA-1 DC Power Relays (60-A, 100-A Models)

    产品简介


    G9EA-1系列直流电源继电器是专为高电压、高电流负载的切换而设计的产品。该系列继电器具备紧凑尺寸(73 x 36 x 67.2 mm),适用于在400V 60A DC负载下进行切换操作。最大可断开600A/300VDC的负载电流。这些特性使其在工业控制、自动化系统和电力分配等领域有着广泛的应用。

    技术参数


    - 额定电压: 12VDC、24VDC、48VDC、60VDC、100VDC
    - 额定电流: 417 mA(12VDC)、208 mA(24VDC)、102 mA(48VDC)、86.2 mA(60VDC)、53.6 mA(100VDC)
    - 接触电阻: 30 mΩ(典型值:0.6 mΩ)
    - 断开容量: 600 A at 300 VDC
    - 额定负载: 60 A at 400 VDC(G9EA-1-B型号),100 A at 120 VDC
    - 最大断开电流: 600 A at 300 VDC(连续中断)
    - 绝缘电阻: ≥1,000 MΩ
    - 抗振动性: 10到55到10 Hz,加速度范围2.94至88.9 m/s²
    - 抗冲击性: 最大冲击力490 m/s²
    - 重量: 约310克

    产品特点和优势


    1. 紧凑型设计: 尺寸仅为73 x 36 x 67.2 mm,适合狭小空间安装。
    2. 高可靠性: 气体注射密封结构,无需预留电弧空间,保证了安全性。
    3. 多功能性: 支持多种接线端子配置(螺纹端子或引线输出),提高了灵活性。
    4. 环境适应性强: 工作温度范围宽(-40至70°C),湿度范围广(5%至85%RH)。

    应用案例和使用建议


    - 应用案例: 在电力传输系统中作为开关组件,用于控制风能和太阳能系统的输出。由于其出色的耐压和耐流能力,它也可以应用于电动汽车充电站。
    - 使用建议: 在安装前,确保环境符合规定的温度和湿度范围。为了延长使用寿命,避免频繁超载操作。

    兼容性和支持


    - 兼容性: 该产品支持螺纹端子和引线输出两种终端连接方式。此外,还提供用于工业应用的终端盖和DIN导轨适配器。
    - 技术支持: 厂商提供详细的安装指南和技术支持服务,以确保产品的正确安装和使用。

    常见问题与解决方案


    1. 问题: 继电器无法正常操作。
    - 解决方案: 检查输入电压是否符合规格要求,并确保连接线正确无误。
    2. 问题: 接触电阻异常高。
    - 解决方案: 清洁接点表面,检查是否有腐蚀或氧化现象。

    总结和推荐


    综上所述,G9EA-1系列直流电源继电器具有强大的额定电流处理能力和优良的环境适应性。其紧凑的设计和高可靠性使其成为许多工业应用的理想选择。因此,我们强烈推荐这款产品给需要高可靠性和强电能力的项目。

G9EA1BDC12参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 73mm(长度)*67.2mm(高度)
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 盒装,散装

G9EA1BDC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G9EA1BDC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G9EA1BDC12 G9EA1BDC12数据手册
