XF3M(1)-3015-1B-R100

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: Omron 1mm间距30p FPC插头 FPC连接器, XF3M系列, 电缆安装
供应商型号: J-OMRO-0112583
供应商: Chip1stop
标准整包数: 1

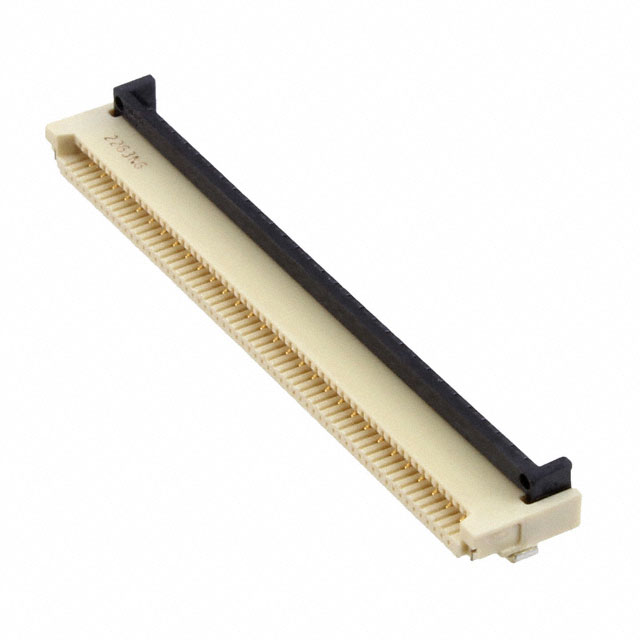

OMRON/欧姆龙 FFC/FPC连接器 XF3M(1)-3015-1B-R100

XF3M(1)-3015-1B-R100概述

    XF3M Rotary Backlock Connector 技术手册

    产品简介


    XF3M Rotary Backlock Connector 是一种专为柔性印刷电路板(FPC)/柔性扁平电缆(FFC)设计的高精度连接器。该连接器提供两种不同的间距(0.5毫米和1.0毫米),并具有双面接触和上侧接触两种型号。通过独特的旋转锁定机制,XF3M 可以实现 FPC/FFC 的轻松插入,并确保可靠的连接。这些连接器广泛应用于各类消费电子产品、医疗设备和工业控制系统等领域。

    技术参数


    - 额定电流: 0.5 A AC/DC
    - 额定电压: 50 V AC/DC
    - 接触电阻: ≤50 mΩ (最大值)
    - 绝缘电阻: ≥100 MΩ (最小值,250 V DC测试)
    - 介电强度: 250 V AC,持续1分钟 (泄漏电流≤1 mA)
    - 插拔耐久性:
    - 镀金接触件: ≥20次
    - 镀锡接触件: ≥10次
    - 工作温度范围: -30°C 至 85°C (无凝结和冰冻)
    - FPC/FFC适用厚度: 0.3 mm
    - 符合标准:
    - RoHS 兼容
    - 卤素自由 (Br ≤ 900 ppm, Cl ≤ 900 ppm, Br+Cl ≤ 1,500 ppm)

    产品特点和优势


    1. 旋转锁定机制: 通过旋转动作锁定连接,确保 FPC/FFC 插入时的准确性和稳定性。
    2. 双重保护: 采用双面接触或上侧接触的设计,增加连接的可靠性。
    3. 灵活选择: 支持镀金或镀锡接触件,满足不同应用需求。
    4. 耐用性强: 达到较高的插拔次数,确保长期使用的稳定性。
    5. 环境友好: 符合环保要求,适合各种绿色应用项目。

    应用案例和使用建议


    XF3M 适用于多种设备,如智能手机、平板电脑、智能手表和医疗监测设备。例如,在一款新型智能手机中,XF3M 连接器被用于内部天线模块和主板之间的连接,提高了信号传输的稳定性和可靠性。
    使用建议:
    - 在安装过程中,请确保 FPC/FFC 线缆插入到位,并旋转至锁定位置,以确保良好的连接效果。
    - 在高振动环境下使用时,可考虑添加额外的固定措施以增强稳定性。
    - 定期检查连接器的工作状态,如有磨损或损坏应及时更换,避免影响系统正常运行。

    兼容性和支持


    XF3M 连接器可以与多种品牌和类型的 FPC/FFC 线缆配合使用。OmrOn 提供全面的技术支持和售后服务,包括详细的安装指南和技术文档。如有任何疑问或需要进一步帮助,请联系 Omron 代表。

    常见问题与解决方案


    - 问题: FPC/FFC 线缆插入困难。
    - 解决方案: 确保线缆厚度在 0.3 mm 内,调整旋钮角度,轻轻推动线缆直至锁定。

    - 问题: 连接器频繁断开。
    - 解决方案: 检查旋钮是否完全锁定,必要时重新旋紧。

    - 问题: 接触电阻过高。
    - 解决方案: 更换新的镀金接触件,确保接触面清洁无氧化。

    总结和推荐


    XF3M Rotary Backlock Connector 凭借其优良的设计和高性能,成为众多电子产品制造商的理想选择。无论是 FPC/FFC 连接的稳定性、耐用性还是环保特性,XF3M 都表现出色。因此,强烈推荐在各类消费电子产品和工业控制系统中使用此连接器,以确保最佳的系统性能和用户体验。
    如果您对 XF3M 连接器有任何疑问或需要更多信息,请随时联系我们。

XF3M(1)-3015-1B-R100参数

参数
额定电流 500mA
板上高度 -
针脚数 -
外壳颜色 -
间距 1mm
连接器/触头类型 -
扁平柔性类型 -
端接 焊盘
触头镀层 -
安装方式 贴片安装
包装方式 散装

XF3M(1)-3015-1B-R100厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF3M(1)-3015-1B-R100数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF3M(1)-3015-1B-R100 XF3M(1)-3015-1B-R100数据手册

XF3M(1)-3015-1B-R100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9461 ¥ 7.9941
10+ $ 0.8715 ¥ 7.3642
50+ $ 0.8558 ¥ 7.2311
库存: 54
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.99
