XP3A-5866-0770D-T/S

产品分类:
厂牌: OMRON/欧姆龙
产品描述: Conn Test Probe PIN ST 1 Port
供应商型号: N-XP3A-5866-0770D-T/S
供应商: 云汉优选
标准整包数: 1

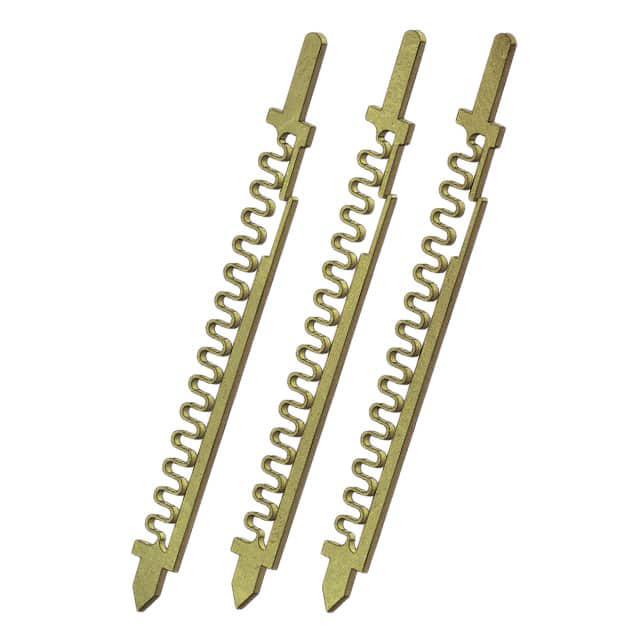

OMRON/欧姆龙  XP3A-5866-0770D-T/S

XP3A-5866-0770D-T/S概述

    # Electroformed Probe Pins XP3A 技术手册

    产品简介


    基本介绍
    XP3A 是一款电沉积探针针脚(Electroformed Probe Pin),专为高可靠性设计。与传统探针相比,XP3A 的单件结构使其更加稳定,同时通过分离弹簧与触点,实现了更高的耐用性和更稳定的接触电阻。该产品特别适用于需要高精度和小型化设计的应用场景,例如电子测试设备、通信设备和半导体测试仪等。
    主要功能
    - 单件结构:探针由单一部件构成,减少组装复杂性。
    - 扁平结构:有助于减小引脚间距,实现更紧凑的设计。
    - 高稳定性与耐用性:通过分离弹簧和触点机制,确保长期使用的可靠性。
    - 灵活定位:采用扁平设计,可以以任意角度安装。
    应用领域
    - 电子测试设备
    - 通信设备
    - 半导体测试仪器
    - 高频电路连接
    - 自动化测试系统

    技术参数


    | 参数名称 | 规格说明 |

    | 型号 | XP3A-@@@@-@@@@D-R/S, XP3A-@@@@-@@@@D-S/S 等 |
    | 电流承载能力 | 0.25 A |
    | 接触电阻 | ≤100 mΩ |
    | 接触力 | ≥15 g |
    | 工作温度范围 | -25°C 至 +85°C |
    | 材料与表面处理 | 镍合金/金镀层 |
    | 引脚厚度 | 0.06 mm 至 0.08 mm |
    | 引脚长度 | 2.95 mm 至 7.15 mm |
    标准规格列表
    | 型号 | 引脚间距(Pitch) | 推荐负载 | 推荐行程 | 总长 | 弹簧长度 | 引脚宽度 |
    ||
    | XP3A-3846-0642D-R/S | 0.38 mm | 15 g | 0.3 mm | 4.15 mm | 3.2 mm | 0.38 mm |
    | XP3A-4654-0750D-R/S | 0.46 mm | 15 g | 0.3 mm | 4.95 mm | 4.0 mm | 0.46 mm |

    产品特点和优势


    特点
    1. 多功能集成:将传统探针的四个部件集成为一件,简化设计并降低成本。
    2. 高性能接触:分离式弹簧设计显著提高接触的稳定性与耐用性。
    3. 柔性设计:扁平结构允许引脚以任意角度安装,便于在狭小空间内灵活布置。
    4. 尺寸紧凑:相较于圆形探针,引脚间距显著缩小,适合高密度布线需求。
    优势
    - 高可靠性:经过严格的环境适应性测试,能够在极端条件下保持稳定性能。
    - 易用性:单件结构易于装配,减少人工成本和组装时间。
    - 长寿命:通过改进的接触机制延长使用寿命,降低维护频率。
    - 市场竞争力:适用于对性能要求极高的高端市场,如5G通信设备和先进半导体测试仪。

    应用案例和使用建议


    典型应用场景
    - 半导体晶圆测试:XP3A 探针用于晶圆测试设备中,确保对高密度电路板的精确测试。
    - 高速通信接口:在光纤通信模块中,XP3A 提供高精度连接,保证信号传输的稳定性和低损耗。
    - 自动化设备:作为自动化测试系统的一部分,XP3A 提供稳定的接触力和可靠的连接。
    使用建议
    1. 正确安装:确保安装孔尺寸符合推荐值(±0.01 mm),避免因过大的公差导致接触不良。
    2. 避免过载:严格遵守推荐行程,避免超过设计的最大行程限制。
    3. 环境控制:在湿度高或存在腐蚀性气体的环境中,建议采取防护措施。

    兼容性和支持


    兼容性
    XP3A 探针支持多种安装孔配置(圆形孔或长方形孔),确保与现有设备的无缝兼容。此外,该产品可通过调整参数定制以满足特定客户需求。
    支持与维护
    - 请联系当地 OMRON 代表获取产品交付时间和技术支持。
    - 产品享受一年质保,具体条款详见用户协议。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触电阻异常高 | 检查接触面是否有污垢或氧化物,清洁后重新安装。 |
    | 引脚弯曲或损坏 | 确保安装时轴向施加载荷,避免侧向力。 |
    | 使用寿命短 | 检查是否超出了推荐行程或负载范围,优化使用条件。|

    总结和推荐


    综合评估
    XP3A 探针以其高精度、高可靠性、优异的耐用性和灵活的设计赢得了广泛好评。其单件结构和扁平设计显著降低了系统复杂度,同时提升了测试效率。对于需要高精度连接的场景,如半导体测试、通信设备和自动化设备,XP3A 是理想的选择。
    推荐结论
    强烈推荐 XP3A 探针用于对连接性能要求较高的场合。凭借其卓越的性能和稳定性,该产品能够有效提升系统的整体表现,并为客户带来显著的成本节约和维护便利。
    最终推荐指数:★★★★★

XP3A-5866-0770D-T/S参数

参数
长*宽*高 7.15mm(长度)*580μm(高度)
安装方式 通孔安装
零件状态 停产
包装方式 散装

XP3A-5866-0770D-T/S厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XP3A-5866-0770D-T/S数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 OMRON/欧姆龙 XP3A-5866-0770D-T/S XP3A-5866-0770D-T/S数据手册

XP3A-5866-0770D-T/S封装设计

查看详情并下载
Symbol
Footprint
3D Model
