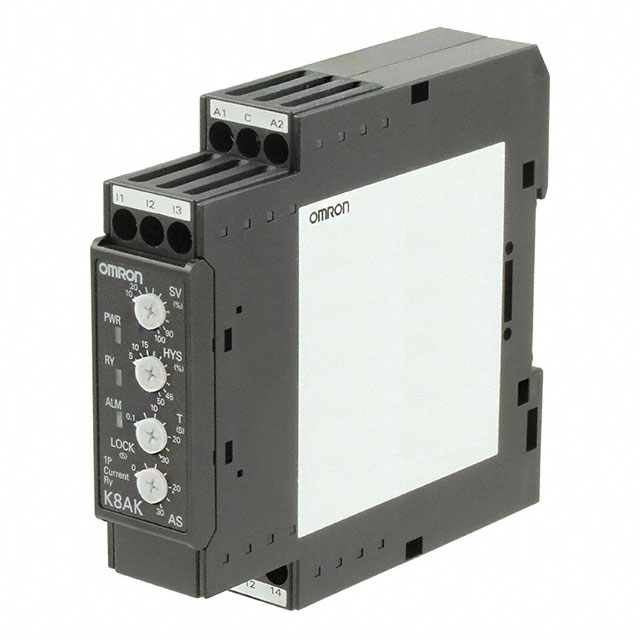

K8AK-AS3 24 VAC/DC

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: Omron 控制继电器, K8AK-AS 系列, 用于电流监测, 单刀双掷, DIN 导轨安装
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 其他工具 K8AK-AS3 24 VAC/DC

K8AK-AS3 24 VAC/DC概述


    产品简介


    单相电流继电器(型号:K8AK-AS)是专门为工业设施和设备的电流监测而设计的。它能够监控过电流和欠电流,并且可以与市场上现有的电流互感器(CT)配合使用。该继电器具备手动重置和自动重置功能,还具有启动锁定时间和操作时间可独立设置的特点。它拥有一个SPDT输出继电器,能够在250VAC下承载最大5A的电阻负载,并且可以根据需求切换为常开或常闭状态。此外,通过LED指示灯可以监测输出状态,输入端与电源之间实现了隔离。

    技术参数


    | 参数 | 描述 |

    | 输入范围 | 2到20mA AC/DC、10到100mA AC/DC、50到500mA AC/DC |
    | 供电电压 | 24VAC/DC、100到240VAC |
    | 输出继电器 | 5A at 250VAC (电阻负载) |
    | 过载能力 | 120%的最大输入,1秒达到150% |
    | 工作温度 | -20到60°C (无冷凝或结冰) |
    | 存储温度 | -25到65°C (无冷凝或结冰) |
    | 操作频率范围 | 50/60Hz ±5Hz |
    | 绝缘电阻 | 20MΩ最小(外部终端和外壳之间、电源端子和输入端子之间、电源端子和输出端子之间、输入端子和输出端子之间) |
    | 耐压强度 | 2000VAC一分钟(外部终端和外壳之间、电源端子和输入端子之间、电源端子和输出端子之间、输入端子和输出端子之间) |

    产品特点和优势


    单相电流继电器K8AK-AS的独特功能和优势如下:
    1. 广泛适用性:适用于多种工业设施和设备的电流监测。
    2. 双模式重置:提供手动重置和自动重置功能,方便不同的使用场景。
    3. 多功能设置:允许用户单独设置启动锁定时间和操作时间,提高灵活性。
    4. 多场景适应性:可与市场上现有的电流互感器结合使用,适用于不同类型的负载。
    5. 可靠的保护机制:具备LED指示灯监控输出状态,确保系统安全运行。
    6. 隔离设计:输入端与电源隔离,提高系统的抗干扰能力。

    应用案例和使用建议


    应用案例:
    1. 电机过载检测:可以用于监控电机的过载情况,例如对于一个额定电流为5A的电机,可以通过适当的配置来检测其启动电流。
    2. 电力设备保护:可以应用于电力设备的电流监测,防止因过电流导致的设备损坏。
    使用建议:
    1. 合理选择电流互感器:如果使用市场上现有的电流互感器,请确保不超过其额定容量。
    2. 注意启动电流:对于包含大启动电流的电机或其他负载,在设置时需要考虑启动电流的影响。
    3. 定期检查和维护:定期检查LED指示灯的状态,确保系统正常运行。

    兼容性和支持


    兼容性:
    - 与OMRON K8AC-CT200L电流互感器(CT)兼容。
    - 可以与市面上现有的电流互感器配合使用。
    支持和服务:
    - 厂商提供详尽的技术手册和使用指南。
    - 在官方网站上提供最新的安全标准认证信息。

    常见问题与解决方案


    1. 问:是否可以直接输入电流,无需电流互感器?
    答:不可以。K8AK-AS3必须与OMRON K8AC-CT200L电流互感器结合使用。
    2. 问:如何处理启动电流较大的负载?
    答:对于含有较大启动电流的负载(如电机),需要调整设定值,确保继电器在启动期间不会误动作。
    3. 问:在何种条件下可能导致继电器失效?
    答:在超过继电器额定电流的情况下长时间运行可能导致继电器失效。

    总结和推荐


    综上所述,单相电流继电器K8AK-AS是一款功能强大、灵活可靠的电流监测设备,特别适合于工业设施和设备的电流监测。其具备广泛的适用性、双模式重置功能和良好的抗干扰能力,能够有效保护各种设备免受过电流和欠电流的影响。同时,其简便的安装方式和详细的技术支持文档使其成为广泛应用的理想选择。因此,我强烈推荐这款产品。

K8AK-AS3 24 VAC/DC参数

参数
长*宽*高 100mm*22.5mm*90mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

K8AK-AS3 24 VAC/DC厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

K8AK-AS3 24 VAC/DC数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 K8AK-AS3 24 VAC/DC K8AK-AS3 24 VAC/DC数据手册

K8AK-AS3 24 VAC/DC封装设计

查看详情并下载
Symbol
Footprint
3D Model
