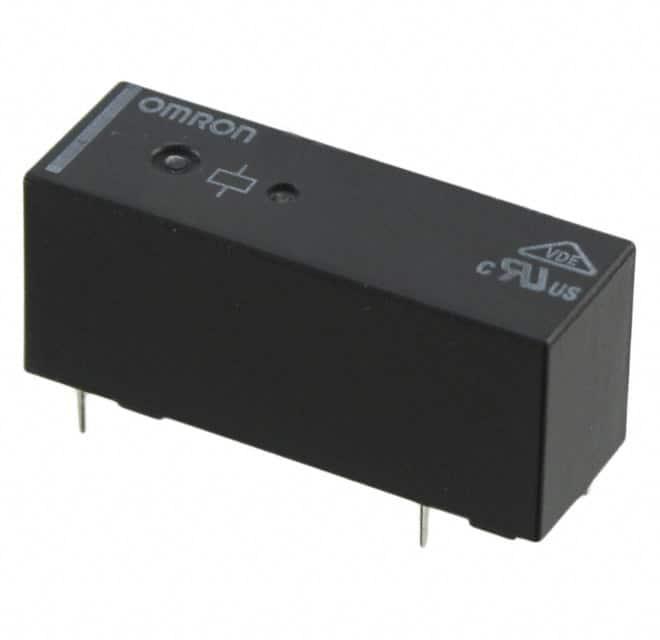

G6RL-1A4-ASI DC3

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装
供应商型号: 3776250
供应商: 海外现货
标准整包数: 1

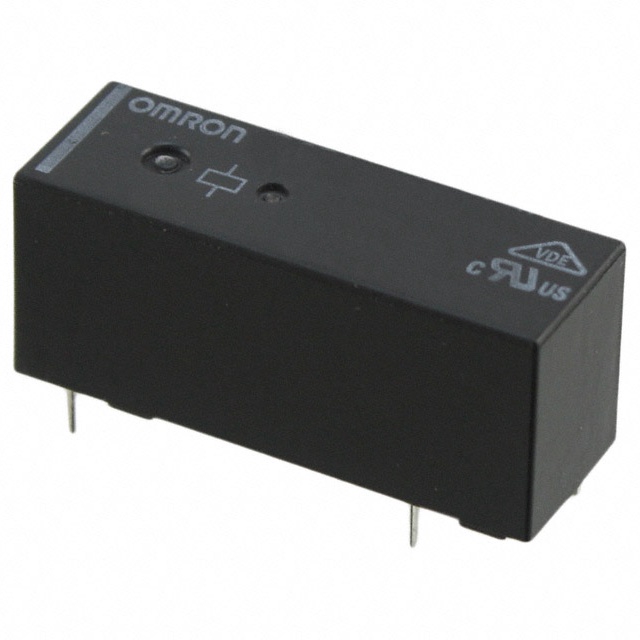

OMRON/欧姆龙 其他继电器 G6RL-1A4-ASI DC3

G6RL-1A4-ASI DC3概述

    G6RL PCB Power Relay

    产品简介


    G6RL系列是一款低轮廓式(12.3毫米高度)功率继电器,其最大切换容量可达10安培。这些继电器特别适用于锅炉、可编程逻辑控制器(PLCs)、输入输出端口、定时器和温度控制器等应用场景。它们具备高稳定性和多种型号选择,适用于广泛的工业环境。

    技术参数


    - 外形尺寸: 低轮廓,12.3毫米高度。
    - 最大切换能力: 2,500 VA(常开)。
    - 绝缘强度: 5 kV。
    - 间隙和爬电距离: 10毫米。
    - 额定电压: 3 VDC, 5 VDC, 6 VDC, 12 VDC, 24 VDC, 48 VDC。
    - 线圈电阻: 40Ω (3VDC), 113Ω (5VDC), 163Ω (6VDC), 654Ω (12VDC), 2618Ω (24VDC), 9600Ω (48VDC)。
    - 电源功耗: 220 mW (3VDC), 100 mW (5VDC), 163 mW (6VDC), 654 mW (12VDC), 2618 mW (24VDC), 9600 mW (48VDC)。
    - 必须操作电压: 70% 最大额定电压 (3VDC),150% 最小额定电压 (48VDC)。
    - 绝缘电阻: 最小1,000 MΩ。
    - 耐振动: 10 Hz到55 Hz范围内,10 mm单振幅 (双振幅)。
    - 耐冲击: 1,000 m/s²。
    - 工作温度范围: -40°C 至 85°C。
    - 重量: 约7.8克。

    产品特点和优势


    - 低轮廓设计: 仅为12.3毫米高度,节省空间,适合紧凑型电路板设计。
    - 高切换容量: 最大2,500 VA(常开),适用于高负载应用。
    - 高稳定性: 模型具备高冲击抵抗能力(250 m/s²),确保在极端环境下也能可靠运行。
    - 环保材料: 无镉触点材料,符合RoHS标准。
    - 多功能型号: 支持多种接线方式(SPST-NO 和 SPDT),适应不同应用场景需求。

    应用案例和使用建议


    - 锅炉控制: 在锅炉控制应用中,G6RL可以实现开关加热元件的自动化控制。
    - PLCs系统: 可作为PLC系统的中间继电器,连接外部传感器和执行器。
    - I/O端口: 作为I/O端口,用于信号的转换和扩展。
    - 定时器和温度控制器: 用于定时器和温度控制器中,实现精确的定时和温度控制。
    使用建议:
    - 在安装时,请确认所有接线正确,并避免过载。
    - 使用前请参考相关手册,确保安全使用。
    - 请定期检查设备,确保其正常运行。

    兼容性和支持


    G6RL系列继电器符合多种国际标准,如UL/C-UL、EN/IEC、VDE认证。这保证了其在全球范围内的广泛应用。OMRON公司提供了详尽的技术支持和售后服务,包括产品咨询、故障排查等。

    常见问题与解决方案


    - 问题1: 设备无法启动。
    - 解决方案: 检查电源电压是否正确,线圈电阻是否符合要求。
    - 问题2: 设备过热。
    - 解决方案: 检查是否超过额定电流,确保良好的散热条件。
    - 问题3: 接触不良。
    - 解决方案: 清理触点,确保接触良好。

    总结和推荐


    G6RL系列继电器凭借其低轮廓设计、高切换容量和高稳定性,在多种工业应用场景中表现出色。其广泛的应用案例和多种型号选择使其在市场上具有强大的竞争力。强烈推荐在需要高可靠性、紧凑设计和高效能的工业控制系统中使用。

G6RL-1A4-ASI DC3参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

G6RL-1A4-ASI DC3厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6RL-1A4-ASI DC3数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G6RL-1A4-ASI DC3 G6RL-1A4-ASI DC3数据手册

G6RL-1A4-ASI DC3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 32.8446
5+ ¥ 31.5814
10+ ¥ 31.5814
20+ ¥ 28.2969
50+ ¥ 28.2969
库存: 69
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 32.84
