G5Q1A4EUDC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装 20.3mm*10.3mm*16.2mm
供应商型号:
供应商:
标准整包数: 0

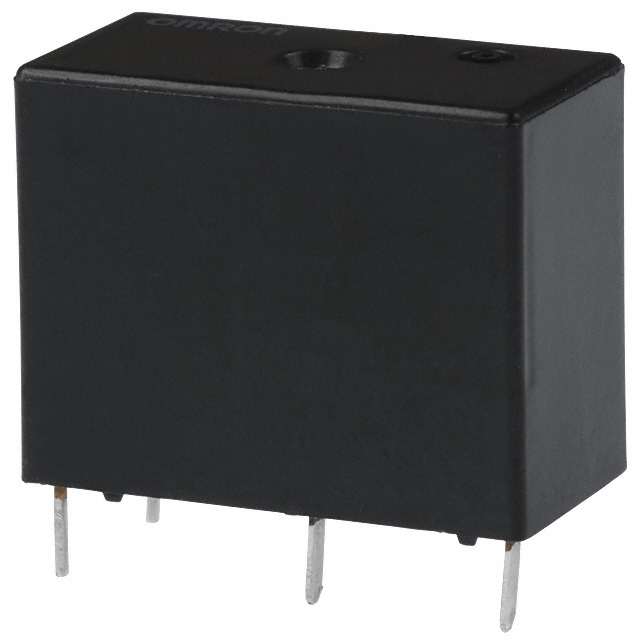

OMRON/欧姆龙 其他继电器 G5Q1A4EUDC12

G5Q1A4EUDC12概述

    G5Q PCB Power Relay 技术手册解析

    1. 产品简介


    G5Q PCB Power Relay 是一款紧凑型单极功率继电器,具有出色的开关性能,适用于各种负载。它小巧却拥有高达8kV的冲击耐压能力(线圈与触点之间)。其低功耗特性(单极常开:200mW,双极:400mW)使其非常适合控制设备的输出应用。此继电器通过Class F绝缘系统(UL1446)认证,符合IEC/EN 60335-1标准。

    2. 技术参数


    | 参数名称 | 值 |

    | 极数 | 单极(1-pole) |
    | 触点形式 | 单极常开(SPST-NO),双极(SPDT) |
    | 防护等级 | 线圈与触点间防护(Flux protection),密封型(Sealed) |
    | 额定电压 | 5VDC, 9VDC, 12VDC, 24VDC |
    | 额定电流 | 单极常开:10A @ 125VAC,双极:80mA @ 5VDC |
    | 功率消耗 | 单极常开:约200mW @ 5VDC,双极:约400mW @ 5VDC |
    | 操作电压范围 | 75%最大额定电压到5%最小额定电压 |
    | 冲击耐压 | 8kV(1.2 x 50μs) |
    | 绝缘电阻 | 最小1,000MΩ |
    | 开关寿命 | 机械操作:10,000,000次;电气操作:高达25,000次 |

    3. 产品特点和优势


    - 紧凑设计:小尺寸,适合紧凑空间安装。
    - 高可靠性:具备出色的开关性能和较高的冲击耐压能力,适合各种恶劣环境下的应用。
    - 低功耗:显著降低了运行成本。
    - 多种型号选择:提供不同额定电压和电流的选择,以适应不同的应用场景。
    - 安全性:通过UL、CSA和IEC等多项国际标准认证,确保安全可靠。

    4. 应用案例和使用建议


    应用案例:G5Q PCB Power Relay 适用于家用电器(例如冰箱、洗衣机)、工业控制设备以及自动化控制系统中的输出应用。它可用于切换电阻性负载,如加热元件、风扇等。
    使用建议:
    - 在进行连接时,务必遵循手册中的接线图,确保正确无误。
    - 考虑到其高电流承载能力,建议在安装前确认所有电气参数。
    - 安装时应注意保持适当的冷却环境,以防止过热。

    5. 兼容性和支持


    - 兼容性:G5Q PCB Power Relay 与其他标准接口兼容,易于集成到现有的电路设计中。
    - 支持:制造商提供详尽的技术支持文档,并可联系当地销售代表获取更多帮助。

    6. 常见问题与解决方案


    1. 问题:接通电压不稳定。
    - 解决方案:确保输入电压在规定范围内(75%最大额定电压到5%最小额定电压)。
    2. 问题:继电器无法正常释放。
    - 解决方案:检查是否满足规定的最大释放电压要求。
    3. 问题:机械操作失效。
    - 解决方案:确保在设计和安装过程中遵守机械操作寿命的要求。

    7. 总结和推荐


    总结:G5Q PCB Power Relay 具备卓越的性能和广泛的适用性,适合各种高要求的应用场景。它的紧凑设计和高可靠性使其在市场上具有较强的竞争力。
    推荐:强烈推荐给需要高性能、高可靠性的电源控制应用场合,特别是对于家用电器和其他工业控制系统。

G5Q1A4EUDC12参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 20.3mm*10.3mm*16.2mm
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

G5Q1A4EUDC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5Q1A4EUDC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G5Q1A4EUDC12 G5Q1A4EUDC12数据手册

G5Q1A4EUDC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
