G5RL-1A4-E-TV8DC5

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 其他继电器 G5RL-1A4-E-TV8DC5

G5RL-1A4-E-TV8DC5概述


    产品简介

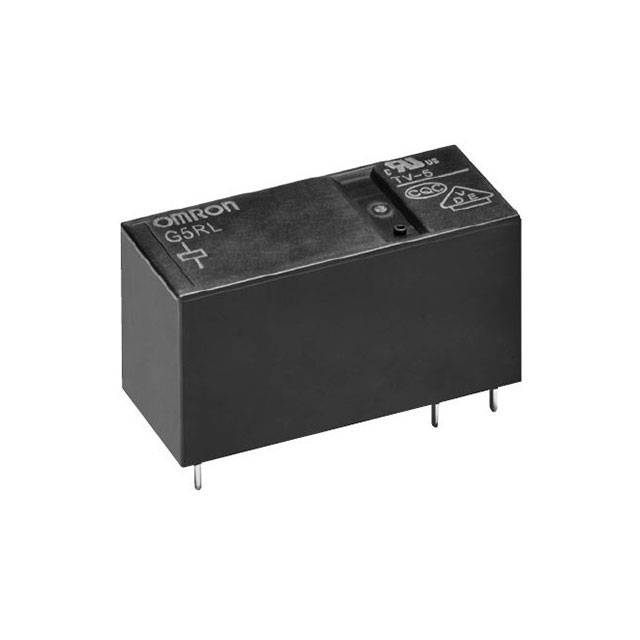

    G5RL PCB Power Relay 是一款紧凑型且多功能的继电器,主要用于电源开关控制和信号转换。其主要功能包括低噪声、高瞬态电流承受能力以及多样的额定电压选择。该继电器适用于多种应用场合,如家电设备(包括空调、照明)、办公自动化设备以及视听产品等。

    技术参数


    - 外形尺寸:高度为15.7毫米(最大值)。
    - 耐压能力:冲击耐压可达10 kV。
    - 额定电流:最高可达16 A。
    - 额定电压:直流5 VDC至48 VDC,交流24 VAC至240 VAC。
    - 操作温度范围:-40°C 至 85°C。
    - 绝缘电阻:最小值为1,000 MΩ。
    - 振动和冲击测试:振动测试为10到55 Hz,冲击测试为1,000 m/s²。

    产品特点和优势


    - 低噪声设计:相比标准系列的G5RL继电器,噪声减少约10至20 dB。
    - 高瞬态电流承受能力:某些型号可承受高达100 A的瞬态电流。
    - 高可靠性:机械耐久性高达10,000,000次操作,电气耐久性可达50,000次操作。
    - 环保材料:符合RoHS标准,确保无铅无害。

    应用案例和使用建议


    应用案例:此继电器广泛应用于空调、照明系统及办公室自动化设备中。在这些应用中,它能有效地进行电源切换和信号转换。
    使用建议:
    1. 当使用高容量模型时,需连接两个端子以满足性能要求。
    2. 在安装过程中,使用浪涌吸收二极管保护线圈。
    3. 避免在线圈通电后降低电压或使用脉冲波驱动。

    兼容性和支持


    G5RL系列继电器与其他OMRON的电子元件具有良好的兼容性。厂商提供详细的技术支持和维修服务,确保客户能够在使用过程中获得及时的帮助。

    常见问题与解决方案


    1. 问题:继电器发出较大噪音。
    - 解决方案:检查是否使用了低噪声型号(G5RL-1A-LN),并确保正确安装和接线。

    2. 问题:无法达到额定电流。
    - 解决方案:确认接线正确,且所使用的电压和电流在规定的范围内。

    总结和推荐


    G5RL PCB Power Relay凭借其低噪声、高瞬态电流承受能力和高可靠性等特点,在多个应用领域表现优异。它特别适合用于需要高效电源控制的场景。鉴于其广泛的应用范围和出色的性能,强烈推荐在相关项目中采用这款继电器。

G5RL-1A4-E-TV8DC5参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 通孔安装
零件状态 在售
包装方式 盒装,托盘

G5RL-1A4-E-TV8DC5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5RL-1A4-E-TV8DC5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G5RL-1A4-E-TV8DC5 G5RL-1A4-E-TV8DC5数据手册
