首页  >  产品百科  >  G7L-2A-TUB-J-CB-DC24

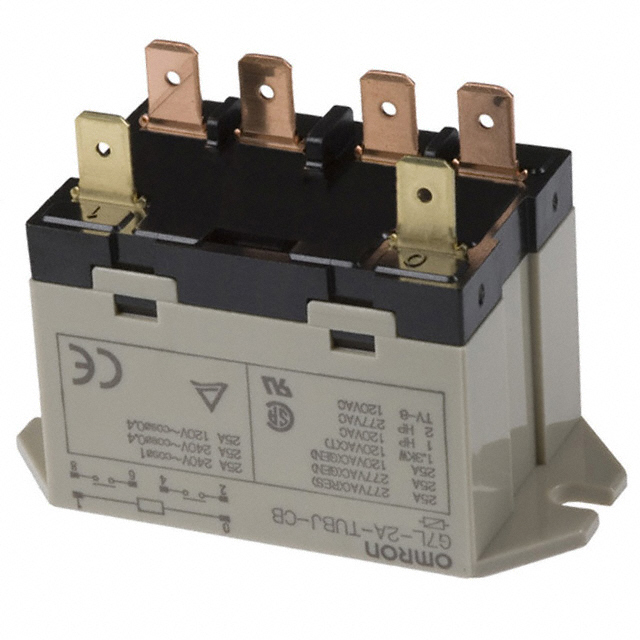

G7L-2A-TUB-J-CB-DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 底座安装 52.5mm*33.5mm*53mm
供应商型号: G7L-2A-TUB-J-CB-DC24
供应商: Master
标准整包数: 20
OMRON/欧姆龙 其他继电器 G7L-2A-TUB-J-CB-DC24

G7L-2A-TUB-J-CB-DC24概述

    G7L Power Relay 技术手册

    1. 产品简介


    G7L Power Relay 是一款高性能的继电器,具有高容量和高耐压的特点,尤其适用于出现短暂电压下降的情况。这款继电器广泛应用于各类工业和商业设备中,如空调压缩机控制、电源工具控制器、热水器控制器以及复印机和传真机中的照明和电机驱动系统。

    2. 技术参数


    - 额定电压范围: 6VDC 到 240VAC
    - 最大切换功率:
    - G7L-1A-T (单极): 最大25A
    - G7L-2A-T (双极): 最大20A
    - 接触电阻: 最大50mΩ
    - 操作时间: 最大30ms
    - 释放时间: 最大30ms
    - 绝缘电阻: 最小1,000 MΩ
    - 耐电强度:
    - 线圈和触点之间: 4,000 VAC
    - 同极触点之间: 2,000 VAC
    - 异极触点之间: 10,000 VAC
    - 振动和冲击:
    - 毁坏极限: 10至55Hz频率下10mm单振幅
    - 故障极限: 10至55Hz频率下0.75mm单振幅
    - 冲击强度:
    - 毁坏极限: 1,000m/s²
    - 故障极限: 100m/s²
    - 使用寿命:
    - 机械寿命: 至少1,000,000次
    - 电气寿命: 至少100,000次(在额定负载下)

    3. 产品特点和优势


    G7L Power Relay 的独特之处在于它能够处理高达50%的额定电压下降而不会发生接触颤动。它的紧凑设计和多种终端选项使其适用于各种不同的安装需求。此外,其采用阻燃材料制成的所有绝缘材料符合UL94V-0标准,确保了产品的安全性和可靠性。

    4. 应用案例和使用建议


    G7L Power Relay 在许多应用场景中表现出色,例如:
    - 空调压缩机控制
    - 功率工具控制器
    - 电力热水器控制器
    - 洗衣机控制器
    - 复印机和传真机的电机驱动和电源切换
    - 微波炉中的磁控管控制
    使用建议:由于G7L Power Relay 具有高容量和高耐压的特点,建议在选择合适的应用时考虑其额定电压范围和切换功率,以确保长期可靠运行。

    5. 兼容性和支持


    G7L Power Relay 可以通过不同的方式安装,包括使用E夹具、适配器、前连接插座等。这些配件需要单独订购。此外,该产品获得了UL、CSA、TUV和IEC950认证,提供了良好的兼容性和广泛的适用范围。

    6. 常见问题与解决方案


    - 问题1: 继电器在使用过程中发生接触颤动。
    - 解决方案: 检查电路中的电压波动,确保在额定电压范围内稳定运行。
    - 问题2: 接触电阻过高。
    - 解决方案: 定期清洁触点,并检查是否有氧化或其他污染导致接触不良。
    - 问题3: 震动或冲击引起故障。
    - 解决方案: 使用专用夹具固定继电器,并确保安装稳固。

    7. 总结和推荐


    G7L Power Relay 是一款高性能的继电器,以其高容量、高耐压、低接触电阻和广泛的兼容性脱颖而出。其在多种应用场合中的卓越表现使其成为市场上一个强有力的竞争者。推荐使用此继电器来确保关键电路的可靠性和稳定性。

G7L-2A-TUB-J-CB-DC24参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 52.5mm*33.5mm*53mm
安装方式 底座安装
零件状态 在售
包装方式 散装

G7L-2A-TUB-J-CB-DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7L-2A-TUB-J-CB-DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7L-2A-TUB-J-CB-DC24 G7L-2A-TUB-J-CB-DC24数据手册

G7L-2A-TUB-J-CB-DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
