首页  >  产品百科  >  G9TAK1ATWDC12

G9TAK1ATWDC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 焊接安装,自由悬挂 38.6mm*18mm*33.5mm
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 其他继电器 G9TAK1ATWDC12

G9TAK1ATWDC12概述

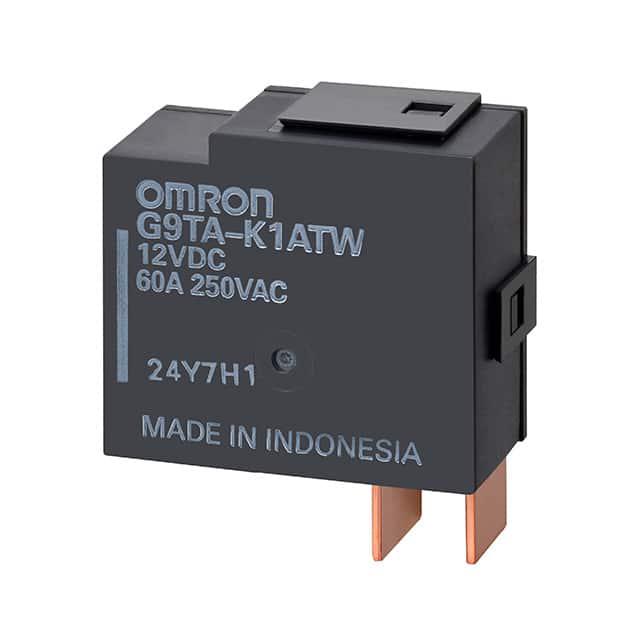

    G9TA AC Power Latching Relay

    1. 产品简介


    G9TA是一款高功率磁保持继电器,适用于60A的大功率开关应用。其主要特点是紧凑尺寸、高磁保持力和低接触电阻。这种继电器特别适合用于智能电表、照明控制、光伏逆变器和电动汽车充电器等应用场景。

    2. 技术参数


    以下是G9TA的主要技术参数和技术规格:
    - 型号: G9TA-U1ATH, G9TA-K1ATH, G9TA-U1ATW, G9TA-K1ATW
    - 额定电压: DC12V
    - 最大切换电压: 250VAC
    - 最大切换电流: 60A
    - 触点形式: SPST-NO(单极常开)
    - 触点材料: 银合金
    - 额定电流: 60A
    - 接触电阻: 最大2mΩ
    - 吸合时间: 最大30ms (单绕组) / 最大20ms (双绕组)
    - 复位时间: 最大30ms (单绕组) / 最大20ms (双绕组)
    - 绝缘电阻: 最小1,000MΩ
    - 耐压强度:
    - 线圈与触点之间: 4,000VAC, 1分钟
    - 同极触点之间: 1,500VAC, 1分钟
    - 冲击与振动: 能承受高达1000m/s²的冲击,振动频率范围为10至150Hz时,振幅为0.075mm。

    3. 产品特点和优势


    - 高磁保持力: 提供抗震动能力。
    - 低接触电阻: 减少接触发热,提高可靠性。
    - 紧凑尺寸: 占用空间小,适合在有限的空间内安装。
    - 高耐用性: 机械寿命可达100,000次操作,电气寿命可达5,000次操作。

    4. 应用案例和使用建议


    - 智能电表: G9TA可应用于智能电表系统,实现精确的电力控制。
    - 照明控制: 在智能照明系统中,G9TA可用于精确控制灯具的开关。
    - 光伏逆变器: G9TA可用于光伏系统的能量管理和转换。
    - 电动汽车充电器: 通过G9TA,可以确保电动汽车充电过程的安全和稳定。
    使用建议:
    - 确保正确连接线圈的极性。
    - 避免长时间通电(超过1,000ms)。
    - 在高湿度、高温或有害气体环境下使用时要谨慎,以避免损坏。

    5. 兼容性和支持


    - 兼容性: G9TA系列继电器与标准的M5螺丝接线端子和焊接接线端子兼容。
    - 支持: OMROM公司提供全面的技术支持和售后服务,用户可以通过官方渠道获取帮助。

    6. 常见问题与解决方案


    - Q: 如何设置继电器?
    - A: 在使用前确保继电器处于期望的状态。具体设置方法可参考用户手册。

    - Q: 如何处理过热问题?
    - A: 确保所有螺丝紧固到适当的扭矩,避免因松动导致异常发热。

    7. 总结和推荐


    G9TA系列AC Power Latching Relay凭借其高性能和可靠性,在众多应用场合中表现出色。其紧凑设计和高耐用性使其成为智能电表、照明控制、光伏逆变器和电动汽车充电器的理想选择。总体而言,强烈推荐使用G9TA系列继电器来满足高功率开关应用的需求。

G9TAK1ATWDC12参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 38.6mm*18mm*33.5mm
安装方式 焊接安装,自由悬挂
零件状态 在售
包装方式 托盘

G9TAK1ATWDC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G9TAK1ATWDC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G9TAK1ATWDC12 G9TAK1ATWDC12数据手册

G9TAK1ATWDC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
