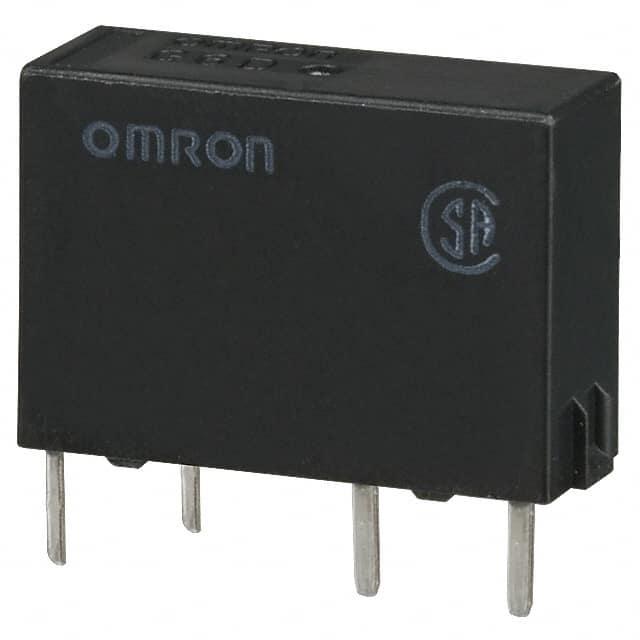

G6D-1A-ASI DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G6D系列, 24V 直流线圈电压, 切换电流5A, 单极常开
供应商型号: UNP-G6D-1A-ASI DC24
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G6D-1A-ASI DC24

G6D-1A-ASI DC24概述

    G6D PCB Power Relay 技术手册

    产品简介


    G6D PCB Power Relay 是一款小型继电器,适用于编程控制器和温度控制器的输出转换。该继电器设计紧凑,非常适合高密度安装,占用板空间极小(尺寸为 6.5 mm (W) × 17.5 mm (L) × 12.5 mm (H))。它能够处理高达 5 A 的电流,能够在 250 VAC 或 30 VDC 的电压下进行切换。此外,G6D 继电器符合 RoHS 规范,确保环保。

    技术参数


    - 外形尺寸: 6.5 mm (W) × 17.5 mm (L) × 12.5 mm (H)
    - 操作时间: 最大 10 ms
    - 释放时间: 最大 5 ms
    - 绝缘电阻: 最小 1,000 MΩ
    - 介电强度:
    - 线圈和触点之间: 3,000 VAC, 50/60 Hz, 1 分钟
    - 同极触点之间: 750 VAC, 50/60 Hz, 1 分钟
    - 冲击耐受电压: 6 kV (1.2 x 50 μs)
    - 振动耐受性:
    - 毁坏极限: 10 至 55 至 10 Hz, 0.75 mm 单幅度(1.5 mm 双幅度)
    - 失效极限: 10 至 55 至 10 Hz, 0.75 mm 单幅度(1.5 mm 双幅度)
    - 冲击耐受性:
    - 毁坏极限: 1,000 m/s²
    - 失效极限: 100 m/s²
    - 耐久性:
    - 机械: 最小 20,000,000 次操作(18,000 次/小时)
    - 电气:
    - 最小 70,000 次操作(5 A 于 250 VAC, 电阻负载)
    - 最小 70,000 次操作(5 A 于 30 VDC, 电阻负载)
    - 最小 300,000 次操作(2 A 于 250 VAC, 电阻负载)
    - 最小 300,000 次操作(2 A 于 30 VDC, 电阻负载)(1,800 次/小时)
    - 失效率(P 级,参考值): 10 mA 在 5 VDC
    - 工作温度范围: -25°C 至 70°C(无冰冻或凝露)
    - 工作湿度范围: 5% 至 85%
    - 重量: 约 3 g

    产品特点和优势


    - 紧凑设计: 体积小,适合高密度安装。
    - 高可靠性: 高耐久性,能够在恶劣环境中长时间稳定运行。
    - 宽电压范围: 支持 5 VDC 至 24 VDC 的宽范围电源。
    - 低功耗: 操作功耗低,降低整体系统能耗。
    - 环保认证: 符合 RoHS 规范,符合环保标准。

    应用案例和使用建议


    - 控制设备的输出应用: 适用于工业控制设备的开关控制,如 PLC 和温度控制器。
    - 高密度安装: 由于其紧凑的设计,非常适合高密度电路板设计。
    - 负载保护: 当开关直流感性负载时,建议使用压敏二极管以防止碳沉积,提高接触可靠性。

    兼容性和支持


    - 连接底座: G6D-1A-ASI (-AP) 可通过 P6D-04P 连接底座进行安装。
    - 支持服务: OMRON 提供详尽的技术支持和售后维护服务。

    常见问题与解决方案


    - 问题: 开关过程中出现噪音。
    - 解决方案: 检查线圈和触点之间的绝缘是否良好,更换损坏的部件。
    - 问题: 接触不良。
    - 解决方案: 清洁触点表面,避免灰尘和杂质影响接触性能。
    - 问题: 无法正常切换。
    - 解决方案: 确认电源电压是否在额定范围内,检查连接是否正确。

    总结和推荐


    G6D PCB Power Relay 是一款高性能的小型继电器,特别适合高密度电路板的应用场合。其紧凑设计、高可靠性和宽电压范围使其成为工业控制系统的理想选择。考虑到其良好的市场口碑和广泛的适用性,强烈推荐在需要高密度安装和可靠性的应用场景中使用 G6D 继电器。

G6D-1A-ASI DC24参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 17.5mm*6.5mm*12.5mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

G6D-1A-ASI DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6D-1A-ASI DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G6D-1A-ASI DC24 G6D-1A-ASI DC24数据手册

G6D-1A-ASI DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
