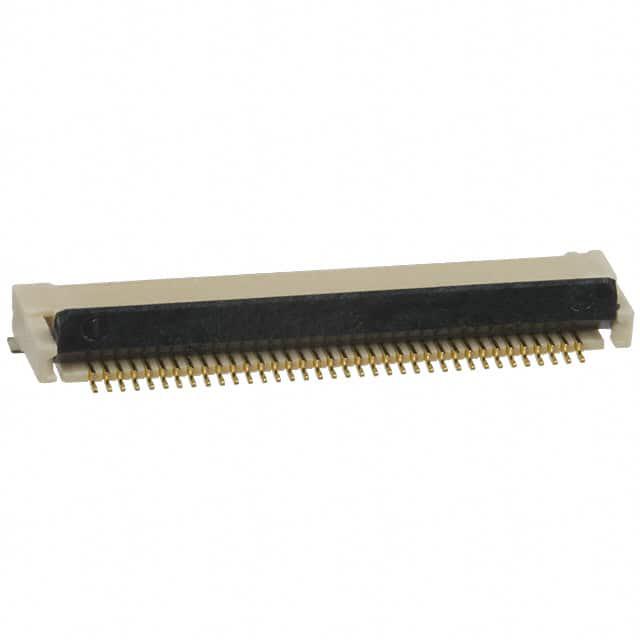

XF2M-3615-1A

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: Omron 0.5mm间距36p FPC插座 FPC连接器, XF2M系列, 单排, 表面, 焊接
供应商型号: N-XF2M-3615-1A
供应商: 云汉优选
标准整包数: 1500
OMRON/欧姆龙 FFC/FPC连接器 XF2M-3615-1A

XF2M-3615-1A概述


    产品简介


    XF2M 系列是奥姆龙公司推出的一款适用于柔性印刷电路板(FPC)/柔性扁平电缆(FFC)连接的旋转背锁式连接器。这种连接器采用0.5毫米间距的双面接触设计,能够在多个方面提高可靠性和工作效率。XF2M 连接器主要用于需要高可靠性连接的应用场景,如移动设备、计算机、家用电器和其他消费电子产品。

    技术参数


    - 额定电流:0.5 A AC/DC
    - 额定电压:50 V AC/DC
    - 接触电阻:最大50 mΩ(在20 mV DC、100 mA条件下)
    - 绝缘电阻:最小100 MΩ(在250 V DC条件下)
    - 介电强度:250 V AC持续1分钟(漏电流:最大1 mA)
    - 插入耐久性:20次
    - 适用温度范围:-30°C 至 85°C(无结冰或凝露)

    产品特点和优势


    - 双面接触:减少部件数量,提高装配效率。
    - 环保材料:符合RoHS标准,卤素含量低。
    - 高可靠性:采用高耐热材料制造,能够承受较大的温度变化范围。
    - 优越的工作效率:旋转背锁结构便于快速安装和拆卸,提高装配效率。

    应用案例和使用建议


    XF2M 连接器广泛应用于各种便携式电子设备中。例如,在智能手机和平板电脑中,XF2M 连接器用于连接柔性电路板和显示屏,确保信号传输的稳定性和可靠性。在实际使用中,应注意保持连接器清洁,并避免过度弯曲柔性电路板以延长使用寿命。对于频繁拆装的设备,可以考虑选用更高耐久性的型号以适应更多的插入循环。

    兼容性和支持


    XF2M 连接器支持多种FPC/FFC尺寸,几乎可以与市面上主流的柔性电路板相匹配。同时,奥姆龙公司提供了详细的技术文档和支持服务,确保用户能够正确安装和使用该产品。如果遇到技术问题,用户可以随时联系奥姆龙的技术支持团队获得帮助。

    常见问题与解决方案


    - 问题:接触不良
    - 解决方案:检查连接器是否清洁,并确保柔性电路板正确插入。必要时可使用专用工具进行插拔操作。

    - 问题:插入后无法锁定
    - 解决方案:确认旋转背锁结构是否正确操作,确保没有损坏。如果仍然存在问题,请联系技术支持部门。
    - 问题:外观损伤
    - 解决方案:轻微划痕通常不会影响正常使用,但如果出现严重变形或损坏,建议更换新的连接器。

    总结和推荐


    XF2M 连接器凭借其高可靠性、环保材料和优越的工作效率,在电子设备中具有显著的应用优势。它不仅能满足大多数电子产品的基本需求,还能提供长期稳定的性能。因此,我强烈推荐这款连接器用于需要高可靠性的应用场景,尤其是对环境友好性和装配效率有较高要求的场合。

XF2M-3615-1A参数

参数
外壳颜色 自然色
板上高度 2.1mm
额定电流 500mA
触头镀层
扁平柔性类型 FPC
连接器/触头类型 底部
针脚数 36pin
端接 焊盘
间距 500μm
长*宽*高 22.1mm(长度)*6.2mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XF2M-3615-1A厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF2M-3615-1A数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF2M-3615-1A XF2M-3615-1A数据手册

XF2M-3615-1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.6996 ¥ 5.9466
库存: 8129
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 8919.9
