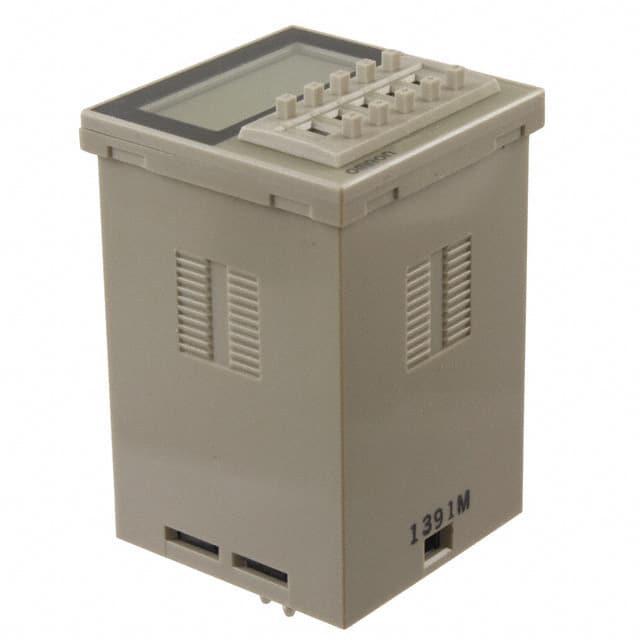

H3CA-A-306

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: 欧姆龙 Omron 时间继电器, H3CA 系列, 12 → 240 V dc, 24 → 240V 交流, 1触点, 时间范围 0.1 s → 9990h
供应商型号: 7463887
供应商: 欧时
标准整包数: 1

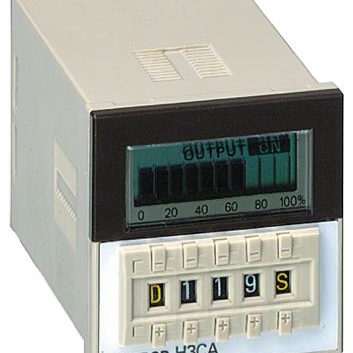

OMRON/欧姆龙 其他工具 H3CA-A-306

H3CA-A-306概述

    固态定时器(H3CA系列)技术手册

    1. 产品简介


    固态定时器(H3CA系列)是一款体积紧凑且具备数字设置和LCD显示功能的DIN导轨安装定时器。该定时器支持多种操作模式,允许用户精确控制时间范围从0.1秒到9990小时,适用于各种工业控制和自动化场景。H3CA系列定时器具备双重电源供应,可以适应交流和直流电源,使其具有广泛的应用领域,如制造业、自动化控制系统等。

    2. 技术参数


    - 操作模式:可选择8种操作模式,包括ON延时操作、重复循环操作、信号ON/OFF延时操作等。
    - 时间设置:时间设置范围为0.1秒至9990小时,通过三个旋转开关模块进行设置。
    - 电源规格:
    - 输入电压范围:24至240VAC(50/60Hz),12至240VDC。
    - 额定功率消耗:AC约4VA,DC约2W。
    - 电气特性:
    - 输出负载能力:最大3A(250VAC,电阻负载)。
    - 接触材料:银合金。
    - 操作时间精度:±0.3%或±0.05秒。
    - 环境要求:
    - 工作温度范围:-10°C至55°C。
    - 工作湿度范围:35%至85%。
    - 认证标准:UL508、CSA C22.2 No. 14、LR、NK、EN61812-1等。

    3. 产品特点和优势


    H3CA系列固态定时器具有以下几个显著优势:
    - 多样化操作模式:提供8种不同的操作模式,满足不同应用场景需求。
    - 宽泛的时间设置范围:时间设定范围从0.1秒到9990小时,适用于各种长时间和短时间控制任务。
    - 双电源设计:既支持交流电源又支持直流电源,提高系统的灵活性。
    - 高可靠性:采用了银合金接触材料和高性能电气特性,确保长期稳定运行。

    4. 应用案例和使用建议


    H3CA系列固态定时器适用于广泛的工业自动化控制系统,具体应用包括但不限于:
    - 生产线控制:用于控制生产过程中的周期性操作,例如机器启动和停止。
    - 流程控制:用于工业流程中的时间延迟和计时操作。
    - 检测系统:在安全检测系统中作为时间基准。
    使用建议:
    - 在连接电源之前,确保电源符合规定要求,并根据需要使用适当的保险丝保护。
    - 定期检查输入信号线和输出接线,确保接触良好无破损。

    5. 兼容性和支持


    H3CA系列定时器设计为与多种外部传感器和控制系统兼容。厂商提供了详细的文档和支持服务,包括在线手册、用户指南和技术支持热线,确保用户能够获得全面的技术支持。

    6. 常见问题与解决方案


    - 问题:电源不稳定导致定时器工作不正常。
    - 解决办法:检查电源电压是否符合要求,避免使用高频率电源。
    - 问题:定时器在运行过程中突然停止。
    - 解决办法:确认是否在改变时间单位或操作模式时忘记关闭电源。如果问题仍然存在,检查是否有异常的电压波动。

    7. 总结和推荐


    综上所述,H3CA系列固态定时器凭借其多样化的操作模式、宽泛的时间设置范围以及高可靠性,成为工业自动化控制领域的理想选择。它不仅易于集成到现有系统中,还提供了丰富的接口选项以满足不同应用需求。因此,强烈推荐使用H3CA系列定时器以提高工业控制系统的效率和稳定性。

H3CA-A-306参数

参数
长*宽*高 48mm(长度)*48mm(宽度)
安装方式 支架安装
零件状态 停产
包装方式 散装

H3CA-A-306厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

H3CA-A-306数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 H3CA-A-306 H3CA-A-306数据手册

H3CA-A-306封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 224.5092 ¥ 1897.1028
25+ $ 215.5355 ¥ 1821.2752
50+ $ 206.5619 ¥ 1745.4476
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1897.1
