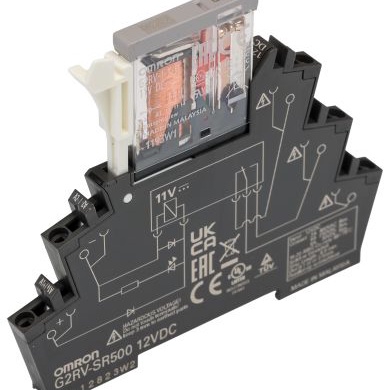

G2RV-SR500 DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 SPDT DIN导轨安装,弹簧安装 6.2mm(长度)*90mm(高度)
供应商型号: 1788272
供应商: 欧时
标准整包数: 1
OMRON/欧姆龙 其他继电器 G2RV-SR500 DC12

G2RV-SR500 DC12概述


    产品简介


    产品概述
    本技术手册涵盖了两款OMRON公司的新型I/O继电器:G2RV-SR电磁继电器和G3RV-SR固态继电器。这两种继电器均采用全球标准尺寸,具有低剖面设计(6.2毫米宽),适用于空间受限的应用场景。它们不仅能够有效减少控制面板的体积,还提供了出色的电气性能和高可靠性。
    应用领域
    这些继电器广泛应用于各种工业自动化控制系统中,包括但不限于机械自动化、过程控制、能源管理等领域。它们是各种电路开关、电源控制和信号传输的理想选择。

    技术参数


    | 参数类别 | 规格 |

    | 输入电压 | 12 VDC, 24 VDC, 24 VAC/VDC, 48 VAC/VDC, 100 VAC, 110 VAC, 200 VAC, 230 VAC |
    | 额定电流 | 6 A (交流250V, 直流30V), 50 mA (直流36V) |
    | 最大切换电压 | 440 VAC, 125 VDC |
    | 最大切换电流 | 6 A (交流250V, 直流30V), 50 mA (直流36V) |
    | 最大切换功率 | 1,500 VA (交流), 180 W (直流) |
    | 绝缘电阻 | 最小1,000 MΩ (500 VDC) |
    | 振动和冲击 | 毁坏极限:10-55-10 Hz, 单振幅0.50 mm (双振幅1.0 mm);功能失效极限:10-55-10 Hz, 单振幅0.50 mm (双振幅1.0 mm) |

    产品特点和优势


    G2RV-SR电磁继电器
    - 低剖面设计:比传统产品低25%,有助于减小控制面板尺寸。
    - 便捷接线:Push-In Plus端子块减少了60%的布线工作。
    - 结构简便:手推式结构,易于操作多股线。
    - 透明外壳:便于直接观察接触状态,提高可视化程度。
    - 插拔式端子:机械强度高,不易弯曲。
    G3RV-SR固态继电器
    - 低剖面设计:比传统产品低25%,有助于减小控制面板尺寸。
    - 高频开关:适用高达3 A的直流负载和2 A的交流负载。
    - 可视化操作:操作指示LED便于查看运行状态。
    - 插拔式端子:机械强度高,不易弯曲。

    应用案例和使用建议


    使用场景
    - 在自动化生产线中作为电气控制开关,如机器人的电机控制。
    - 在智能楼宇系统中用于电源管理和环境控制。
    - 在数据中心中作为冗余电源管理系统的一部分。
    使用建议
    - 确保使用多股线连接Push-In Plus端子。
    - 定期检查和维护继电器以确保正常工作。

    兼容性和支持


    兼容性
    - 该产品可与其他标准电气设备兼容,例如标准螺钉接头和其他工业自动化控制器。
    厂商支持
    - OMRON提供全面的技术支持,包括在线资源、培训和技术文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 确认接线正确并清洁端子。 |
    | 设备过热 | 检查通风情况并降低负载。 |
    | 指示灯不亮 | 检查供电线路是否正常。 |

    总结和推荐


    G2RV-SR和G3RV-SR系列继电器凭借其紧凑的设计、高可靠性和优秀的电气性能,在工业自动化领域中具有广泛的适用性和竞争力。对于需要高效、可靠的开关控制的应用场景,这两款继电器是理想的选择。我们强烈推荐在这些场合中使用G2RV-SR和G3RV-SR系列继电器。

G2RV-SR500 DC12参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 6.2mm(长度)*90mm(高度)
通用封装 SPDT
安装方式 DIN导轨安装,弹簧安装
应用等级 工业级
零件状态 在售
包装方式 散装

G2RV-SR500 DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2RV-SR500 DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2RV-SR500 DC12 G2RV-SR500 DC12数据手册

G2RV-SR500 DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
