首页  >  产品百科  >  G2RL-14-E DC24

G2RL-14-E DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G2RL系列, 24V 直流线圈电压, 切换电流16A, 单刀双掷
供应商型号: 653-G2RL-14-E-DC24
供应商: Mouser
标准整包数: 1

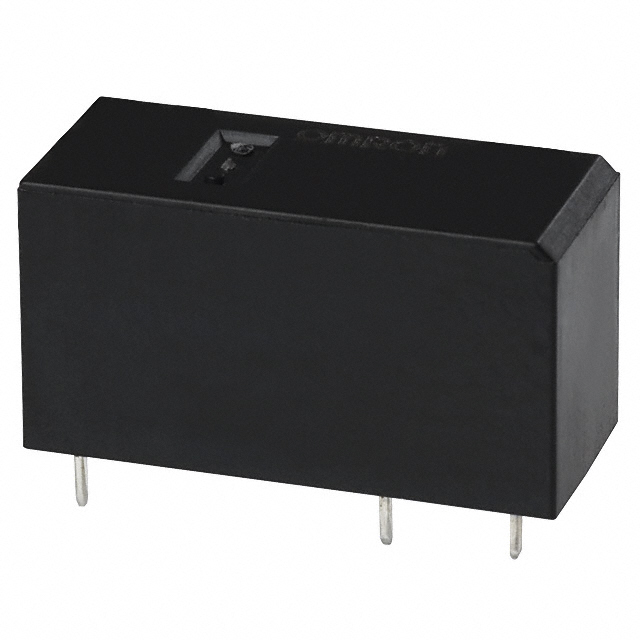

OMRON/欧姆龙 其他继电器 G2RL-14-E DC24

G2RL-14-E DC24概述

    G2RL PCB Power Relay 技术手册

    1. 产品简介


    G2RL系列是富士通电子推出的PCB(印刷电路板)安装型电源继电器。该系列产品具有多种单极、双极、高容量(16 A)类型及高灵敏度类型(250 mW)。这些继电器广泛应用于家用电器、办公自动化设备及工业机械等领域。

    2. 技术参数


    以下是G2RL系列继电器的主要技术参数:
    - 尺寸:低轮廓设计,高度最大为15.7毫米。
    - 认证:符合VDE (EN61810-1)、UL508、CSA22.2标准。
    - 温度范围:标准型号的工作温度范围为-40°C至85°C;高温型号为-40°C至105°C。
    - 绝缘等级:绝缘材料等级为IIIa,污染等级为3。
    - 接触形式:SPST-NO、SPDT、DPST-NO、DPDT。
    - 额定电流:标准型号为12 A(250 VAC),高容量型号为16 A(250 VAC),高灵敏度型号为10 A(250 VAC)。
    - 接触电阻:最大为100毫欧。
    - 操作时间:接通时间为15毫秒,释放时间为5毫秒。
    - 耐振动/冲击:能承受1000 m/s²的冲击力。

    3. 产品特点和优势


    G2RL系列继电器具备以下特点和优势:
    - 低轮廓设计:最大高度仅为15.7毫米,非常适合用于微型设备中。
    - 高容量和高灵敏度:提供高容量和高灵敏度选项,满足不同应用场景的需求。
    - 广泛应用:适用于家用电器、办公自动化设备和工业机械等多个领域。
    - 认证标准严格:通过了多项国际认证标准,确保产品可靠性和安全性。

    4. 应用案例和使用建议


    G2RL系列继电器的应用案例包括家用电器、办公自动化设备和工业机械。在使用过程中,建议注意以下几点:
    - 清洁维护:G2RL系列具有抗助焊剂的能力,但不建议通过煮沸或浸泡的方式进行清洁,具体清洗方法请咨询销售代表。
    - 防止腐蚀:不要在含有腐蚀性气体(如硫酸或有机气体)的环境中使用继电器,以避免接触面腐蚀导致故障。
    - 正确使用电压:在操作完成后,将线圈电压降至保持电压时,应至少维持100毫秒的额定电压,以保证继电器的正常工作。

    5. 兼容性和支持


    G2RL系列继电器与其他电子元器件的兼容性良好,适用多种分类和应用代码。此外,富士通电子提供了详细的技术支持和维护服务,客户可以联系区域销售代表获取更多帮助。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些问题及其解决方案:
    - Q: 清洁时如何处理?
    - A: G2RL系列具有抗助焊剂的能力,但不建议通过煮沸或浸泡的方式进行清洁,具体清洗方法请咨询销售代表。
    - Q: 如何避免腐蚀?
    - A: 不要在含有腐蚀性气体的环境中使用继电器,以避免接触面腐蚀导致故障。
    - Q: 如何正确降低线圈电压?
    - A: 在操作完成后,将线圈电压降至保持电压时,应至少维持100毫秒的额定电压,以保证继电器的正常工作。

    7. 总结和推荐


    G2RL系列继电器是一款高性能、高可靠性的电源继电器,适用于多种应用场景。其低轮廓设计、高容量和高灵敏度的特点使其在市场上具有很高的竞争力。对于需要高性能、紧凑设计的电子产品而言,推荐使用G2RL系列继电器。

G2RL-14-E DC24参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 29mm(长度)*15.7mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

G2RL-14-E DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2RL-14-E DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2RL-14-E DC24 G2RL-14-E DC24数据手册

G2RL-14-E DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.7035 ¥ 43.7191
10+ $ 4.07 ¥ 37.8307
20+ $ 3.234 ¥ 30.06
50+ $ 3.0888 ¥ 28.7104
100+ $ 2.7 ¥ 25.0965
200+ $ 2.4624 ¥ 22.888
500+ $ 2.4516 ¥ 22.7876
库存: 960
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 43.71
直接购买
加入购物车
