首页  >  产品百科  >  G7L-1A-BUB-J-CB-AC100/120

G7L-1A-BUB-J-CB-AC100/120

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 底座安装,螺纹安装 68.5mm*34.5mm*49mm
供应商型号:
供应商:
标准整包数: 0

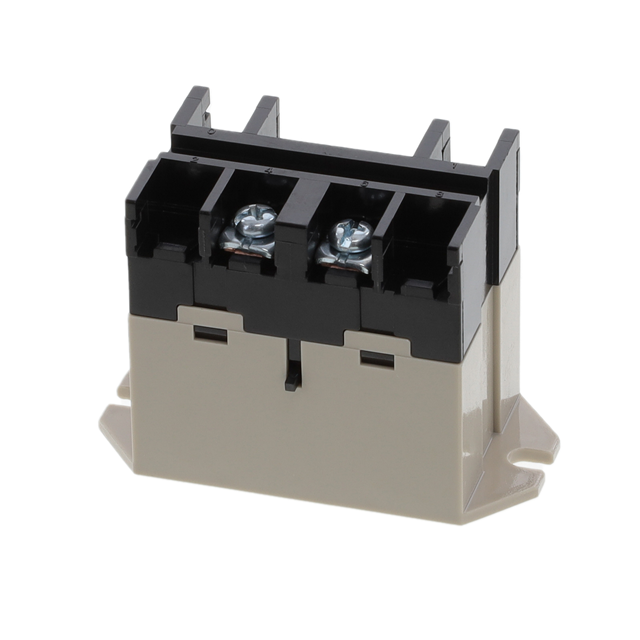

OMRON/欧姆龙 其他继电器 G7L-1A-BUB-J-CB-AC100/120

G7L-1A-BUB-J-CB-AC100/120概述

    G7L Power Relay:高容量、高耐压断电器

    产品简介


    G7L系列是专为高负载和高耐压需求设计的功率继电器,它具有卓越的电气特性和广泛的应用范围。这种继电器适用于需要频繁切换高电流和高电压的场合,特别适合处理电感性负载。其独特的特性使得G7L系列成为压缩机、电机控制、加热控制器、灯具控制等多个领域的理想选择。

    技术参数


    以下是G7L系列继电器的关键技术规格和性能参数:
    - 额定电压范围:
    - 交流电(AC): 12 VAC到240 VAC
    - 直流电(DC): 6 VDC到100 VDC
    - 最大开关功率:
    - 单极:30 A(交流)
    - 双极:25 A(交流)
    - 接触电阻: 最大50 mΩ
    - 操作时间: 最大30毫秒
    - 释放时间: 最大30毫秒
    - 最大允许电压:
    - 交流电:132 VAC至264 VAC
    - 直流电:60 VDC
    - 绝缘电阻: 最小1,000 MΩ
    - 介电强度:
    - 线圈与触点之间: 4,000 VAC
    - 触点同极性之间: 2,000 VAC
    - 触点异极性之间(双极型号): 10,000 VAC
    - 温度范围: 工作温度范围为-25°C到60°C

    产品特点和优势


    G7L系列继电器具备多种独特功能和优势:
    - 高负载处理能力: 能够承受高达30 A的交流电流,使得其适用于各种工业应用。
    - 高耐压设计: 在高达264 VAC的工作电压下仍能稳定运行,确保设备的安全和可靠性。
    - 防电弧设计: 使用的Ag合金材料具有优异的抗电弧能力,确保长期可靠运行。
    - 快速连接端子: 支持快速连接端子、螺钉端子和PCB端子,方便安装和维护。
    - 广泛认证: 符合UL、CSA、TUV等标准,达到IEC950规范要求。

    应用案例和使用建议


    G7L系列继电器适用于多种工业应用场景,例如:
    - 空调和加热器控制系统: 控制电感性负载如压缩机和加热器。
    - 电动工具及电机控制器: 在电动工具和电机控制中提供安全可靠的切换。
    - 热水器和干衣机控制器: 用于热水器和干衣机的电源控制。
    - 办公设备: 在复印机、传真机等办公设备中用于灯具控制和电源切换。
    - 食品加工设备: 用于食品包装机和加工设备的电源控制。
    - 微波炉磁控管控制: 控制微波炉中的磁控管。
    - 不间断电源(UPS): 用于UPS系统中的电源切换。
    使用建议:
    - 环境条件: 安装时需确保工作温度在-25°C到60°C之间,相对湿度在5%到85%范围内。
    - 接线方式: 推荐使用快速连接端子以简化安装过程,提高效率。
    - 维护保养: 定期检查触点状态,确保其保持良好导电性,避免因灰尘积累导致的接触不良。

    兼容性和支持


    G7L系列继电器支持多种安装方式,包括:
    - E型支架安装
    - DIN导轨安装
    - 适配器安装
    - 前连接插座安装
    与上述配件一同销售的还包括适配器、前连接插座和盖板等附件,确保安装和使用的便捷性。厂商提供了全面的技术支持和服务保障,以确保用户能够充分利用G7L系列继电器的高性能。

    常见问题与解决方案


    常见的用户问题及其解决方案包括:
    - 问题1: 继电器无法正常动作
    - 解决方案: 检查接线是否正确,确认输入电压是否在额定电压范围内。
    - 问题2: 触点磨损严重
    - 解决方案: 更换触点,检查是否负载电流过大。
    - 问题3: 继电器温度过高
    - 解决方案: 检查散热条件是否良好,必要时增加外部散热措施。

    总结和推荐


    G7L系列继电器凭借其卓越的性能和广泛应用,在工业自动化领域具有显著的竞争优势。其高负载处理能力、高耐压设计和广泛的适用性使其成为各类高功率应用的理想选择。对于需要高效、可靠电源切换的用户来说,强烈推荐使用G7L系列继电器。无论是压缩机、电机控制器还是办公设备,G7L都能提供高效稳定的电源管理解决方案。

G7L-1A-BUB-J-CB-AC100/120参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 68.5mm*34.5mm*49mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 盒装,散装

G7L-1A-BUB-J-CB-AC100/120厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7L-1A-BUB-J-CB-AC100/120数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7L-1A-BUB-J-CB-AC100/120 G7L-1A-BUB-J-CB-AC100/120数据手册

G7L-1A-BUB-J-CB-AC100/120封装设计

查看详情并下载
Symbol
Footprint
3D Model
