G5NB-1A4-EDC5

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G5NB系列, 5V 直流线圈电压, 切换电流5A, 单极常开
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 其他继电器 G5NB-1A4-EDC5

G5NB-1A4-EDC5概述

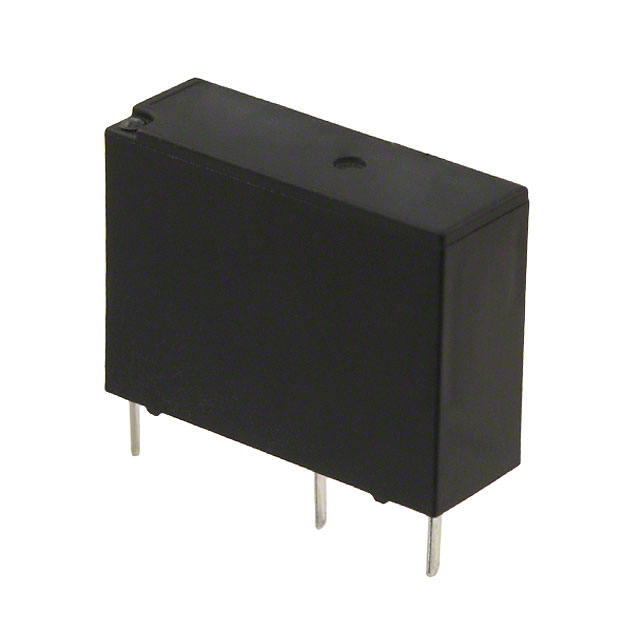

    G5NB PCB Power Relay:一款高性能的小型继电器

    1. 产品简介


    G5NB PCB Power Relay是一款小型继电器,具有单极开关能力,额定电流为3A/5A,并具备10 kV冲击耐压能力。其紧凑设计使其成为许多家用电器和小型电动工具的理想选择。适用于电热水器、冰箱、空调和其他家用电器。

    2. 技术参数


    - 额定电流: 3 A(125 VAC),5 A(30 VDC)
    - 额定电压: 5 VDC, 12 VDC, 18 VDC, 24 VDC
    - 接触形式: 单极常开(SPST-NO)
    - 额定负载: 3 A 125 VAC,5 A 250 VAC
    - 最大切换电压: 250 VAC, 30 VDC
    - 最大切换电流: 3 A(125 VAC),5 A(30 VDC)
    - 接触电阻: 最大100 mΩ
    - 绝缘电阻: 最小1,000 MΩ
    - 耐冲击电压: 10 kV(1.2 x 50 μs)
    - 冲击耐受性: 1,000 m/s²
    - 电气耐久性:
    - 标准型:125 VAC 3A下200,000次
    - 高容量型:250 VAC 5A下100,000次(1,800次/小时)

    3. 产品特点和优势


    - 高效率磁路: 具有200 mW的高灵敏度,确保可靠操作。
    - 小型设计: 体积小,同时提供10 kV的冲击耐压。
    - 认证标准: 符合UL、CSA和VDE标准,以及EN61010的强化绝缘要求。
    - 材料安全: 接触材料采用无镉银合金,环保且耐用。

    4. 应用案例和使用建议


    - 电热水器: 用于控制加热电路。
    - 空调系统: 控制压缩机启动和停止。
    - 冰箱: 控制制冷循环。
    - 其他家用电器: 用于各种需要开关控制的应用场景。
    使用建议:
    - 在接线时,确保所有连接牢固,避免松动引起接触不良。
    - 使用时应根据具体应用场景选择合适的额定电压和负载电流。
    - 考虑到可能的振动环境,建议在安装时进行适当的固定,以增强稳定性。

    5. 兼容性和支持


    G5NB PCB Power Relay可与多种电子元器件和其他设备配合使用,广泛应用于家庭和工业环境中。制造商提供全面的技术支持和服务,包括在线文档、客户支持热线和技术论坛。

    6. 常见问题与解决方案


    - Q: 继电器不能正常工作怎么办?
    - A: 确保供电电压符合规格要求,并检查电路是否有短路。

    - Q: 如何减少功耗?
    - A: 可以将电压降低至保持电压(如20%左右)来减少功耗,但必须保证不小于40%的额定电压。

    7. 总结和推荐


    G5NB PCB Power Relay凭借其高效、紧凑的设计和广泛的适用性,在家用电器和小型电动工具市场中表现出色。无论是性能还是可靠性,都达到了行业先进水平。强烈推荐使用该产品,特别是在需要高效可靠切换的小型电器应用中。

G5NB-1A4-EDC5参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 20.5mm*7.2mm*15.3mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

G5NB-1A4-EDC5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5NB-1A4-EDC5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G5NB-1A4-EDC5 G5NB-1A4-EDC5数据手册

G5NB-1A4-EDC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
