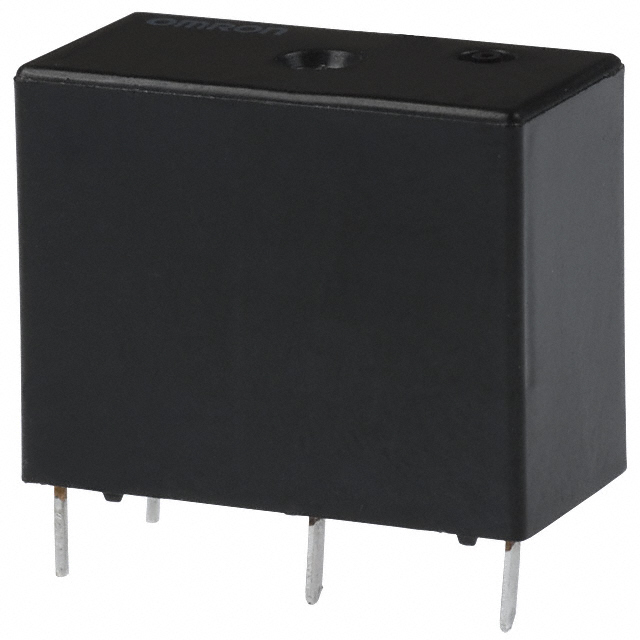

G5Q-1-DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 SPDT 通孔安装 20.3mm*10.3mm*15.8mm
供应商型号: Z221-ND
供应商: Digi-Key
标准整包数: 1
OMRON/欧姆龙 其他继电器 G5Q-1-DC12

G5Q-1-DC12概述

    G5Q PCB Power Relay 技术手册

    1. 产品简介


    G5Q PCB Power Relay 是一款小型功率继电器,具有单极开关容量,适用于多种负载的切换操作。该产品设计紧凑,具有出色的切换性能,广泛应用于控制设备的输出应用中。

    2. 技术参数


    - 型号和规格:
    - 型号编号:G5Q-@@@-@-@
    - 接点形式:SPST-NO (1a) 和 SPDT (1c)
    - 防护等级:标准、高容量、家用电器(HA)
    - 端子类型:PCB终端
    - 额定电压和电流:
    - SPST-NO (1a):5 VDC、9 VDC、12 VDC、24 VDC
    - SPDT (1c):5 VDC、9 VDC、12 VDC、24 VDC
    - 性能参数:
    - 额定负载:电阻负载10 A (NO) / 3 A (NC)
    - 最大切换电压:AC 277 VAC,DC 30 VDC
    - 最大切换电流:AC 10 A (NO) / 3 A (NC),DC 5 A (NO) / 3 A (NC)
    - 电源消耗:
    - SPST-NO (1a):200 mW(5 VDC时),400 mW(9 VDC时)
    - SPDT (1c):400 mW(5 VDC时),800 mW(9 VDC时)
    - 工作环境:
    - 温度范围:-40°C 至 105°C(标准),-40°C 至 85°C(高容量)
    - 湿度范围:5% 至 85%

    3. 产品特点和优势


    - 紧凑设计:体积小,适用于空间有限的应用。
    - 出色的切换性能:适用于多种负载的切换。
    - 高耐压性能:8-kV 冲击耐压(线圈和接点之间)。
    - 低功耗:SPST-NO: 200 mW,SPDT: 400 mW。
    - 良好的绝缘性能:Class F 绝缘系统(UL1446)。

    4. 应用案例和使用建议


    - 应用场景:适用于控制设备的输出应用,如自动化设备、工业控制系统等。
    - 使用建议:
    - 在使用前确认设备的功能和安全性。
    - 咨询 OMRON 代表以确保产品符合特定应用的要求。

    5. 兼容性和支持


    - 兼容性:G5Q 系列继电器具有多种接点形式和防护等级,可广泛应用于不同的电路环境中。
    - 厂商支持:提供详尽的技术支持和售后服务,包括产品安装指导和故障排除。

    6. 常见问题与解决方案


    - 常见问题:
    - 问题一:如何测试继电器的绝缘电阻?
    - 解决方法:使用500 VDC兆欧表,在相同位置测量绝缘电阻。
    - 问题二:如何确定继电器的切换性能?
    - 解决方法:在120次/分钟的频率下进行测试。

    7. 总结和推荐


    - 综合评估:G5Q PCB Power Relay 在紧凑设计、高性能、低功耗等方面表现出色,非常适合控制设备的输出应用。
    - 推荐使用:鉴于其优秀的性能和广泛的适用性,强烈推荐在各类控制设备中使用此产品。

G5Q-1-DC12参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 20.3mm*10.3mm*15.8mm
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 托盘

G5Q-1-DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5Q-1-DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G5Q-1-DC12 G5Q-1-DC12数据手册

G5Q-1-DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.495 ¥ 13.8961
10+ $ 1.2528 ¥ 11.6448
25+ $ 1.1966 ¥ 11.1228
50+ $ 1.113 ¥ 10.246
100+ $ 1.075 ¥ 9.8965
250+ $ 1.0266 ¥ 9.4501
500+ $ 0.9914 ¥ 9.1264
1000+ $ 0.9574 ¥ 8.813
5000+ $ 0.8827 ¥ 8.1259
库存: 36492
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.89
直接购买
加入购物车
