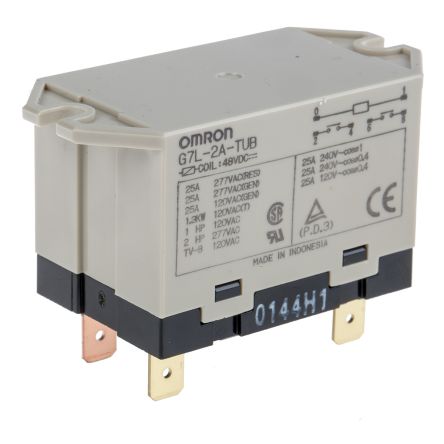

G7L-2A-TUB DC48

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G7L系列, 48V 直流线圈电压, 切换电流25A, DPNO
供应商型号: 6840233
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G7L-2A-TUB DC48

G7L-2A-TUB DC48概述


    产品简介


    G7L 系列继电器是一款高容量、高耐压的电源继电器,专为在电压瞬间下降时保持稳定运行而设计。它广泛应用于空调压缩机控制、加热控制器、电动工具和电机控制、热水器、干衣机、办公设备(如复印机、传真机)中的照明控制和电源开关、食品加工设备、微波炉磁控管控制、不间断电源(UPS)等领域。

    技术参数


    - 额定电压:
    - AC: 12 V, 24 V, 100/120 V, 200/240 V
    - DC: 6 V, 12 V, 24 V, 48 V, 100 V
    - 最大切换功率: 30 A (AC) / 25 A (DC)
    - 工作环境温度: -25°C 至 60°C
    - 环境湿度范围: 5% 至 85%
    - 绝缘电阻: 最小1,000 MΩ
    - 介电强度:
    - 线圈与触点之间:4,000 VAC (50/60 Hz, 1分钟)
    - 触点同极性间:2,000 VAC (50/60 Hz, 1分钟)
    - 触点异极性间(双极断开模型):10,000 V
    - 振动阻力: 毁坏:10 到 55 到 10 Hz, 0.75 mm 单幅 (1.5 mm 双幅)
    - 冲击阻力: 毁坏:1,000 m/s²; 非功能性:100 m/s²
    - 使用寿命: 机械:最小 1,000,000 次操作 (每小时 1,800 次操作); 电气:最小 100,000 次操作 (每小时 1,800 次操作)

    产品特点和优势


    1. 抗瞬间电压降: 继电器可在瞬间电压降至额定电压50%的情况下不发生触点颤动。
    2. 宽泛的工作电压: 交流线圈可处理100至120 VAC或200至240 VAC,频率为50或60 Hz。
    3. 微型尺寸: 尤其适用于感性负载的高功率切换。
    4. 阻燃材料: 所有绝缘材料均为符合UL94V-0标准的阻燃材料。
    5. 多种安装方式: 提供快速连接端子、螺钉端子、PCB端子和DIN轨道安装。
    6. 安全设计: 接触间隙达3 mm。
    7. 认证齐全: 符合UL、CSA、TUV标准,并满足IEC950要求。

    应用案例和使用建议


    应用案例:
    - 空调压缩机控制: 通过继电器可以实现高效的启停控制,避免因瞬间电压下降而导致的系统不稳定。
    - 电动工具: 在工具启动过程中,能够有效地控制电路通断,保障工具稳定运行。
    - 热水器控制: 能够高效切换热水器中的加热和冷却回路,确保设备运行稳定。
    使用建议:
    - 安装方向: 注意继电器在不同安装方向下可能会影响其开关性能,因此选择合适的安装方向非常重要。
    - 测试按钮: 对于带有测试按钮的型号,定期使用测试按钮检查继电器状态,以确保其在关键时刻可靠工作。

    兼容性和支持


    - 兼容性: G7L系列继电器支持多种安装方式(E-bracket、Upper bracket、PCB),且可通过DIN轨道或螺钉固定,便于集成到各种设备中。
    - 支持服务: 生产厂家提供全面的技术支持和维护服务,包括详细的用户手册和技术文档,以及配件购买服务。

    常见问题与解决方案


    - 问题: 继电器无法正常工作。
    - 解决方法: 检查电源电压是否符合要求,确认线圈连接正确,测试接触电阻是否正常。
    - 问题: 触点出现接触不良。
    - 解决方法: 清理触点表面,确保没有灰尘或腐蚀;如有必要,更换触点。

    总结和推荐


    G7L系列继电器是一款高性能的电源继电器,具有高容量、高耐压、抗瞬间电压降的特点,适用于多种复杂的应用场景。其独特的设计和强大的性能使其在众多同类产品中脱颖而出。无论是对于新项目还是现有系统的升级,G7L系列继电器都是值得信赖的选择。强烈推荐给需要高性能电源控制解决方案的专业人士和工程师们。

G7L-2A-TUB DC48参数

参数
继电器类型 -
开关功能 -
长*宽*高 68.5mm*33.5mm*47mm
安装方式 面板安装

G7L-2A-TUB DC48厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7L-2A-TUB DC48数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7L-2A-TUB DC48 G7L-2A-TUB DC48数据手册

G7L-2A-TUB DC48封装设计

查看详情并下载
Symbol
Footprint
3D Model
