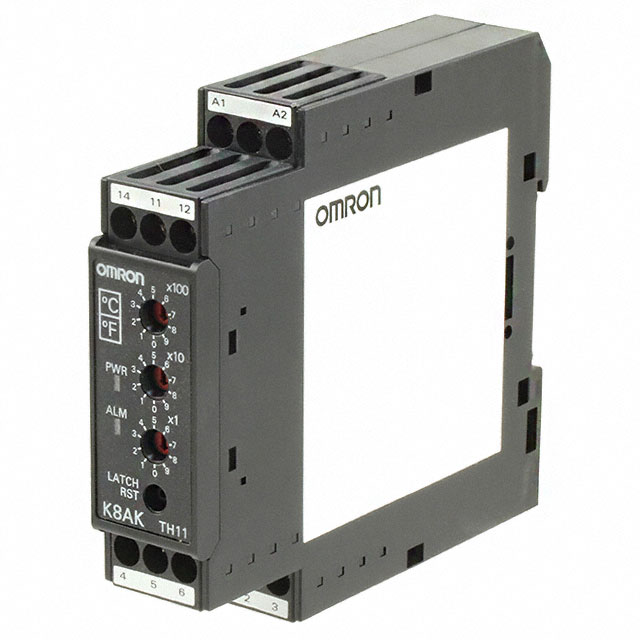

K8AK-TH11S 24VAC/DC

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: Electromechanical Relay 24VDC 24VAC 5A SPDT(22.5x100x90)mm DIN Rail Monitoring Relay
供应商型号: 2612119
供应商: 海外现货
标准整包数: 1

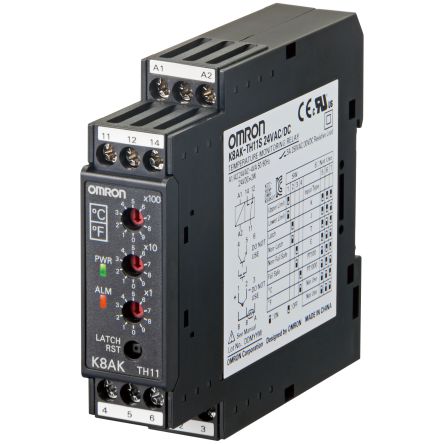

OMRON/欧姆龙 其他工具 K8AK-TH11S 24VAC/DC

K8AK-TH11S 24VAC/DC概述

    温度监控继电器:K8AK-TH技术手册

    1. 产品简介


    温度监控继电器K8AK-TH是一款紧凑且纤薄的继电器,特别适用于温度报警和监控。它能够防止过高的温度升高,并可以监测异常温度。这种设计在仅22.5毫米宽度的情况下提供了温度监控功能。其旋转开关简化了温度设置过程。它支持热电偶或铂电阻温度计传感器输入,并允许输出继电器在常开和常闭操作之间切换。此外,通过LED指示器可以识别报警状态,并且具有自保持输出功能,即使断电后也能保持报警输出状态。

    2. 技术参数


    | 参数项 | 描述 |

    | 电源电压 | 100到240VAC 50/60Hz, 24VAC 50/60Hz或24VDC |
    | 允许电压范围 | 电源电压的85%至110% |
    | 功耗 | 5VA最大(24VAC),2W最大(24VDC),4VA最大(24VAC) |
    | 输入传感器 | K8AK-TH11S: 热电偶(K, J, T, E);铂电阻温度计(Pt100, Pt1000) |
    K8AK-TH12S: 热电偶(K, J, T, E, B, R, S, PLII) |
    | 输出继电器 | 单个SPDT继电器(电阻负载下为5A,250VAC) |
    | 外部输入 | 接触输入ON:最大1kΩ;接触输入OFF:最小100kΩ |
    | 泄漏电流 | 约10mA |
    | 设置方法 | 旋转开关设置(三组开关) |
    | 指示器 | 电源(PWR):绿色LED;报警(ALM):红色LED |
    | 其他功能 | 报警模式(上限/下限),非故障安全/故障安全选择,输出锁定,设置保护,温度单位℃/℉ |
    | 工作温度 | -20°C至55°C(无冷凝或结冰) |
    | 工作湿度 | 相对湿度:25%至85% |
    | 存储温度 | -25°C至65°C(无冷凝或结冰) |

    3. 产品特点和优势


    K8AK-TH的主要特点是其紧凑的设计和灵活的温度设置方式。它通过旋转开关简化了温度设定过程,并且可以通过不同的输入类型(如热电偶或铂电阻温度计)进行测量。这些特点使其非常适合需要高度精确温度监控的应用,如工业设备或自动化系统。另外,由于其广泛的温度设置范围,可以在各种环境中使用。

    4. 应用案例和使用建议


    K8AK-TH在许多工业应用中都有广泛的应用,例如加热系统的温度监控、化学反应过程中的温度控制、冷冻食品的储存管理等。为了优化这些应用,建议根据具体应用的需求调整其设置范围和输入类型,并确保所有的连接都正确无误。例如,在监测高温环境时,可以选择高温传感器以确保准确性。

    5. 兼容性和支持


    K8AK-TH适用于100至240VAC和24VAC/VDC的电源,这意味着它可以与大多数标准工业电源兼容。制造商提供详尽的技术支持文档,包括安全预防措施和常见问题解答,以便用户更好地了解和维护该产品。

    6. 常见问题与解决方案


    Q: 如何设置温度报警?
    A: 使用旋转开关进行温度设置。确保根据所使用的传感器类型选择合适的温度单位(℃或℉)。
    Q: 如果发生报警,如何重置?
    A: 按下输出锁存复位按钮(LATCHRST)至少5秒或者打开外部输入端口至少5秒来重置报警。

    7. 总结和推荐


    总体而言,K8AK-TH是一款高性能的温度监控继电器,具有多种温度输入和设置选项,适用于各种工业应用。其紧凑的设计和易于使用的设置使得它成为温度监控的理想选择。鉴于其可靠性和多功能性,强烈推荐在需要温度监控的应用中使用此产品。

K8AK-TH11S 24VAC/DC参数

参数
长*宽*高 22.5mm*100mm*90mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

K8AK-TH11S 24VAC/DC厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

K8AK-TH11S 24VAC/DC数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 K8AK-TH11S 24VAC/DC K8AK-TH11S 24VAC/DC数据手册

K8AK-TH11S 24VAC/DC封装设计

查看详情并下载
Symbol
Footprint
3D Model
