A165L-TRA-24D-2

产品分类: 按钮开关
厂牌: OMRON/欧姆龙
产品描述: 圆形,按钮 On-On DPDT 圆形-16.00(Dia) 200000Cycles 30V 125V 红色 100000Cycles 5A(AC) 焊接安装,面板安装 18mm(长度)*38mm(高度)
供应商型号: A165L-TRA-24D-2
供应商: 期货订购
标准整包数: 3000

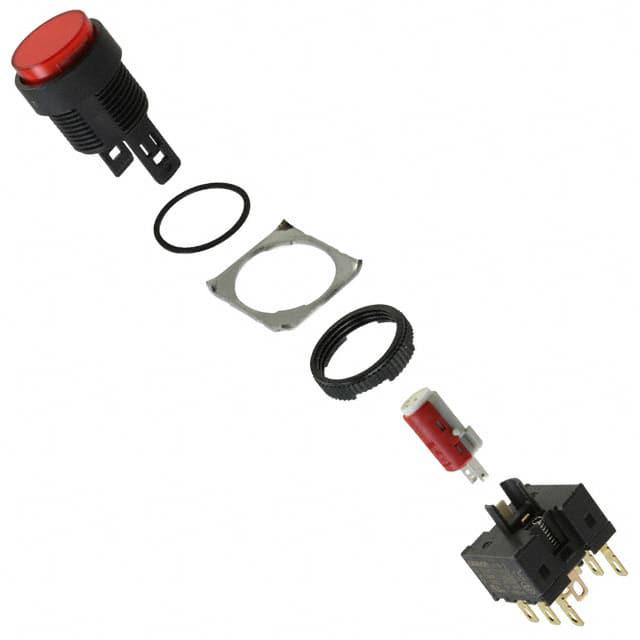

OMRON/欧姆龙 按钮开关 A165L-TRA-24D-2

A165L-TRA-24D-2概述

    CSMA16DSE112 推荐按钮开关(分离型)(带灯/不带灯)(圆柱形 16mm)

    产品简介


    本产品是一款分离型推钮开关,具有16mm直径的圆柱形结构。这款推钮开关的设计旨在提供高度的可靠性和便捷的操作。它可以适用于多种行业,如工业自动化、电力系统和医疗设备等。产品设计小巧(仅有28.5mm的高度),并且可以实现标准负载和微小负载的统一接触设计。因此,这使得该开关非常适合需要紧凑设计和多样化操作模式的应用场合。

    技术参数


    - 尺寸: 圆柱体直径为16mm,高度28.5mm,是市场上最小尺寸的产品之一。
    - 类型: 可选带灯/不带灯,灯的颜色包括红、黄、纯黄、绿、白、蓝、纯白和黑。
    - 终端接线: 焊锡终端和PCB终端两种类型可选。
    - 电压: 支持5VDC、12VAC/VDC和24VAC/VDC。
    - 认证: 已通过EN 60947-5-1标准认证。
    - 防护等级: IP40、油防等级IP66。

    产品特点和优势


    1. 迷你设计: 高度仅为28.5mm,体积小且重量轻,便于安装和维护。
    2. 模块化结构: 按钮、指示灯、外壳和开关可以单独订购,方便定制和替换。
    3. 通用接点: 同样的触点可以用于标准负载和微小负载,提高了适用性和可靠性。
    4. 易接线终端排布: 提供易于安装的接线布局,简化了组装过程。
    5. 多色选择: 提供多种颜色选项以适应不同应用需求,增加灵活性。
    6. 双重操作方式: 提供自复位式(按压即松开)和自保持式(按压持续)两种操作方式。
    7. 高防护等级: 通过IP40和IP66标准测试,具备防水和防尘能力。

    应用案例和使用建议


    此款推钮开关广泛应用于多个领域,例如工业控制面板、机械仪表盘和医疗设备等。它可以根据不同的电压要求进行选择,例如5VDC、12VAC/VDC或24VAC/VDC。对于需要在高压环境下工作的场合,建议选择24VAC/VDC版本。此外,在潮湿或有灰尘环境中使用时,IP66防护等级将提供更佳的保护效果。
    使用建议:
    - 在安装前,确保选择合适的终端类型(焊锡终端或PCB终端)。
    - 根据应用的具体要求,考虑是否需要带有内置减压照明功能的LED。

    兼容性和支持


    该推钮开关提供了多种连接选项,包括焊锡终端和PCB终端。同时,还可以选择是否有内置减压照明功能的LED。用户可以通过官方支持渠道获取详细的规格说明和技术支持,从而确保正确安装和使用。

    常见问题与解决方案


    1. Q: 如何安装开关?
    - A: 首先确认所选型号,并按照接线图接好电源,然后插入到指定位置即可。
    2. Q: 开关无法点亮怎么办?
    - A: 检查电源电压是否符合规定范围,再检查内部电路是否存在问题。必要时请联系技术支持。
    3. Q: 如何更换灯泡?
    - A: 请先断电,再按照说明书拆卸后盖,取出损坏的灯泡,装入新的即可。

    总结和推荐


    这款由OMRON生产的推钮开关凭借其紧凑的设计、多样化的操作方式以及出色的防护性能,使其成为众多应用场合的理想选择。无论是工业自动化还是精密仪器,该产品均表现出色。强烈推荐在需要小型、可靠且多用途开关的项目中使用。如果需要进一步的技术支持或定制服务,请联系专业的销售代表。

A165L-TRA-24D-2参数

参数
执行器类型 圆形,按钮
机械寿命 200000Cycles
最大直流触点电压 30V
电流额定值 5A(AC)
指示颜色 红色
最大交流触点电压 125V
开关功能 On-On
开关配置 DPDT
电气寿命 100000Cycles
面板开孔尺寸 圆形-16.00(Dia)
长*宽*高 18mm(长度)*38mm(高度)
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

A165L-TRA-24D-2厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

A165L-TRA-24D-2数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 按钮开关 OMRON/欧姆龙 A165L-TRA-24D-2 A165L-TRA-24D-2数据手册

A165L-TRA-24D-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
