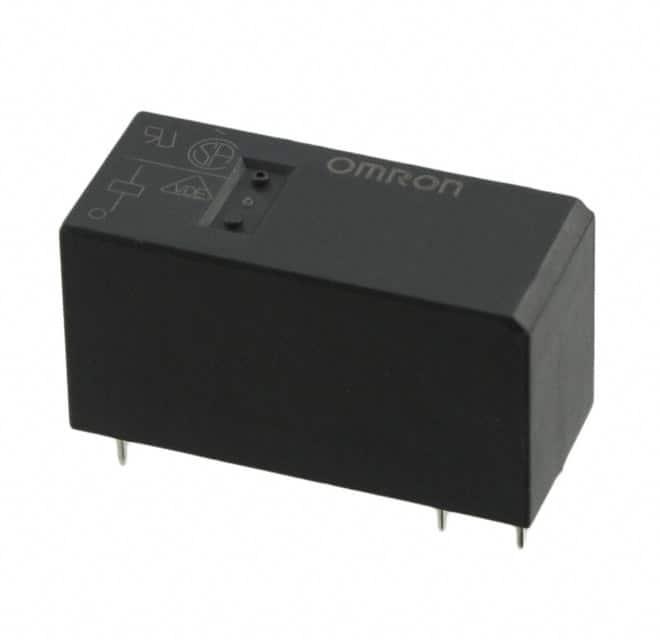

G2RL-1A-E-CF DC9

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 DIP 通孔安装 29mm*12.7mm*15.7mm
供应商型号: 653-G2RL-1A-E-CFDC9
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 其他继电器 G2RL-1A-E-CF DC9

G2RL-1A-E-CF DC9概述

    电子元器件产品技术手册

    1. 产品简介


    本电子元器件为一款继电器产品,型号为G2RL-0005075B。它是一种电磁式继电器,主要应用于工业自动化、通信设备及各类控制系统中。该继电器通过电信号控制电路的开闭,广泛用于开关电源、电机控制、信号转换等领域。

    2. 技术参数


    | 参数 | 值 |

    | 额定电压(V) | 9 |
    | 额定电流(mA) | 44.4 |
    | 线圈电阻(Ω) | 202.5 |
    | 必须动作电压 | 70%额定电压 |
    | 必须释放电压 | 10%额定电压 |
    | 额定功率消耗(W) | 约为额定电压的0.4倍 |
    | 允许电压范围 | 70%至130%额定电压 |
    注:上述数据均在环境温度23℃时测得,线圈电阻的容差为±10%。

    3. 产品特点和优势


    1. 高可靠性:采用电磁式设计,确保在频繁操作条件下依然稳定可靠。
    2. 低功耗:额定功率消耗仅为额定电压的0.4倍,降低了能源消耗。
    3. 宽电压范围:允许电压范围为额定电压的70%-130%,适应性强。
    4. 紧凑设计:体积小巧,易于安装和集成到各种设备中。

    4. 应用案例和使用建议


    该继电器适用于多种应用场景,如电机控制、照明系统、通信设备等。例如,在电机控制系统中,可以用来切换不同电压或电流的供电线路,从而实现电机的正反转控制。
    使用建议:
    - 确保继电器工作在允许电压范围内,避免过高或过低的电压导致损坏。
    - 在高频率使用场景下,定期检查继电器状态,确保其正常运行。
    - 保持周围环境清洁,防止灰尘积累影响继电器的正常工作。

    5. 兼容性和支持


    该继电器具有良好的兼容性,可与其他常见的电子设备和控制系统无缝连接。厂商提供了详细的用户手册和技术支持服务,确保用户能够顺利安装和使用产品。如有任何疑问或技术支持需求,可联系厂商客服获取帮助。

    6. 常见问题与解决方案


    1. 问题:继电器无法正常动作
    解决方法:检查输入电压是否在允许范围内,确认接线无误后,重新通电测试。

    2. 问题:继电器发出异常声音
    解决方法:检查是否有异物卡住机械部件,或者是否线圈存在故障,必要时更换新的继电器。

    7. 总结和推荐


    综上所述,G2RL-0005075B继电器凭借其高可靠性、低功耗、宽电压范围等优点,适用于多种应用场景。该产品在市场上具有较强的竞争力,是电子控制系统中不可或缺的重要组件。强烈推荐用户选用这款继电器以提升系统的整体性能。

G2RL-1A-E-CF DC9参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 29mm*12.7mm*15.7mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 盒装,管装

G2RL-1A-E-CF DC9厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2RL-1A-E-CF DC9数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2RL-1A-E-CF DC9 G2RL-1A-E-CF DC9数据手册

G2RL-1A-E-CF DC9封装设计

查看详情并下载
Symbol
Footprint
3D Model
