首页  >  产品百科  >  G5RL-1A-E-HR-DC12

G5RL-1A-E-HR-DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G5RL系列, 12V 直流线圈电压, 切换电流16A, 单极常开
供应商型号: G5RL-1A-E-HR-DC12
供应商: Master
标准整包数: 5
OMRON/欧姆龙 其他继电器 G5RL-1A-E-HR-DC12

G5RL-1A-E-HR-DC12概述

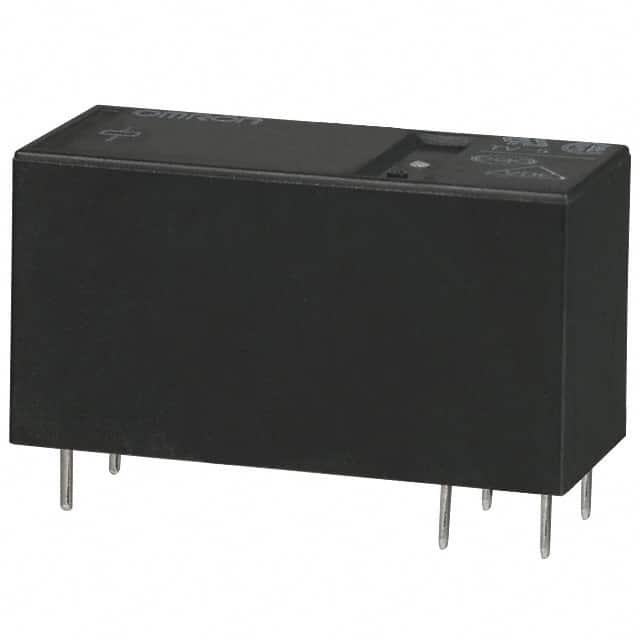

    G5RL PCB Power Relay

    产品简介


    G5RL PCB Power Relay 是一种低轮廓的继电器,具有多种型号,适用于各种工业和消费电子产品。该继电器主要用于开关电路,广泛应用于家电设备、办公自动化设备、空调系统、照明设备等领域。G5RL系列以其紧凑设计和高可靠性著称,特别适合在需要频繁操作的应用环境中使用。

    技术参数


    - 外形尺寸:高度为15.7毫米(平均值)。
    - 绝缘距离:绝缘爬电距离为8毫米。
    - 绝缘耐压:可承受高达10千伏的冲击电压。
    - 电气特性:提供直流5伏、12伏、24伏及交流24伏至240伏等多种额定电压型号。
    - 性能参数:
    - 额定电流:12安培至16安培。
    - 绝缘电阻:最小值为1,000兆欧。
    - 操作时间:最大15毫秒。
    - 释放时间:最大15毫秒。
    - 绝缘强度:6,000伏交流耐压。
    - 冲击耐压:10千伏(1.2×50微秒波形)。

    产品特点和优势


    - 低噪音:G5RL-1A(-E)-LN型号的噪音水平比标准G5RL系列低10到20分贝。
    - 高浪涌电流:G5RL-1(A)-E-HR型号可处理高达100安培的浪涌电流。
    - 认证标准:通过UL/C-UL、CSA、VDE等认证,确保产品符合国际标准。
    - 高容量:能够承受高达100安培的短路电流,且具备出色的耐用性。

    应用案例和使用建议


    - 应用案例:
    - 家庭电器:用于控制家用电器的电源开关。
    - 空调系统:用于控制压缩机的启停。
    - 照明设备:用于控制灯具的开关。

    - 使用建议:
    - 在设计电路时,需注意高容量型号的双端子连接方式,以确保继电器的正常运行。
    - 使用浪涌吸收二极管保护线圈,以防止过电压损坏。
    - 尽量不要减少线圈电压,也不要使用脉冲波驱动。

    兼容性和支持


    - 兼容性:G5RL系列可以与其他电子设备无缝集成,且通过多种认证标准。
    - 支持和服务:制造商提供了详细的技术手册和售后服务,确保用户在安装和使用过程中得到必要的技术支持。

    常见问题与解决方案


    - 问题:继电器在高湿度环境下出现故障。
    - 解决方案:确保继电器安装在干燥的环境中,或者增加防潮措施。
    - 问题:继电器操作时间过长。
    - 解决方案:检查电源电压是否稳定,如果电源电压不稳定,建议使用稳压电源。

    总结和推荐


    G5RL PCB Power Relay是一款高性能、高可靠性的继电器,广泛适用于各种电气控制系统。其独特的低噪音、高浪涌电流处理能力以及多样化的额定电压选择使其在市场上具有较强的竞争力。如果您需要一个能够在恶劣环境下稳定工作的继电器,G5RL系列是一个非常不错的选择。
    综上所述,强烈推荐使用G5RL PCB Power Relay!

G5RL-1A-E-HR-DC12参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 29mm*12.7mm*15.7mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

G5RL-1A-E-HR-DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5RL-1A-E-HR-DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G5RL-1A-E-HR-DC12 G5RL-1A-E-HR-DC12数据手册

G5RL-1A-E-HR-DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
