A16L-TRM-12D-2

产品分类: 按钮开关
厂牌: OMRON/欧姆龙
产品描述: 圆形,按钮 On-Mom DPDT 圆形-16.00(Dia) 2000000Cycles 30V 125V 红色 100000Cycles 5A(AC) 焊接安装,面板安装 18mm(长度)*38mm(高度)
供应商型号: 653-A16L-TRM-12D-2
供应商: Mouser
标准整包数: 1

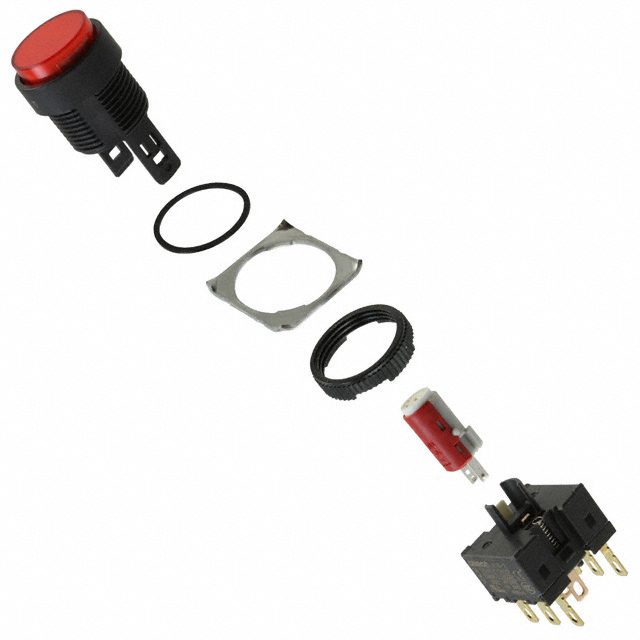

OMRON/欧姆龙 按钮开关 A16L-TRM-12D-2

A16L-TRM-12D-2概述

    CSMA16DSE112:A16系列按钮开关技术手册

    1. 产品简介


    本手册描述的是A16系列按钮开关,包括带灯和不带灯两种型号。这些按钮开关具有轻触即断的设计,可以使用圆形直径为16mm的外壳。这些按钮开关的主要特点包括小型化设计、可拆卸结构以及适用多种负载类型的功能。
    A16系列按钮开关广泛应用于工业自动化控制、机械设备操作面板等领域,以实现高效可靠的控制功能。其小巧的设计使其特别适用于空间有限的应用场景。

    2. 技术参数


    - 尺寸: 28.5 mm(行业最小类)
    - 接线方式: 易于接线
    - 防护等级: IP40,油性耐受性:IP66
    - 认证: EN 60947-5-1
    - 开关类型: 适用于标准负载和微负载的触点
    - 电压: 可选100V,110V,200V,220V等多种电压规格
    - 灯源: 内置LED灯
    - 额定电流: 见手册中详细表格
    - 操作模式: 瞬动(自复位)或保持型(自锁)

    3. 产品特点和优势


    - 微型化设计:A16系列是市场上同类产品中体积最小的。
    - 可拆卸开关:便于维护和更换。
    - 灵活接线:易于安装和布线,降低安装成本。
    - 宽泛的电压支持:满足多种电压需求,增强应用灵活性。
    - 多功能兼容性:支持标准负载和微负载接触器,应用范围广。

    4. 应用案例和使用建议


    A16系列按钮开关在工业自动控制领域有着广泛的应用,例如机械设备的操作面板、控制柜、仪器仪表等。在选择具体型号时,可以根据不同应用场景的需求来决定按钮的颜色和形状,以满足人机界面设计的要求。
    使用建议:
    - 在操作前确保电源已经切断,避免误操作引发的安全事故。
    - 安装时需注意正确的接线方式,以保证正常操作和延长使用寿命。
    - 根据不同的应用需求选择合适的电压和负载类型。

    5. 兼容性和支持


    A16系列按钮开关与OMRON品牌的其他设备具有良好的兼容性,可以方便地集成到现有的控制系统中。厂商提供了详尽的技术支持和售后服务,确保客户能够充分利用这些按钮开关的优势。

    6. 常见问题与解决方案


    - 问题一: 按钮无法正常工作。
    - 解决方法: 检查接线是否正确,确认电源已通电且电压符合要求。
    - 问题二: 灯光不亮。
    - 解决方法: 检查LED灯的工作状态及连接线路。
    - 问题三: 开关寿命短。
    - 解决方法: 严格按照操作规范使用,避免过度操作导致损坏。

    7. 总结和推荐


    A16系列按钮开关凭借其出色的微型化设计、易用性和广泛的电压支持,在众多应用场合中表现出色。该系列产品不仅适用于传统的工业自动化控制,还能在现代智能制造领域大显身手。强烈推荐给需要可靠且高性能按钮开关的用户。
    总体而言,A16系列按钮开关是您寻找高质量工业控制解决方案的理想选择。

A16L-TRM-12D-2参数

参数
机械寿命 2000000Cycles
指示颜色 红色
开关功能 On-Mom
电气寿命 100000Cycles
电流额定值 5A(AC)
最大交流触点电压 125V
开关配置 DPDT
面板开孔尺寸 圆形-16.00(Dia)
最大直流触点电压 30V
执行器类型 圆形,按钮
长*宽*高 18mm(长度)*38mm(高度)
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

A16L-TRM-12D-2厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

A16L-TRM-12D-2数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 按钮开关 OMRON/欧姆龙 A16L-TRM-12D-2 A16L-TRM-12D-2数据手册

A16L-TRM-12D-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
