首页  >  产品百科  >  G5RL-1A-E-LNDC5

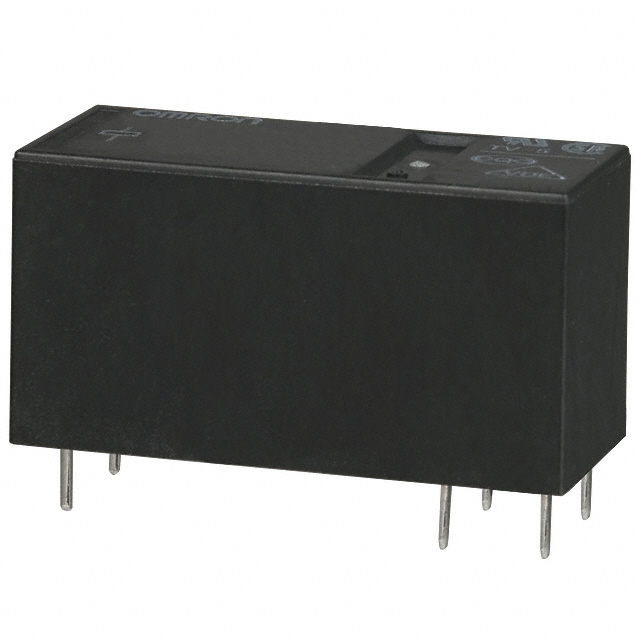

G5RL-1A-E-LNDC5

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G5RL系列, 5V 直流线圈电压, 切换电流16A, 单极常开
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 其他继电器 G5RL-1A-E-LNDC5

G5RL-1A-E-LNDC5概述

    G5RL PCB Power Relay 技术手册

    1. 产品简介


    G5RL系列是松下(Panasonic)推出的低轮廓型印刷电路板继电器,具有多种型号。该系列产品设计用于空间受限的应用场合,如住房设备、视听产品、办公自动化设备、空调、照明等。G5RL系列以其低噪声、高浪涌电流处理能力及广泛的电压范围而著称,适用于各种工业和消费电子产品。

    2. 技术参数


    - 低轮廓: 高度为15.7毫米
    - 耐压: 10 kV 冲击耐压
    - 工作温度: -40°C 至 85°C
    - 额定电压:
    - 直流:5VDC, 12VDC, 24VDC, 48VDC
    - 交流:24VAC, 100VAC, 115/120VAC, 200VAC, 230/240VAC
    - 最大电压:
    - 直流:5VDC
    - 交流:230/240VAC
    - 接触形式:
    - SPST-NO (单极单掷常开)
    - SPDT (单极双掷)
    - 接触电阻:
    - ≤ 100 mΩ
    - 最大开关电压:
    - 250 VAC, 24 VDC
    - 最大开关电流:
    - 12 A, 16 A
    - 抗冲击和振动:
    - 毁坏振动:10 Hz 到 55 Hz,0.75 mm 单振幅
    - 按钮式振动:10 Hz 到 55 Hz,0.75 mm 单振幅
    - 毁坏冲击:1,000 m/s²
    - 按钮式冲击:100 m/s²
    - 耐久性:
    - 机械操作次数:1,000,000 次 (至少)
    - 电操作次数:100,000 次 (至少)

    3. 产品特点和优势


    - 低噪声模型:
    - 噪声降低10到20分贝
    - 高浪涌电流模型:
    - 最大浪涌电流高达100 A
    - TV8等级:
    - 满足UL标准的TV8等级
    这些特性使得G5RL系列在各种应用中表现出色,尤其是在需要低噪音、高浪涌电流处理能力的应用场合。

    4. 应用案例和使用建议


    应用案例:
    - 房屋设备
    - 音视频设备
    - 办公自动化机器
    - 空调
    - 照明系统
    使用建议:
    - 在设计电路时,使用高容量型号(-E)时需同时使用两个终端。
    - 请务必使用二极管来吸收线圈上的瞬态电压。
    - 避免在操作后降低线圈电压或使用脉冲波驱动。

    5. 兼容性和支持


    G5RL系列的多种型号可以与不同的电子元件和设备兼容,具体取决于您的应用需求。此外,制造商提供详细的文档和技术支持,以确保正确安装和使用。

    6. 常见问题与解决方案


    - 问题: 设备无法正常操作。
    - 解决方案: 检查接线是否正确连接,确认电源电压是否符合要求。

    - 问题: 设备发出异常噪声。
    - 解决方案: 更换低噪声模型或检查是否有干扰源。
    - 问题: 设备频繁跳闸。
    - 解决方案: 检查负载是否超过额定值,或者是否有瞬态电压冲击。

    7. 总结和推荐


    G5RL系列以其高可靠性、多样化的电压选择、低噪音以及广泛的应用范围,使其成为市场上极具竞争力的产品之一。对于需要高浪涌电流处理能力和低噪声控制的应用,G5RL系列是理想的选择。尽管价格可能略高于同类产品,但考虑到其优越的性能和广泛的适用性,我们强烈推荐使用G5RL系列继电器。

G5RL-1A-E-LNDC5参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 29mm*12.7mm*15.7mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

G5RL-1A-E-LNDC5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5RL-1A-E-LNDC5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G5RL-1A-E-LNDC5 G5RL-1A-E-LNDC5数据手册

G5RL-1A-E-LNDC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
