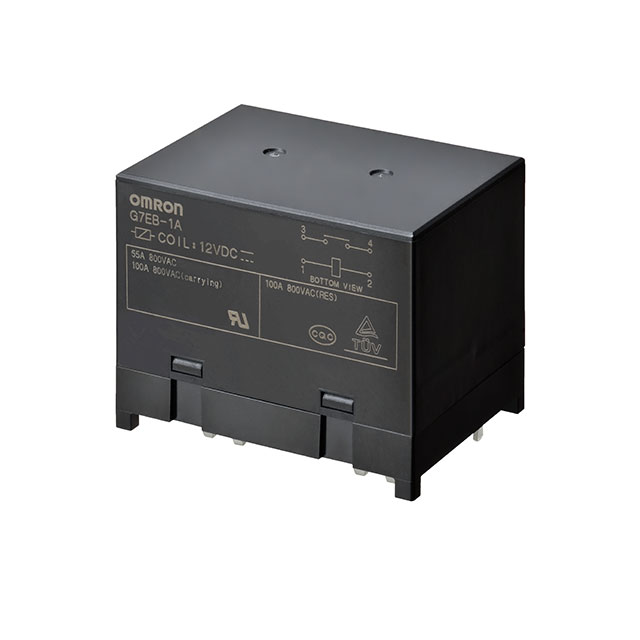

G7EB-1AP1 DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装 50.5mm(长度)*40.5mm(高度)
供应商型号: ET-3861019
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G7EB-1AP1 DC12

G7EB-1AP1 DC12概述

    # G7EB PCB Power Relays 技术手册

    产品简介


    G7EB PCB Power Relays 是一款高性能和高温度耐受型继电器,适用于需要高电流切换的应用场合。它支持最高达480 VAC 100 A的电流切换,同时提供高脉冲耐压能力(10 kV)。这款继电器在电力条件转换器逆变器、工业逆变器和不间断电源(UPS)等领域有着广泛的应用。

    技术参数


    - 额定电压:480 VAC, 60 VDC
    - 额定电流:100 A(交流),100 A(直流)
    - 最大切换电压:800 VAC, 60 VDC
    - 最大切换电流:100 A
    - 接触电阻:最大5 mΩ
    - 工作温度范围:-40°C 至 85°C
    - 冲击和振动耐受性:
    - 破坏:10至55至10 Hz,0.75 mm单幅(1.5 mm双幅)
    - 非破坏:10至55至10 Hz,0.15 mm单幅(0.3 mm双幅)
    - 冲击抗性:
    - 破坏:1,000 m/s²
    - 非破坏:100 m/s²(激励状态),50 m/s²(非激励状态)
    - 绝缘强度:
    - 绕组与触点之间:5,000 VAC,50/60 Hz,1分钟
    - 同极触点之间:2,000 VAC,50/60 Hz,1分钟
    - 防尘防水等级:IP67
    - 使用寿命:机械寿命最少1,000,000次操作(每小时10,800次)

    产品特点和优势


    G7EB PCB Power Relays 在高温环境下表现出色,具有高电流切换能力和高耐压性。其独特的设计能够保证低接触电阻和高可靠性,使其在电力系统中发挥关键作用。此外,其广泛的工作温度范围和高机械及电气耐久性,使其在恶劣环境中也能稳定运行。

    应用案例和使用建议


    应用案例
    - 电力条件转换器逆变器:在逆变器中用于控制电力条件转换。
    - 工业逆变器:在工业生产中用于电能转换。
    - 不间断电源(UPS):在UPS系统中用于稳定电力供应。
    使用建议
    - 安装方向:根据产品手册的指示进行正确安装方向的设置,以确保最佳性能。
    - 接线:务必在连接时正确安装二极管和齐纳二极管(或压敏电阻),以保护继电器线圈。
    - 环境条件:在安装时选择无腐蚀性气体且湿度较低的环境,以减少因温差导致的故障风险。

    兼容性和支持


    G7EB PCB Power Relays 可与其他符合相同标准的电子元器件兼容。厂商提供了详细的技术支持和维护信息,用户可以通过官方网站获取更多资料和支持服务。

    常见问题与解决方案


    常见问题
    1. 继电器过热
    2. 操作失败
    3. 接触不良
    解决方案
    1. 检查安装方向和负载情况:确保按照手册指示的方向安装,并避免超负荷操作。
    2. 正确连接线圈和保护电路:正确连接二极管和齐纳二极管,确保保护电路的完整性。
    3. 检查连接和接触:定期检查接触点,确保其清洁和紧固。

    总结和推荐


    G7EB PCB Power Relays 凭借其高电流切换能力、高温度耐受性和广泛的环境适应性,在电力系统和工业自动化领域有着显著的优势。其坚固的设计和长使用寿命使其成为各种高要求应用的理想选择。我们强烈推荐使用此款继电器,特别是在需要高可靠性和高电流切换的场合。
    作者: [你的名字]
    出版日期: [当前日期]

G7EB-1AP1 DC12参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 50.5mm(长度)*40.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

G7EB-1AP1 DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7EB-1AP1 DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7EB-1AP1 DC12 G7EB-1AP1 DC12数据手册

G7EB-1AP1 DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 52.3542 ¥ 439.775
库存: 75
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 439.77
