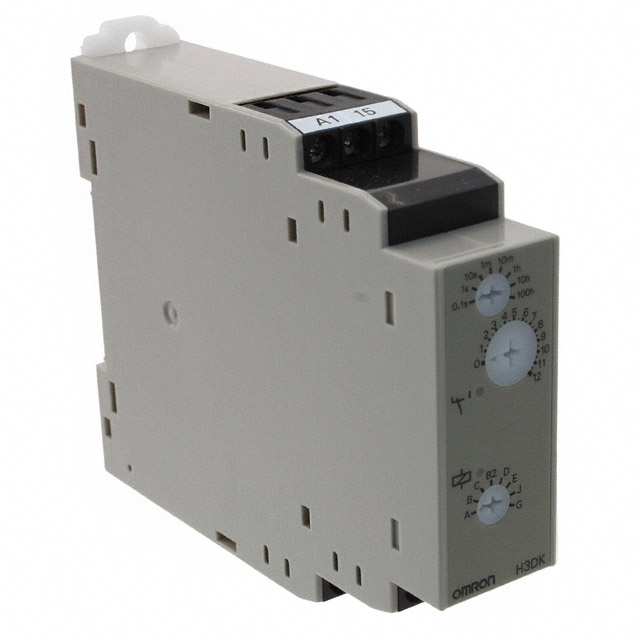

H3DK-M1 AC/DC24-240

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: 欧姆龙 Omron 时间继电器, H3DK 系列, 24 → 240V 交流/直流, 1触点, 时间范围 0.1 s → 1200h
供应商型号: ET-1870028
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他工具 H3DK-M1 AC/DC24-240

H3DK-M1 AC/DC24-240概述


    产品简介


    H3DK系列电子定时器是专为广泛的应用场合设计的多功能电子元器件,包括工业、商业、住宅和轻工业环境。这些定时器提供多种操作模式,包括ON延迟、信号ON/OFF延迟等。它们具有广泛的电源输入范围(24至240 VAC/DC),并具备一系列认证和合规标准,如UL、CSA和CCC认证及EN 61812-1标准,适用于各种严苛环境。

    技术参数


    - 电源输入:24至240 VAC/DC,12 VDC(仅限某些型号)
    - 频率范围:50/60 Hz
    - 允许电压波动范围:24至240 VAC/DC:85%至110%额定电压;12 VDC:90%至110%额定电压
    - 功率消耗:在240 VAC时,最大功率消耗为6.6 VA(对于某些型号)
    - 控制输出:接触输出,最大5 A,用于250 VAC和30 VDC的电阻负载
    - 工作温度范围:-20°C至55°C(无冰冻条件)
    - 存储温度范围:-40°C至70°C(无冰冻条件)
    - 工作湿度范围:25%至85%

    产品特点和优势


    H3DK系列定时器的独特功能包括多种时间范围和操作模式,能够覆盖广泛的应用需求。其DPDT输出触点可通过开关切换为时间限制SPDT和瞬时SPDT输出,简化了序列检查。此外,多款型号具有宽泛的电源输入范围和高可靠性认证,适用于恶劣环境。

    应用案例和使用建议


    应用案例
    - 工厂自动化:在工业生产线上,H3DK定时器可用于控制机械臂或其他自动化设备的动作,确保生产流程的准确和高效。
    - 家庭安全系统:在家庭安防系统中,定时器可以设定特定时间段内启动警报系统,提高安全性。
    - 商业照明:商业场所使用定时器来控制照明系统的开关时间,节约能源。
    使用建议
    - 环境适应性:在选择使用定时器时,需考虑其工作环境的温度和湿度,以避免因环境因素导致的故障。
    - 安全措施:安装时务必注意电源接线的正确性和稳固性,确保不发生短路现象。在高温环境下长时间使用后,需要进行定期检查和维护。

    兼容性和支持


    H3DK系列定时器在许多方面表现出良好的兼容性,与大多数工业设备和控制系统兼容。同时,厂商提供了详尽的技术支持和维护文档,帮助用户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 定时器无法正常工作 | 确认电源连接是否正确,检查电源电压是否符合要求 |
    | 输出不稳定 | 检查负载是否在额定范围内,必要时更换负载 |
    | 操作环境温度过高 | 改善散热条件,确保工作环境符合规定温度 |

    总结和推荐


    总体而言,H3DK系列定时器以其多功能性和广泛的适用范围在电子元器件市场中具有显著的竞争优势。无论是在工业自动化还是商业环境中,都能提供可靠的操作性能。因此,我们强烈推荐这一系列的产品给广大用户。

H3DK-M1 AC/DC24-240参数

参数
长*宽*高 89.4mm(长度)*22.5mm(宽度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

H3DK-M1 AC/DC24-240厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

H3DK-M1 AC/DC24-240数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 H3DK-M1 AC/DC24-240 H3DK-M1 AC/DC24-240数据手册

H3DK-M1 AC/DC24-240封装设计

查看详情并下载
Symbol
Footprint
3D Model
